Sobre o objeto 3D ZWO OAG FOCO HELICO para camera guia ASI mini

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

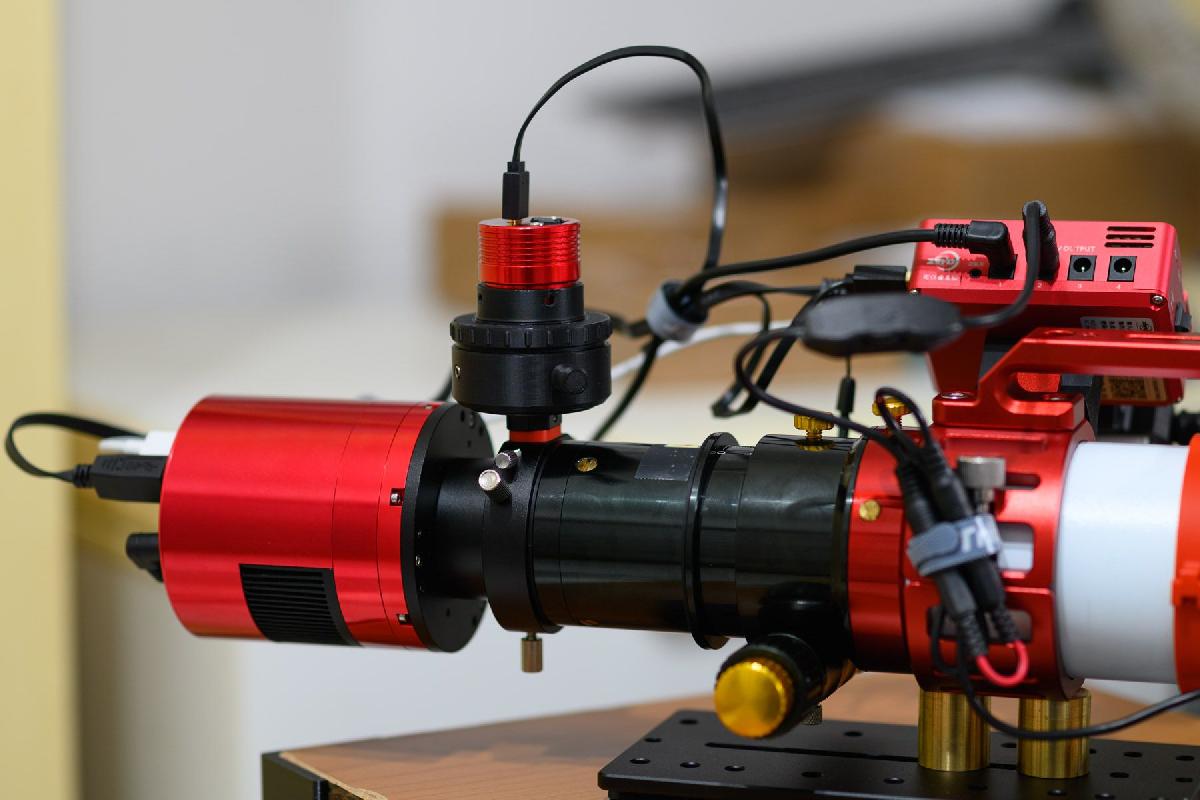

ZWO OAG FOCO HELICO para camera guia ASI mini foi projetado para Impressora 3D. Trata-se de um focuser helicoidal para guida fora de eixo da ZWO a ser usado com ASI120mini ou com outras minis de dimensoes (diametro) semelhantes.Nao sei se funcionara tambem em outras guias fora de eixo, mas com certeza este meu projeto e desenhado para se conectar ao corpo do OAG atraves da rosca macho T2.Este fok e composto por 3 partes:a parte amarela e onde se insere a 120 mini: a 120 mini sera presa com pelo menos um pino/parafuso M4 (metrico);a parte azul se insere na verde e permanece no lugar uma vez apertados os 4 pinos M5 (metricos): a parte deve ser livre para girar e somente depois de concluir o foco pode-se pensar em apertar mais um pino/parafuso para bloquea-la;a parte verde e a base que se rosqueia ao ZWO OAG.O conjunto e desenhado de forma muito precisa e pode ser impresso em FDM desde que com uma resolucao vertical de pelo menos 0.15 mm. O PLA 3D Fila funciona bem, e ate melhor em material de maior qualidade.O principio de funcionamento e simples, gira-se a parte azul e a parte amarela sobe ou desce, aproximando ou afastando a ASI120 mini do corpo do OAG: a distancia util de foco na vertical e de cerca de 4 mm, portanto e possivel fixar a 120 mini em uma posicao razoavel a partir da qual se pode focar de forma mais precisa.Sao necessarios alem da impressao:4 pinos/parafusos M5x8 (para a parte verde);pelo menos 1 pino/parafuso M4x6 (para bloquear a ASI120 mini).Recomendo:colocar um pouco de graxa de silicone na rosca T2 e na rosca interna que faz a parte amarela subir/descer;antes de inserir os pinos/parafusos nas varias roscas externas M5 e M4, recomendo passar as roscas com machos: se nao tiver, e suficiente aquecer com um isqueiro um parafuso (sem exagerar) e entao rosquea-lo para que cave na plastica o caminho "certo": se imprimir com uma SLS ou semelhante, nao tera problemas, obviamente.Os pedacos recomendo posiciona-los no plano de impressao como na imagem anexada.vIDEO: https://www.youtube.com/watch?v=fC01ipZAYhM
