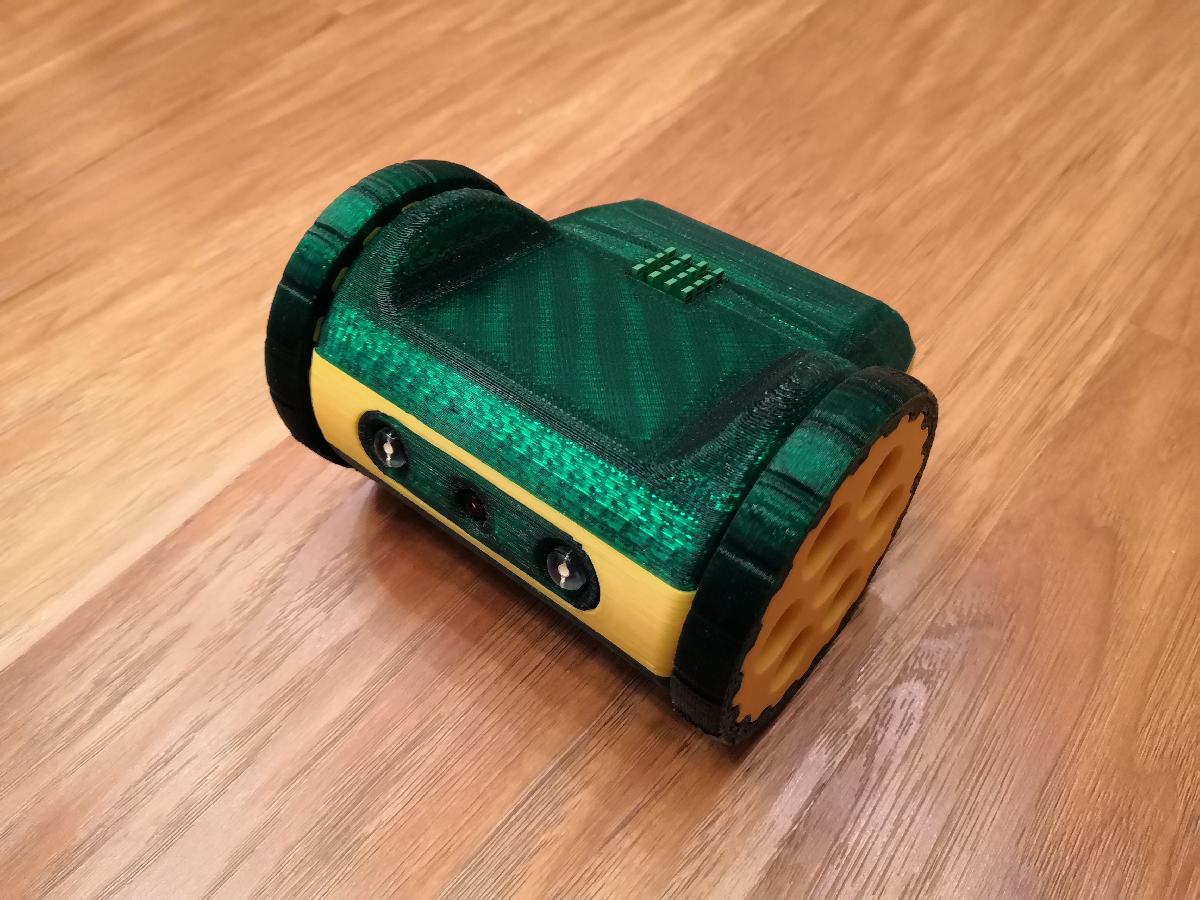

Sobre o objeto 3D ZDV ZEROBOT PRO V1

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

ZDV ZEROBOT PRO V1 foi projetado para Impressora 3D. Este e um remix do projeto https://www.thingiverse.com/thing:2800717. Muito obrigado WINGMAN94 pela ideia e software para Raspberry Pi Zero!!!LISTA DE MATERIAIS:PECAS DE PLA 3D FilaSTICOP-01 MEIA CARCACA - 1P-02 CARCACA INFERIOR - 1P-03 CARCACA SUPERIOR - 1P-04 SUPORTE PARA MOTOR - 2P-05 SUPORTE PARA PCBS - 1P-06 SUPORTE PARA BATERIA - 1P-07 RODA - 2P-08 PNEU - 2P-09 PAINEL FRONTAL - 1P-10 TAMPA - 2PECAS METALICASM-01 ISO-7380-A2 M3x22 - 4M-02 ISO-7049-A2 2.2x4.5 - 6M-03 ISO-7049-A2 2.2x6.5 - 4M-04 ISO-7049-A2 2.2x19 - 2M-05 ISO-7049-A2 2.9x32 - 4M-06 DIN-562-A2 M3 - 4M-07 DIN-125A-A2 M3 - 4PECAS ELETRONICASE-01 RASPBERRY PI ZERO W - 1E-02 RASPBERRY PI HEATSINK - 1E-03 CAMERA RASPBERRY Pi - 1E-04 CABO FFC DA CAMERA RASPBERRY PI ZERO W - 1E-05 MOTOR DC COM REDUTOR - 2E-06 BATERIA LI-ION 18650 2700AH COM PROTECAO - 2E-07 PLA 3D FilaCA DE CARREGAMENTO TP4056 COM PROTECAO - 1E-08 GY-ADS1115-ADS1015 - 1E-09 CONVERSOR BOOST MT3608 - 1E-10 DRIVER DE MOTOR DC DE CANAL DUPLO L298N - 1E-11 DRIVER LED LD06AJSA 30 - 1500 - 1E-12 RESISTOR CHIPO 10K 1% R0805 - 2E-13 KBB40-2P2W-G6 - 1E-14 LED 8MM 0.5W - 2Atualizacao de 2018-11-02!1) Foi adicionado um manual de montagem em formato PDF;2) Foi adicionado um manual de montagem em formato de imagens na secao de Instrucoes...Tenha um bom trabalho!!!

Baixar

O arquivo 3D intitulado "ZDV ZEROBOT PRO V1" é uma criação que foi remixada de um projeto original disponível no Thingiverse, que demonstra a criatividade e a personalização dos projetos de impressão 3D. Este modelo foi especialmente projetado para ser montado com um Raspberry Pi Zero W, que é uma placa de computador compacta e poderosa, ideal para robótica e projetos eletrônicos.

### Descrição do Modelo
O ZDV ZEROBOT PRO V1 integra uma série de peças plásticas, metálicas e eletrônicas, resultando em um robô funcional e compacto. O autor expressa sua gratidão a WINGMAN94, que forneceu a ideia e o software que tornam essa construção possível. Este tipo de projeto revela a colaboração típica da comunidade maker, onde ideias são compartilhadas e remixadas para criar novas soluções.

### Lista de Materiais (BOM)
A lista de materiais (Bill of Materials - BOM) para a construção do ZDV ZEROBOT PRO V1 é bastante abrangente, dividindo-se em três categorias principais:

#### Peças Plásticas
A estrutura do robô é formada por várias peças impressas em 3D:
- **Carcaça**: composta por meio da carcaça (P-01), fundo (P-02) e superior (P-03), garantindo proteção e robustez.
- **Suportes**: dois suportes para motor (P-04), um suporte para placas de circuito (P-05) e um suporte para bateria (P-06), que têm funções críticas na montagem e no balanceamento do robô.
- **Rodas e Pneus**: com duas rodas (P-07) e pneus (P-08) que permitem locomoção.
- **Painel Frontal e Tampa**: facilitando o acesso aos componentes internos (P-09 para o painel frontal e P-10 para a tampa).

#### Peças Metálicas
Inclui uma série de parafusos e arruelas que garantem a montagem segura das partes plásticas e estruturais. Os diferentes tamanhos de parafusos fornecem flexibilidade na montagem.

#### Peças Eletrônicas
A parte eletrônica do projeto é onde a verdadeira magia acontece:
- **Raspberry Pi Zero W**: o "cérebro" do robô (E-01) que controla todas as funções.
- **Câmera**: incorporada ao robô (E-03) para funcionalidades de visão.
- **Motores DC**: dois motores (E-05) que, junto com um driver L298N (E-10) para controle, permitem o movimento.
- **Baterias e Circuitos de Carregamento**: as baterias de lítio (E-06) fornecem energia, enquanto a placa de carregamento (E-07) permite manutenção da carga.
- **Sensores e Componentes Extras**: como o GY-ADS1115 (E-08)e o conversor boost MT3608 (E-09).

### Instruções de Montagem
O autor adicionou guias de montagem, tanto em PDF quanto em imagens, para facilitar o processo de montar o robô. Isso é crucial para garantir que os construtores, independentemente de sua experiência, possam seguir as instruções com clareza.

### Considerações Finais
O desenvolvimento do ZDV ZEROBOT PRO V1 não só representa uma nova abordagem ao uso do Raspberry Pi Zero em robótica, mas também reforça a importância da documentação e da comunidade no compartilhamento de conhecimento. Para quem está interessado em robótica, este projeto oferece uma excelente oportunidade para aprender, experimentar e criar.
