Sobre o objeto 3D Z 19 rev 1.7 Mod Creality

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Z 19 rev 1.7 Mod Creality foi projetado para Impressora 3D. Atualizacao de dezembro de 2020: Na pagina de coisas dos colchetes, Psychicpotato relatou que os numeros X, Y para os sensores devem ser negativos, "EX: BLTouch e -43x, -9y". Nao tenho como verificar isso, pois nao estou usando os colchetes; Eu tinha o suporte ficticio instalado na minha impressora; e agora estou desempregado ha quase um ano e nao toquei na impressora; ainda esta em uma caixa. Apenas pensei em avisar a todos no caso de alguem ter problemas com as configuracoes de nivelamento automatico. Atualizacao de 23 de maio de 2019: atualizei a pagina Suportes de sensor de nivel automatico para Z-19 / Z-23 com as informacoes dos numeros X e Y para todos os sensores suportados.https://www.thingiverse.com/thing:3099237NOTA: VOCE DEVE IMPRIMIR OS COLCHETES junto com o Z-19 e usar o ficticio se nao tiver sensor de nivel automatico. Os dois "pes" (guias de parafuso) no lado esquerdo sao levantados da placa de metal em alguns milimetros, para abrir espaco para um suporte de sensor preso la. Se voce nao tiver pelo menos o manequim preenchendo essa lacuna e apertar os parafusos, e provavel que o Z-19 quebre.CONSULTE AS ATUALIZACOES DIARIAS E OS AVISOS DE REVISAO NA PARTE INFERIOR DESTA PAGINA, EM STATUS ATUAL E AVISOS DE REVISAO, RESPECTIVAMENTE.INTRODUCAO: Este e um substituto imprimivel para a carcaca da cabeca de impressao (caixa quadrada, ou melhor, cubica, de metal) que vem em estoque com a Creality CR-10 e CR-10S, mini, Ender2 e 3 e muitas outras, se nao todas, as impressoras 3D Creality.Foi inspirado no famoso "OEM Fang Mod", e assim como o Fang Mod permite uma melhor visualizacao da impressao em andamento. Mas o mod Z-19 difere do Fang Mod de varias maneiras, algumas delas muito importantes, como melhorar o resfriamento levando em consideracao as regras basicas da aerodinamica - mas um tanto contra-intuitivas - (leia mais sobre isso abaixo) e melhorando a robustez da montagem. A instalacao e bem simples. Nao e necessario cortar, perfurar ou soldar; Este mod usa os mesmos ventiladores e hot end do original; E um substituto plug and play para a carcaca de metal. Tudo o que voce precisa e de chaves allen e um cortador ou lamina de barbear para descascar um laco de fita isolante, apenas para soltar um pouco os fios do ventilador. Instrucoes detalhadas de instalacao fornecidas mais abaixo.NOTA: Se voce quiser atualizar seus ventiladores, imprima meu mod Z-23, em vez disso. https://www.thingiverse.com/thing:3085235Vantagens: O Z-19 e destinado a ser uma coisa de modding fang de nivel basico, facil de imprimir, depois trocar a caixa e na impressao, sem corte ou solda; sem pecas novas para encomendar; apenas alguns parafusos que voce precisara substituir. 11 horas de impressao; pintura opcional; Em seguida, 15 ~ 30 minutos de instalacao.Pesa muito menos do que a caixa de metal original --mesmo quando impressa com 100% de enchimentoOferece melhor visao da impressao do que a caixa de metal original, muito parecido com o mod OEM Fang faz.Ao contrario do mod OEM Fang, e compativel com o Micro-Swiss All Metal Hot End.Melhor montagem: usa os dois parafusos de montagem originais E os dois parafusos para a extremidade quente; Alem disso, possui varios pontos de contato contra a placa traseira, para uma fixacao muito solida, nao deslocada e nao vibracional.Acredito que o Z-19 oferece melhor resfriamento do que o design original da carcaca (metal); mas nao posso fazer uma afirmacao categorica sobre isso, pois nao tenho equipamento para verifica-lo. Certamente um resfriamento muito melhor do que o OEM Fang Mod.Inclui protetores de dedos para proteger os ventiladores --e seus dedos-- um do outroInclui um gancho para o tubo da extrusora, para que ele fique retoProjetado no Blender, evitando meticulosamente triangulos (melhor que 90% quads), para suavizar a subdivisao - facilidade e facilidade de trabalhar e manter.Ele imprime como um unico objeto - em uma unica peca; Nenhuma peca para montar, exceto os suportes de suporte personalizaveis do sensor de nivelamento da cama. (NOTA: Voce DEVE imprimi-los e, se nao estiver usando o nivelamento automatico, insira o suporte "Dummy" ou o Z-19 quebrara.)O arquivo STL e um unico solido fechado (uma variedade continua e fechada), sem rachaduras ou furos, vertices duplicados, arestas pendentes, geometria solta, normais invertidas, facetas sobrepostas, interpenetracoes ou quaisquer falhas comuns de malha. Nao ha absolutamente nada para os aplicativos fatiadores conectarem, curarem ou consertarem.Disseram-me que parece legal. ;-)NOVO A PARTIR DA REVISAO 1.61: Permite a troca de um ventilador de muffin de 40x40x20 mm pelo original de 40x40x10.Permite que um suporte personalizavel seja inserido para segurar um sensor de nivelamento automatico da cama (ABL).Quatro desses colchetes ja fornecidos em um arquivo STL separado. Um deles e um suporte ficticio para preencher o espaco sob o Z-19 quando nenhum ABL e usado. Os outros 3 suportes suportam os tres sensores ABL mais populares que conheco:BLtouchhttps://www.reprap.me/bltouch.htmlEZABL da TH3D 18 mmEZABL da TH3D 12 mmhttps://www.th3dstudio.com/ezabl-kit/(Nota sobre as imagens: nem todas as fotos sao da revisao mais recente. Os quatro pretos e brancos que estao juntos sao da revisao 1.0, por exemplo. Portanto, nao se assuste se notar discrepancias.)E outra NOTA: Se voce deseja atualizar o ventilador de resfriamento do modelo para um 5015, tenho algo muito semelhante ao Z-19, mas que suporta o soprador maior: chamei-o de "Z-23", e aqui esta um link para ele: https://www.thingiverse.com/thing:3085235Escusado sera dizer que, se voce gosta, nao se esqueca de gostar :-) E se voce fizer isso, nao se esqueca de faze-lo. ::-))Um grande grito de agradecimento a makkuro, que cutom-fez um personalizador de texto para nos, que eu uso para mostrar o nome e o numero da revisao sempre que a revisao muda. O personalizador personalizado de que estou falando esta aqui:https://www.thingiverse.com/thing:3094095

Baixar

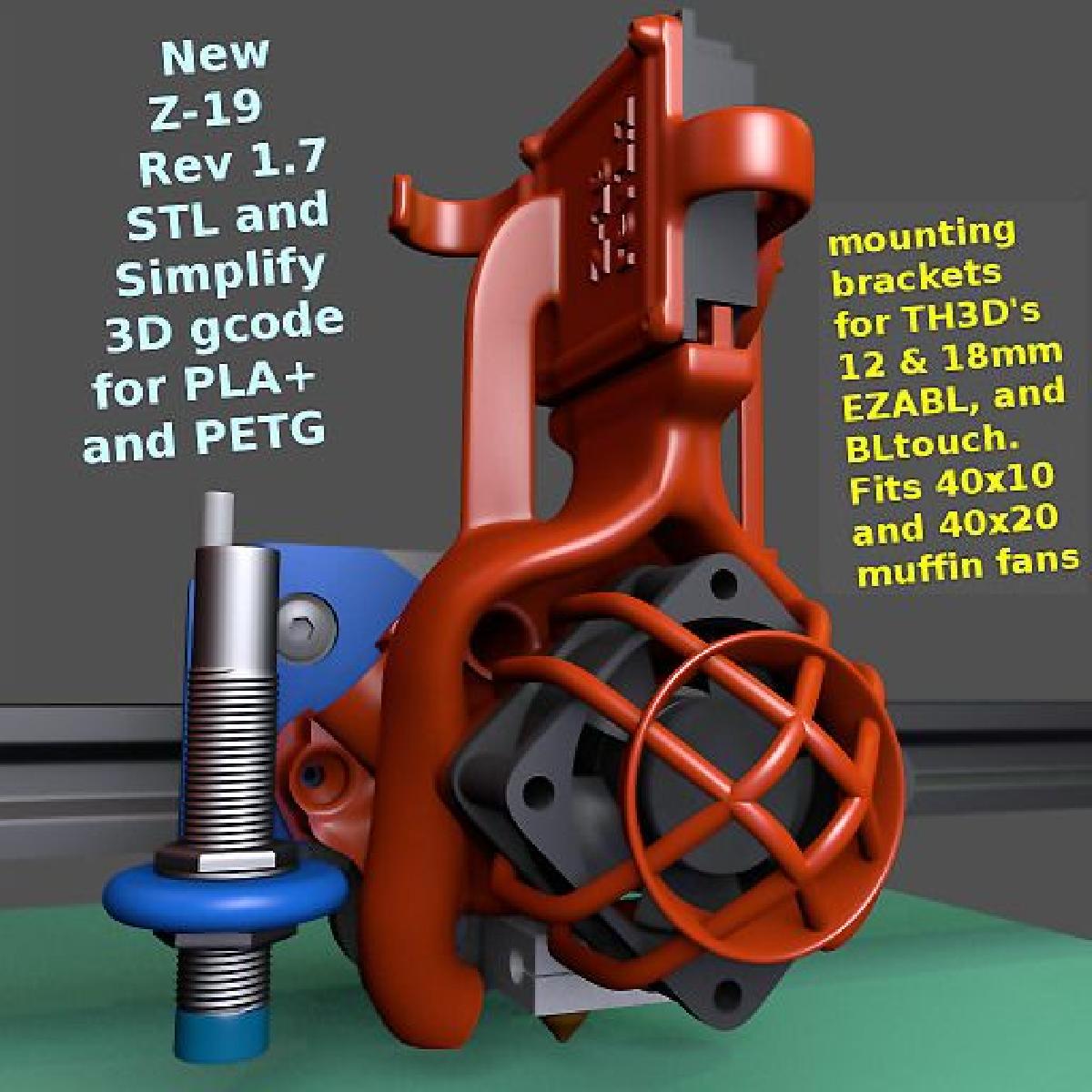

O modelo 3D Z-19 rev 1.7, desenvolvido para impressoras 3D Creality, representa uma evolução significativa na modificação da carcaça do cabeçote de impressão. Substituindo a carcaça metálica original dessas impressoras, como a CR-10, CR-10S, Ender 2 e 3, o Z-19 visa proporcionar tanto melhoria estética quanto funcional.

### Descrição e Funcionalidades

A proposta do Z-19 é oferecer uma solução de fácil impressão e instalação, eliminando a necessidade de corte, perfuração ou soldagem. O design permite o uso dos ventiladores e hot end originais, bastando apenas algumas ferramentas como chaves Allen e um cortador para realizar a instalação. Isso torna o processo acessível até mesmo para aqueles que não têm experiência com modificações em impressoras 3D.

#### Principais Vantagens:

1. **Facilidade de Impressão:** O modelo é projetado para ser impresso em uma única peça, com um tempo estimado de 11 horas. A pintura é opcional e a instalação leva entre 15 a 30 minutos.

2. **Redução de Peso:** O Z-19 pesa significativamente menos que a carcaça metálica original, mesmo quando impresso com preenchimento total.

3. **Melhor Visibilidade:** O design aprimorado proporciona uma visão mais clara da impressão em andamento, semelhante ao famoso "OEM Fang Mod".

4. **Compatibilidade:** Ao contrário do Fang Mod, o Z-19 é compatível com o Micro-Swiss All Metal Hot End, ampliando suas opções para usuários que desejam atualizar suas impressoras.

5. **Robustez:** Com múltiplos pontos de fixação e a utilização dos parafusos originais, o Z-19 promete uma montagem mais sólida, minimizando o risco de vibrações e deslocamentos.

6. **Resfriamento Aprimorado:** O design atende a princípios aerodinâmicos que potencialmente melhoram o resfriamento em comparação à carcaça original, embora não haja dados concretos para confirmar esta afirmação.

### Considerações na Instalação

Uma atenção especial deve ser dada às configurações de auto-nivelamento. É necessário imprimir suportes específicos para o sensor de auto-nivelamento, e caso não esteja utilizando um, é imperativo inserir um suporte "dummy" para evitar que o Z-19 quebre. O arquivo STL do modelo é ressaltado por ser uma malha sólida e sem falhas, pronta para fatiamento sem necessidade de correções.

### Atualizações e Requisitos

As atualizações continuam a ser feitas, como no caso da inserção de suportes personalizáveis para sensores de auto-nivelamento, e melhorias na versatilidade de instalação de ventiladores. É também sugerido que os usuários verifiquem as atualizações e avisos na página do projeto, assegurando que tenham as informações mais recentes.

### Conclusão

O Z-19 rev 1.7 é uma modificação valiosa para os proprietários de impressoras Creality que buscam melhorar a funcionalidade e a estética de sua máquina de impressão. Com um design intuitivo, o Z-19 não apenas melhora a experiência de impressão mas também é um exemplo de colaboração e comunidade no mundo da impressão 3D. Se você está considerando atualizações para sua impressora, essa é definitivamente uma opção a se considerar.
