Sobre o objeto 3D Yo Yo Parametrico

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Yo Yo Parametrico foi projetado para Impressora 3D. Imprima varias formas de ioios usando o script OpenSCAD. Ambos os ioios em forma de "Imperial" e "Borboleta" podem ser feitos.A forma das metades do ioio e baseada em um elipsoide, formado pela escala de uma esfera de raio unitario, usando diferentes fatores de escala para o eixo z versus o eixo x e o eixo y. As faces sao formadas no elipsoide por cubos diferenciais, deslocados do plano xy, do elipsoide.Um orificio para o eixo ioio e formado pela diferenciacao de um cilindro do elipsoide modificado.Todas as pecas e montagens sao convertidas para que todas fiquem no plano XY e centralizadas em x=0, y=0, exceto as secoes x.Ha tambem opcoes para cortar um padrao nas faces externas, fazer grandes recortes nas faces externas e cortar vazios no interior das metades do ioio. Tanto os recortes quanto os vazios devem ser usados para variar o momento de inercia do ioio.Os eixos podem ser impressos ou cortados de buchas de madeira, hastes de metal ou hastes de plastico.Os ioios tambem podem ser renderizados com as duas metades e o eixo montados. Portanto, existe a possibilidade de imprimir um ioio completo, alem da corda, Se voce deseja imprimir um ioio completo, precisa definir os parametros usados para ajustar o diametro do furo e o comprimento do eixo de forma que eles nao facam com que as pecas sejam desconectadas. Os arquivos stl de pecas mescladas que carreguei foram feitos usando valores de parametros que fazem com que as pecas mescladas sejam conectadas em uma peca 3D solida. As secoes x mescladas mostram as pecas nao conectadas que foram modeladas usando os parametros usados para imprimir pecas separadas, portanto, ha pequenas lacunas entre o eixo e os furos do eixo.Os ioios nas fotos foram impressos no MakerBot Replicator na TechShop Austin - Round Rock (Texas). Usando plastico ABS preto, 80 por cento de enchimento e 3 conchas.Este e um trabalho em andamento. Algumas das coisas que quero acrescentar sao: uso de eixos de rolamento de esferas, uso de cilindros como forma de base, eixos com diametro mais estreito no centro do que nas extremidades (para manter a corda longe dos lados), impressao de padroes nas faces internas das metades para modificar o atrito das faces internas. Tambem quero experimentar o pos-processamento das pecas para torna-las mais suaves. Tambem quero escrever um script OpenSCAD simplificado onde todos os parametros sao inseridos como valores reais, e nao como proporcoes e fatores, e com um pouco menos de opcoes.O arquivo Star01.stl e uma versao "centralizada e definida no plano XY" da estrela em http://www.thingiverse.com/thing:35495 .Por favor, brinque com os diferentes parametros e poste fotos de seus ioios ou pecas de ioio.

Baixar

O arquivo "Yo-Yo Paramétrico" permite a impressão em 3D de várias formas de ioiôs, tanto de formas "Imperial" quanto "Borboleta". O autor usou o script OpenSCAD para modelar o ioiô.

A forma do ioiô é baseada em um elipsoide que é formado através da escala de uma esfera de raio unitário, usando diferentes fatores de escala para os eixos z, x e y. As faces do elipsoide são formadas por cubos diferenciais deslocados do plano xy.

Para criar um orifício para o eixo do ioiô, um cilindro é diferenciado do elipsoide modificado. Todas as peças e montagens são convertidas para ficarem no plano XY, centralizadas em x=0, y=0.

O arquivo também oferece opções para cortes e vazios nas faces externas e internas do ioiô, que podem ser usados para alterar o momento de inércia do ioiô. Os eixos também podem ser impressos ou feitos a partir de buchas de madeira, hastes de metal ou hastes de plástico.

Além disso, há a possibilidade de imprimir um ioiô completo, dependendo dos parâmetros que o usuário definir para o diâmetro do furo e o comprimento do eixo.

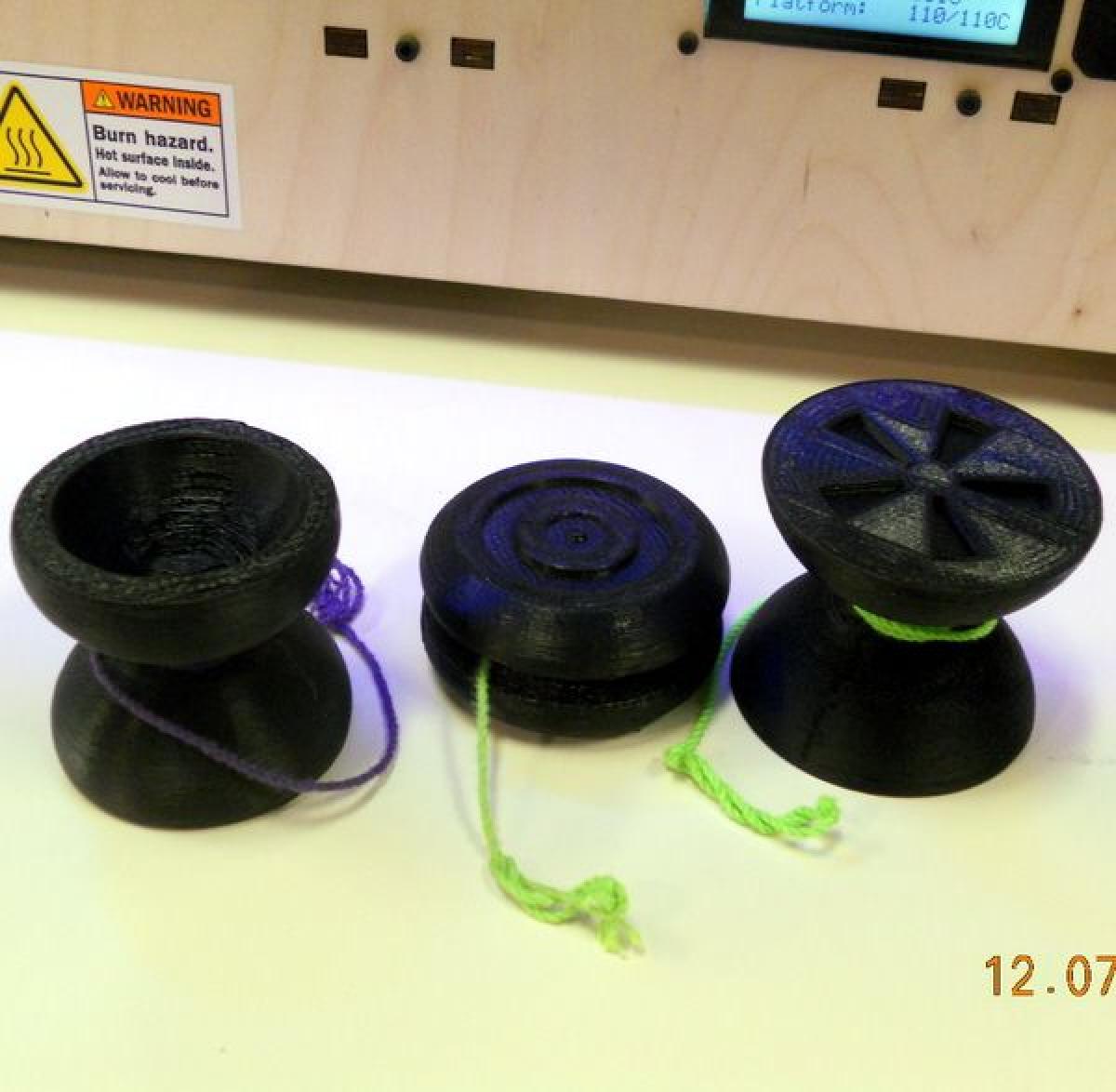

Os ioiôs deste arquivo foram impressos em um MakerBot Replicator usando plástico ABS preto com 80% de preenchimento e três camadas.

Este trabalho ainda está em andamento, portanto, novas funções e opções ainda serão adicionadas. Por fim, o autor incentiva os usuários a brincarem com os diferentes parâmetros e compartilharem fotos dos ioiôs impressos.
