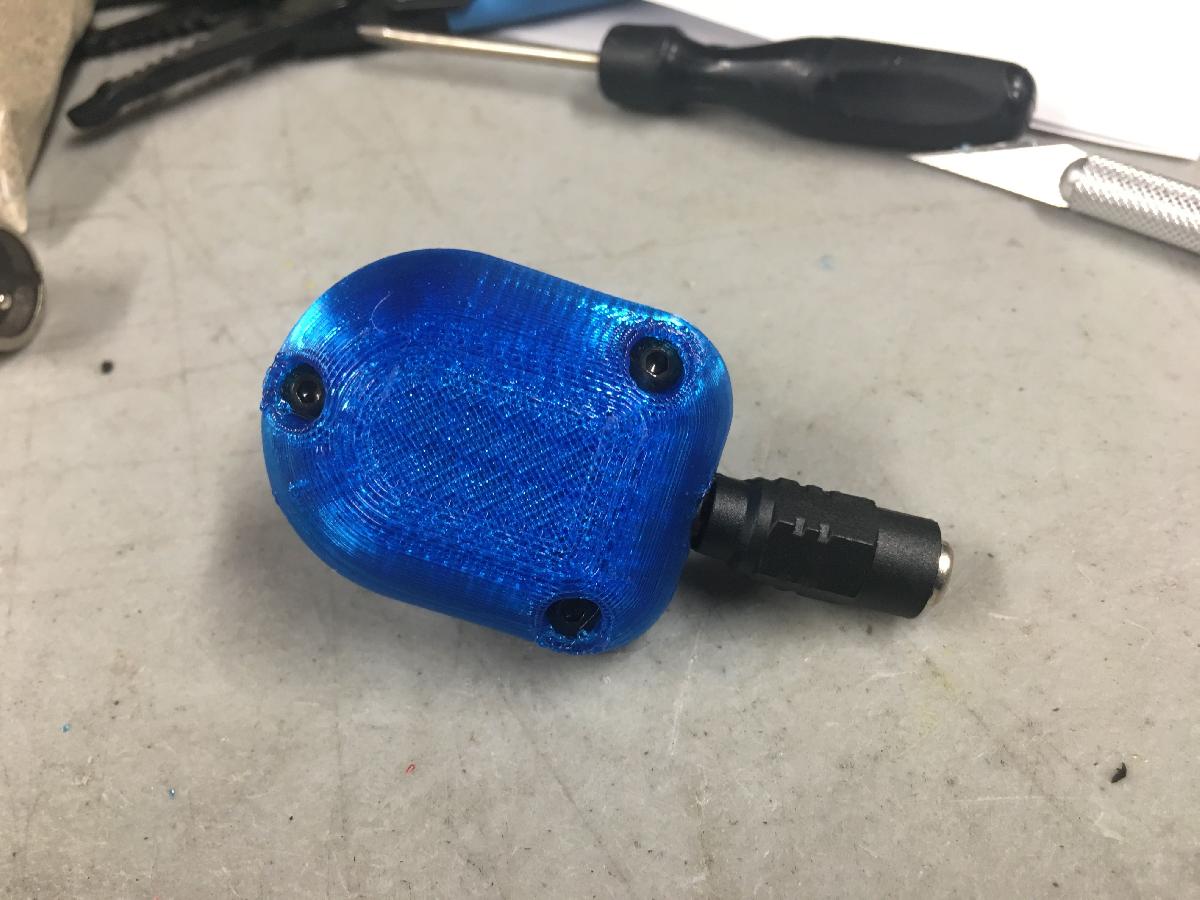

### Modelo 3D para Impressão: Conector XLR de 90 Graus para Onewheel

#### Introdução

Os avanços na tecnologia de impressão 3D trouxeram novas oportunidades para a personalização e melhoria de dispositivos eletrônicos e de transporte. No contexto atual, o Onewheel, um dispositivo de mobilidade elétrica unidirecional, tem ganhado popularidade não só pelo seu design inovador, mas também pela experiência de condução única que proporciona. O arquivo “XLR 90 graus CnR para Onewheel” apresenta uma solução prática e criativa para um problema comum enfrentado pelos usuários desse tipo de veículo: a necessidade de carregar enquanto se está em movimento.

#### Descrição do Modelo

O conector de 90 graus XLR desenvolvido para o Onewheel é uma inovação fundamental que visa facilitar o carregamento do dispositivo sem interromper a experiência de pilotagem. Esse conector é projetado de forma a permitir que o Onewheel interprete a entrada de energia como uma condição de regeneração, uma funcionalidade que aumenta a eficiência energética e diminui os períodos de parada para recarga.

##### Conceito e Design

O design do conector é notavelmente robusto. Ao deslocar o pino 3 do conector XLR, o usuário permite a passagem de energia, simulando o processo de regeneração durante a condução. Esse detalhe é fundamental, pois a regeneração permite que o motor do Onewheel converta energia cinética em energia elétrica, recarregando a bateria à medida que o usuário se move.

O conector de 90 graus é projetado para evitar que seja torcido ou danificado ao ser atropelado. Essa característica é especialmente importante para usuários que frequentemente enfrentam terrenos acidentados ou situações de impacto. A geometria do plugue é tal que a força aplicada se distribui pela largura do trilho, minimizando o risco de danos.

#### Materiais e Impressão

Para a impressão desse modelo, recomenda-se o uso de TPU (poliuretano termoplástico). O TPU é conhecido por sua resistência e flexibilidade, além de ser altamente durável e ter uma excelente resistência à abrasão. Essas propriedades fazem dele um material ideal para um componente que estará sujeito a condições adversas, como um conector de carga em um ambiente externo.

O uso de TPU não apenas aumenta a durabilidade do conector, mas também oferece uma certa elasticidade que diminui a chance de quebras ao ser submetido a altas forças. Isso é particularmente relevante no contexto do Onewheel, onde a resistência a impactos é crucial.

##### Instruções de Impressão

Os detalhes técnicos de impressão incluem:

1. **Configurações de Impressão**: Ajustes no fuso podem ser necessários para garantir a adesão adequada entre camadas no TPU. Recomendam-se velocidades mais baixas de impressão, tipicamente entre 20 a 30 mm/s, para garantir que o material tenha tempo de se fundir corretamente.

2. **Suporte e Reforço**: Dependendo da orientacão do modelo na plataforma de impressão, pode ser necessário usar suportes para garantir que partes do conector não se leventem ou se deformem durante a impressão.

3. **Adesão à Plataforma**: Utilizar um adesivo para a mesa de impressão ou uma camada de fita de painter tape pode ajudar na retenção do modelo durante o processo, prevenindo deslocamentos.

4. **Pós-processamento**: Após a impressão, recomenda-se realizar uma revisão cuidadosa do modelo. Remova qualquer material de suporte e verifique se as áreas de conexão estão livres de imperfeições.

#### Conectores de Barril

Outra das características do conector projetado é a inclusão de um conector de barril fêmea de 5,5 mm x 2,1 mm com centro positivo. Essa especificação é comum em muitos dispositivos eletrônicos, onde um encaixe seguro e estável é necessário para garantir a transferência adequada de energia.

Durante a montagem do conector XLR, o corte do fio negativo deve ser feito para 21 mm, enquanto o positivo precisa ser cortado para 32 mm. Esta diferença no comprimento dos fios é importante para garantir que o conector funcione corretamente e que as ligações elétricas sejam feitas sem riscos de curto-circuito ou quebra de contato.

#### Montagem e Fixação

A montagem final do conector é realizada utilizando parafusos M3x8 e inserts roscados de aquecimento M3 para plástico. Esse método de fixação é vantajoso porque permite uma união segura entre as partes superior e inferior do conector, evitando folgas que poderiam comprometer a integridade estrutural e funcional do componente.

A utilização de inserts de aquecimento, que são inseridos no plástico antes do resfriamento, proporciona uma fixação sólida que aumenta a durabilidade do conector ao evitar que as peças se soltem com o uso constante.

#### Segurança e Funcionamento

A segurança é um aspecto de extrema importância no design deste conector. O fato de o conector de barril funcionar como um desconector rápido oferece uma vantagem em caso de quedas ou impactos. Se o Onewheel cair, o conector se soltará facilmente, prevenindo danos maiores ao sistema elétrico e evitando lesões ao usuário. Essa característica é um exemplo de design inteligente, que considera não apenas a funcionalidade, mas também a segurança dos usuários.

#### Conclusão

O conector XLR de 90 graus para Onewheel é um exemplo notável de como a impressão 3D pode ser utilizada para resolver problemas práticos de forma inovadora e eficiente. O projeto combina robustez, resistência e funcionalidade, oferecendo aos usuários do Onewheel uma solução que melhora a experiência de condução ao mesmo tempo em que assegura segurança.

O uso de materiais adequados, como TPU, e a consideração ao design para enfrentar as adversidades do uso quotidiano tornam este conector não apenas útil, mas indispensável para entusiastas e usuários regulares do Onewheel. A produção do conector através de impressão 3D não apenas democratiza o acesso a peças sobressalentes personalizadas, mas também permite que a criatividade e a inovação prosperem na comunidade makers.

Dessa forma, projetar, imprimir e utilizar o conector XLR de 90 graus não só respeita as particularidades técnicas e funcionais do Onewheel, mas também promove uma cultura de personalização que é uma das maiores vantagens da tecnologia de impressão 3D. Ao abraçar essa possibilidade, usuários podem não apenas aprimorar seu dispositivo, mas também contribuir para a criação de uma comunidade mais inovadora e colaborativa.
