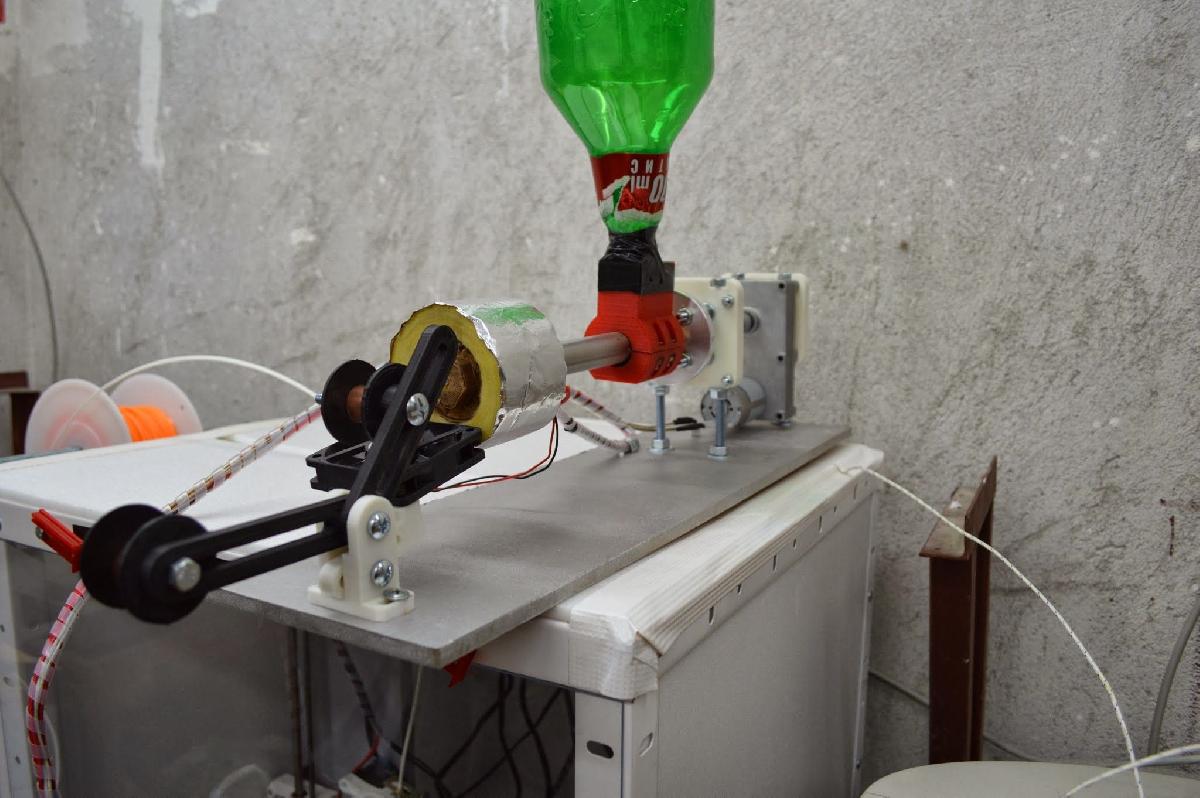

X3uder Extrusora de Filamento RepRap 12VDC foi projetado para Impressora 3D. Atualizacao 17.01.2014 - Suporte para guia e VENTILADOR 10mm mais alto X3uder e um extrusor de filamento 12VDC inspirado no RepRap. Ele e projetado para que a maioria das pecas sejam imprimiveis e facilmente encontraveis em lojas de material de construcao. O X3uder e alimentado por um controlador RepRap e uma fonte de alimentacao 12 VDC que todo usuario possui com sua impressora 3D. Ele utiliza 2 cartuchos de aquecimento de 40 watts a 12 volts. O motor consome entre 0,5 e 3 amps, portanto, a fonte de alimentacao tipica de 15 amps e suficiente. O design e baseado em diferentes ideias dos extrusores de Lyman, Filastruder e Filabot. A ideia deste Extrusor de Filamento e que, quando um usuario precisar produzir filamento, ele substitui os cabos de saida do aquecedor de sua impressora 3D e a entrada do termistor, conecta 12vdc atraves de um interruptor ao ventilador e ao motor. Dessa forma, nao ha necessidade de controladores PID e fontes de alimentacao adicionais. Resultados da producao de filamentoTaxa de producao - 18 a 34 cm por minuto de filamento de 3mm (dependendo dos plasticos que voce esta usando e da temperatura de extrusao). Meus testes mostram que 1 kg de filamento e produzido em cerca de 10-12 horas.Tolerancia de diametro do filamento - +/- 0,05 e alcancavel, mas geralmente e 0,07.Nao testei a producao de filamento de 1,75 mm. Lista de modelos editaveis do TinkerCAD (desagrupe, se necessario): Suporte para guia/VENTILADOR: https://tinkercad.com/things/8mEPBDgOWQd-guidefan-stand Funil para cilindro de 20 mm de OD: https://tinkercad.com/things/jkFueJEPnRY-hopper-for-20mm-barrel Placa do motor: https://tinkercad.com/things/2YYIrt0b9gF-motor-plate Placa de rolamento: https://tinkercad.com/things/dBZ4dtmkxcm-bearing-plate Guia de filamento: https://tinkercad.com/things/fX7BdZS2nqC-filament-guide Estou usando com uma placa Melzi. Os MOSFETs do RAMPS parecem estar OK tambem, mas certifique-se de verificar se a saida do extrusor e capaz de fornecer a energia necessaria! Aqui esta uma demonstracao em video do meu X3uder: http://youtu.be/fFSQqvtYaDw Se voce valoriza meu trabalho, pode fazer uma doacao pelo PayPal em https://www.paypal.me/mirox3m Pellets de plastico ABS naturalOs pellets de plastico ABS natural que eu uso sao produzidos pela LG Chem e vendidos em pacotes de 25 kg que custam 82,70 euros (20% IVA incluido) - 3,3 euros por kg (4,7 US$) !!!Os pellets sao LG HF380 com MFR 43 g/10 min (220C/10kg) ficha tecnica: http://catalog.ides.com/Datasheet.aspx?I=26793&E=15166Voce pode compra-los em http://www.resinex.com/ se houver um escritorio por perto - eles tem escritorios em 31 paises europeus.

Baixar

### Modelo 3D para Impressão: X3uder - Extrusora de Filamento RepRap 12VDC

A impressão 3D revolucionou a maneira como produzimos e criamos objetos, oferecendo a capacidade de transformar ideias em realidade com um simples passo de modelagem digital e impressão. Entre os muitos avanços nesta área, o modelo da extrusora de filamento X3uder merece destaque. Criado por um autor anônimo, este projeto é uma combinação de design acessível, eficiência na produção de filamento e uma abordagem prática em relação aos materiais e técnicas utilizadas.

#### Visão Geral do X3uder

O X3uder é um extrusor de filamento que opera em 12VDC, inspirado nos designs do RepRap, que é um dos movimentos mais influentes na impressão 3D. Este modelo foi desenvolvido com a ideia de que a maioria das peças pode ser impressa e facilmente adquirida em lojas de materiais de construção locais. Essa característica torna o X3uder altamente acessível, especialmente para aqueles que estão iniciando no mundo da impressão 3D e desejam produzir seu próprio filamento de plástico.

##### Atualizações e Melhorias

Como mencionado na descrição do autor, a última atualização em 17 de janeiro de 2014 introduziu um suporte para guia e ventilador que é 10mm mais alto que as versões anteriores. Esta melhoria serve para otimizar o fluxo de ar e, consequentemente, a resfriamento do filamento durante o processo de extrusão.

#### Como Funciona

O X3uder é alimentado por um controlador RepRap e por uma fonte de 12 VDC, que é padrão para a maioria das impressoras 3D. A extrusora utiliza dois cartuchos de aquecimento de 40 watts para atingir a temperatura necessária para derreter o filamento. O motor do X3uder consome entre 0,5 e 3 amps, tornando uma fonte de alimentação típica de 15 amps suficiente para sua operação.

A inovação desse design reside na maneira como o usuário pode rapidamente conectar e desconectar os cabos do aquecedor e do termistor de sua impressora 3D existente, ligando o sistema do X3uder sem a necessidade de controladores PID adicionais ou fontes de alimentação extras. Essa simplicidade torna o modelo intuitivo e acessível para usuários de todos os níveis.

#### Resultados da Produção de Filamento

O X3uder alcança taxas de produção de filamento entre 18 a 34 cm por minuto para filamentos de 3 mm, dependendo dos plásticos utilizados e da temperatura de extrusão. Com testes realizados, um quilo de filamento pode ser produzido em aproximadamente 10 a 12 horas, o que é bastante eficiente para usuários que precisam de filamento em quantidades consideráveis.

O modelo também tem uma tolerância no diâmetro do filamento de ±0,05 mm, com a maioria dos testes revelando uma variação tipicamente em torno de ±0,07 mm. No entanto, o autor não testou a produção de filamento de 1,75 mm, um tamanho que vem se popularizando no mercado de impressão 3D.

#### Componentes do X3uder

O X3uder é composto por múltiplas partes que podem ser editadas e modificadas no TinkerCAD, permitindo personalizações conforme as preferências dos usuários. A lista de componentes editáveis inclui:

1. **Suporte Guia/Ventilador**: Estrutura que sustenta o ventilador e proporciona um caminho para guiar o filamento, garantindo que ele se mova de maneira suave e contínua.
2. **Funil para Barril de 20 mm de Diâmetro Externo**: Este componente é crucial na alimentação do material em forma de pellets para o extrusor.
3. **Placa do Motor**: Base para fixação do motor, essencial para o funcionamento adequado do sistema.
4. **Placa de Rolamento**: Apoia a movimentação e o alinhamento do filamento durante sua extrusão.
5. **Guia de Filamento**: Esta parte é fundamental para direcionar o filamento ao longo do percurso correto e evitar obstruções ou enroscos.

Estes elementos são projetados para serem facilmente fabricados ou encontrados, reforçando a intenção do autor de promover um modelo que seja acessível a todos.

#### Considerações Técnicas

O autor menciona que está utilizando uma placa Melzi, que é uma opção comum entre usuários que buscam um equilíbrio entre eficiência e custo. No entanto, modelos de placas RAMPS também podem ser utilizados, desde que os MOSFETs sejam avaliados, assegurando que a saída do extrusor possa fornecer a energia necessária para a operação.

#### Materiais Utilizados

Os pellets de plástico ABS utilizados para a produção de filamento são fornecidos pela LG Chem e disponibilizados em pacotes de 25 kg. Esses pellets têm uma boa relação custo-benefício, custando cerca de 3,3 euros por kg. No entanto, o usuário é incentivado a verificar a disponibilidade local desses materiais e seu preço, especialmente em mercados fora da Europa.

#### Recursos Adicionais

Para visualizar o funcionamento do modelo, o autor disponibilizou um vídeo demonstrativo no YouTube, onde os usuários podem observar o X3uder em ação. Este recurso, junto à descrição detalhada, ajuda a ilustrar o potencial do extrusor e a facilidade de uso.

#### Conclusão

O X3uder é uma solução inovadora para a produção de filamento em impressoras 3D, combinando acessibilidade, eficiência e a possibilidade de personalização. O design inteligente e as atualizações contínuas tornam este modelo uma excelente opção para entusiastas e profissionais da impressão 3D que desejam fabricar seu próprio filamento de maneira econômica e prática.

Se você aprecia o trabalho do criador do X3uder, há a opção de apoiar o projeto através de doações, o que é uma prática comum em projetos de código aberto. O modelo é um excelente exemplo de colaboração e inventividade dentro da comunidade de impressão 3D, promovendo a ideia de que, com a ferramenta certa e um pouco de criatividade, qualquer um pode se tornar um fabricante.

Por fim, o X3uder não é apenas um extrusor de filamento. É um convite à experimentação, à personalização e à exploração das possibilidades que a impressão 3D pode oferecer. Se você tem interesse em criar seu próprio filamento, este modelo pode ser um excelente ponto de partida.
