Sobre o objeto 3D Wordclock Wortuhr ingles e alemao

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

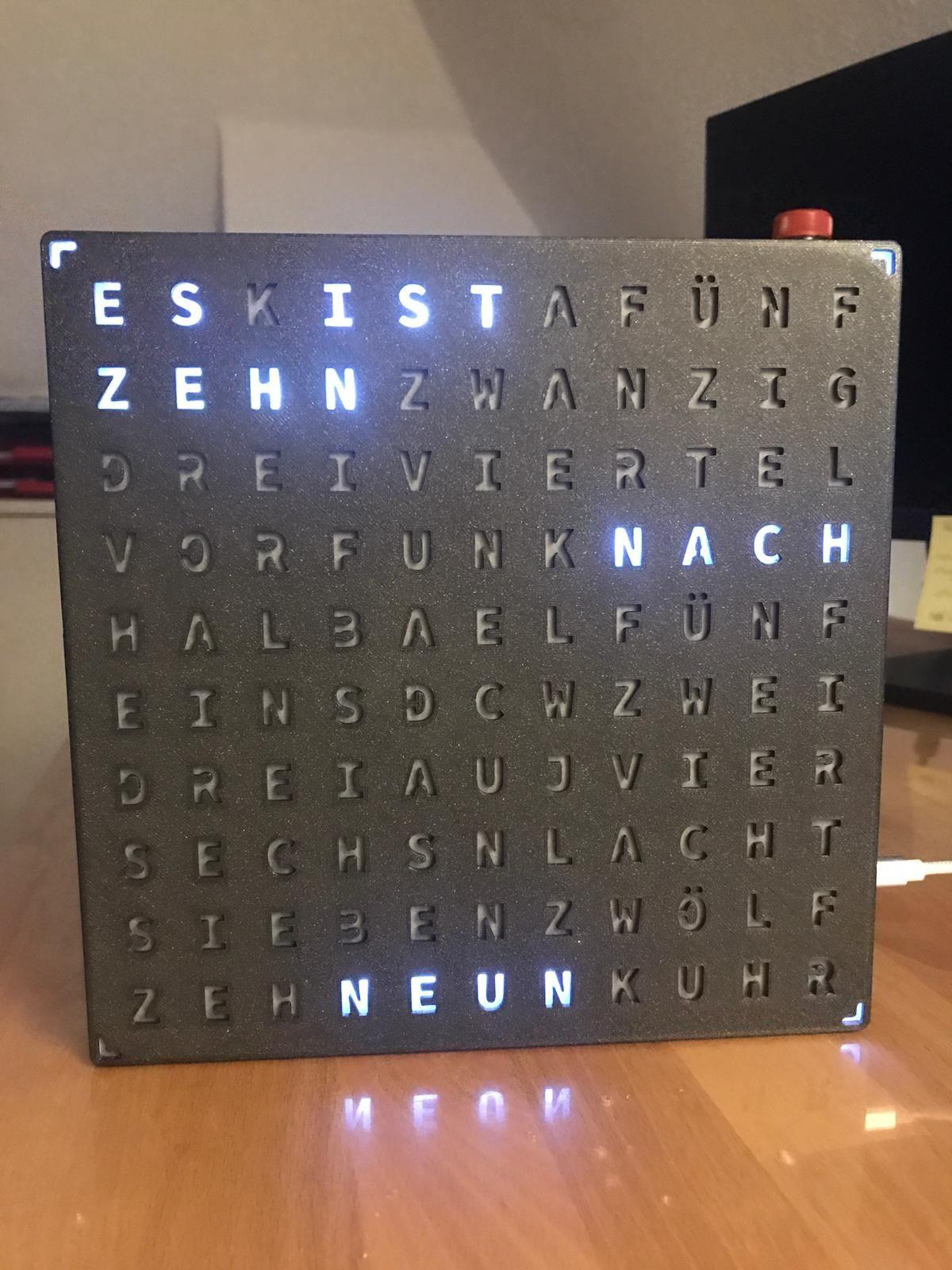

Wordclock Wortuhr ingles e alemao foi projetado para Impressora 3D. Este e apenas mais um relogio de palavras especialmente projetado para ser impresso com uma mesa de impressao de 21x21 cm. Inicialmente criei este projeto em alemao, mas agora tambem carreguei uma versao em ingles da capa. A AWSW foi muito amigavel em contribuir com muitos recursos de software para o projeto e tambem desenvolveu uma versao em ingles do codigo. Nao hesite em me enviar uma mensagem, se precisar de ajuda ou traducao para o alemao!O relogio consiste principalmente em tres partes impressas, a tampa frontal, a parte do meio e a placa traseira. A tampa frontal e a placa traseira sao impressas sem estruturas de suporte. Voce deve usar um filamento escuro para a tampa frontal para evitar que a luz dos LEDs brilhe atraves do material da capa frontal (solucao para isso em breve). Para a parte do meio, voce deve usar estruturas de suporte. Na minha experiencia, e mais facil imprimir esta parte com o lado em que os LEDs serao fixados posteriormente voltado para cima e, portanto, a matriz de luz impressa primeiro. Em seguida, voce pode pressionar os suportes atraves dos orificios de LED com uma chave de fenda. Alem do material impresso, voce tambem precisara de: um pouco de papel manteiga (papel manteiga branco ou similar) como camada difusora (20x20cm) Quatro parafusos M3x10 para fechar o gabineteUm pouco de fita adesiva, fita dupla face e de preferencia um pouco de cola quente1x microcontrolador (de preferencia ESP8266), pois o chip deve ser compativel com WLAN.Um modulo de tempo, de preferencia o pequeno DS3231, pois nao ha espaco para os grandes. https://www.amazon.de/DollaTek-Precision-Speichermodul-Arduino-Raspberry/dp/B07MB8YGCR/ref=sr_1_6?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&dchild=1&keywords=ds3231&qid=1608584039&sr=8-6Cabos para fiacao e, claro, um ferro de solda.Adaptador Micro USB DIP: https://www.amazon.de/WayinTop-Breakout-Konverter-Netzteil-Steckbrett/dp/B07W13X3TD/ref=sr_1_3?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&dchild=1&keywords=micro+usb+dip&qid=1608584148&sr=8-3E, claro, 114 LEDs. O relogio foi projetado para ser construido com 10 tiras de 11 LEDs cada uma de uma fita WS2812b (https://www.amazon.de/BTF-LIGHTING-WS2812B-300LEDs-Streifen-NichtWasserdicht/dp/B01CDTEJBG/ref=mp_s_a_1_1_sspa?dchild=1&keywords=ws2812b&qid=1613080045&sr=8-1-spons&psc=1&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUExVkxKS0RPTzVHUFBYJmVuY3J5cHRlZElkPUEwMDk5MzE0UEtKOFdERFgwVkhWJmVuY3J5cHRlZEFkSWQ9QTAyNTIzMDQyVkVDWFVFSTRBWVU5JndpZGdldE5hbWU9c3BfcGhvbmVfc2VhcmNoX2F0ZiZhY3Rpb249Y2xpY2tSZWRpcmVjdCZkb05vdExvZ0NsaWNrPXRydWU&th=1) com 60LEDs por metro. -Alem disso, voce precisa de quatro LEDs individuais para a exibicao dos minutos, que voce tambem pode cortar da faixa WS2812 e dobrar as extremidades com os contatos.Durante a montagem, a fiacao correta dos LEDs e muito importante. E melhor soldar as tiras de LED com os cabos primeiro e depois coloca-las na parte do meio impressa por tras. Ao soldar os LEDs juntos, certifique-se de que todas as setas no LED PCS sejam exibidas na direcao dame ao longo do cabo de dados. A secao IMPORTANTE a seguir e sobre a colocacao do cabo de dados (branco nas minhas fotos), para que os LEDs sejam enderecados corretamente para o programa. Da vista traseira (olhando para a parte do meio por tras), o LED superior esquerdo e o primeiro da sequencia (ou seja, a letra F posterior) e o LED inferior esquerdo e o ultimo (ou seja, a letra R posterior) na matriz de letras. A partir deste ultimo LED da matriz de letras, voce vai com a linha de dados para o LED de minutos no canto superior esquerdo (no F) e o conduz uma vez no sentido horario para os outros tres LEDs de minutos. Assim, os LEDs de 110 letras sao os primeiros e os LEDs de 4 minutos sao os ultimos na conexao em serie.Voce pode soldar os cabos da fonte de alimentacao como quiser, pois o mesmo potencial (5V) deve ser aplicado a cada um deles.O DS3231 e alimentado por 3.3 V e o D do DS3231 vai para o pino D2 do ESP8266 Nodemcu, assim como o pino C do DS3231 para o pino D1 do microcontrolador.Se voce quiser sacrificar um cabo Micro USB, voce pode corta-lo e solda-lo ao adaptador DIP no relogio e conectar o conector no soquete do controlador. Voce tambem pode conectar um cabo USB diretamente ao controlador ESP8266. Isso depende principalmente de como voce gostaria de configurar o Wordclock final em sua casa. O adaptador DIP pode ser organizado de duas maneiras diferentes no Wordclock, seja na medida em que o cabo de alimentacao e conectado ao relogio pela parte traseira ou lateral. Para conectar o cabo pela lateral, voce deve cortar o ponto oval da parede lateral da tampa frontal. Eu recomendo levar uma faca de corte.Para instalar o software no ESP8266 acesse o GitHub (https://github.com/N1cls/Wordclock) e baixe o software mais recente. Neste ponto, muito obrigado a @AWSW por contribuir com muito esforco para este projeto e escrever um programa com muitos recursos muito interessantes. Voce pode atualizar o arquivo .bin no chip com uma ferramenta de flash (por exemplo, https://github.com/marcelstoer/nodemcu-pyflasher/releases), ou voce pode baixar o arquivo .ino e compilar voce mesmo. Assim que o codigo estiver no seu ESP, o relogio deve abrir um ponto de acesso ao qual voce deve se conectar. Uma pagina deve ser aberta na qual voce pode inserir suas credenciais WiFi e pronto. Durante a inicializacao, o Wordclock mostra seu IP de rede com numeros em execucao. Digite-o no navegador de sua escolha em um dispositivo conectado a mesma rede para entrar no menu de configuracao do relogio. Para alternar entre alemao ou ingles para a respectiva capa, voce deve escolher o idioma no menu de configuracao do Wordlock, que pode ser inserido por meio de seu IP.Eu ficaria muito feliz com as postagens de suas construcoes! Se voce tiver alguma duvida (tambem sobre os arquivos CAD originais), basta me perguntar ;) Certifique-se tambem de verificar a entrada do blog Printables da AWSW sobre este Wordclock (https://www.printables.com/model/311949-wordclock)!Saude Niclas

Baixar

O modelo 3D conhecido como "Wordclock Wortuhr" é uma interessante combinação de design funcional e tecnologia. Este projeto foi criado para ser impresso em uma impressora 3D, especialmente em uma mesa de impressão de 21x21 cm, tornando-o acessível a muitos entusiastas de impressão 3D.

### Estrutura e Componentes
O relógio é composto por três partes principais, que são a tampa frontal, a parte do meio e a placa traseira. A tampa frontal e a placa traseira são projetadas para serem impressas sem nenhuma estrutura de suporte, enquanto a parte do meio requer o uso de suportes durante a impressão. O autor recomenda o uso de filamento escuro para a tampa frontal a fim de evitar que a luz dos LEDs passe pelo material, uma solução prática para uma melhor experiência visual.

### Materiais Necessários
Além da impressão das partes do relógio, é necessário adquirir alguns componentes eletrônicos, como:
- **Um microcontrolador** (preferencialmente um ESP8266) que permita a conexão WLAN.
- **Um módulo de tempo (DS3231)**, ideal para projetos com espaço limitado.
- **Cabos de fiação** e um **ferro de solda** para a montagem.
- **LEDs**: O projeto usa tiras de LEDs WS2812b, que são populares por sua flexibilidade e facilidade de uso, além de quatro LEDs individuais para indicar os minutos.

### Montagem e Conexão
Um passo crucial na montagem é a correta fiação dos LEDs, sendo importante assegurar que todos os LEDs sejam conectados na ordem correta para que funcionem conforme o esperado. O processo envolve soldar os LEDs em uma sequência específica e conectar os fios da alimentação eletrônica. Instruções claras sobre a conexão dos LEDs e a utilização do módulo de tempo estão incluídas na descrição, oferecendo um guia passo a passo para os construtores.

### Configuração do Software
O software para o microcontrolador pode ser encontrado no GitHub, onde ele pode ser atualizado ou compilado pelo usuário, permitindo uma personalização mais ampla. Depois de instalado, o relógio cria um ponto de acesso Wi-Fi, permitindo que o usuário insira suas credenciais e acesse um menu de configuração via navegador, onde é possível escolher entre as versões em inglês ou alemão do relógio.

### Conclusão
Este projeto não apenas fornece um excelente exemplo de como a impressão 3D pode ser utilizada para criar objetos úteis e estéticos, mas também destaca a colaboração entre usuários na comunidade de makers. A combinação de habilidades de impressão 3D, eletrônica e programação torna este projeto um excelente ponto de partida para aqueles que desejam explorar mais sobre tecnologia e design. O autor, Niclas, se mostra aberto a ajudar com traduções ou dúvidas, reforçando a natureza colaborativa da comunidade.
