Sobre o objeto 3D Wanhao i3 Plus Z Brace com nivel (apenas pes)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

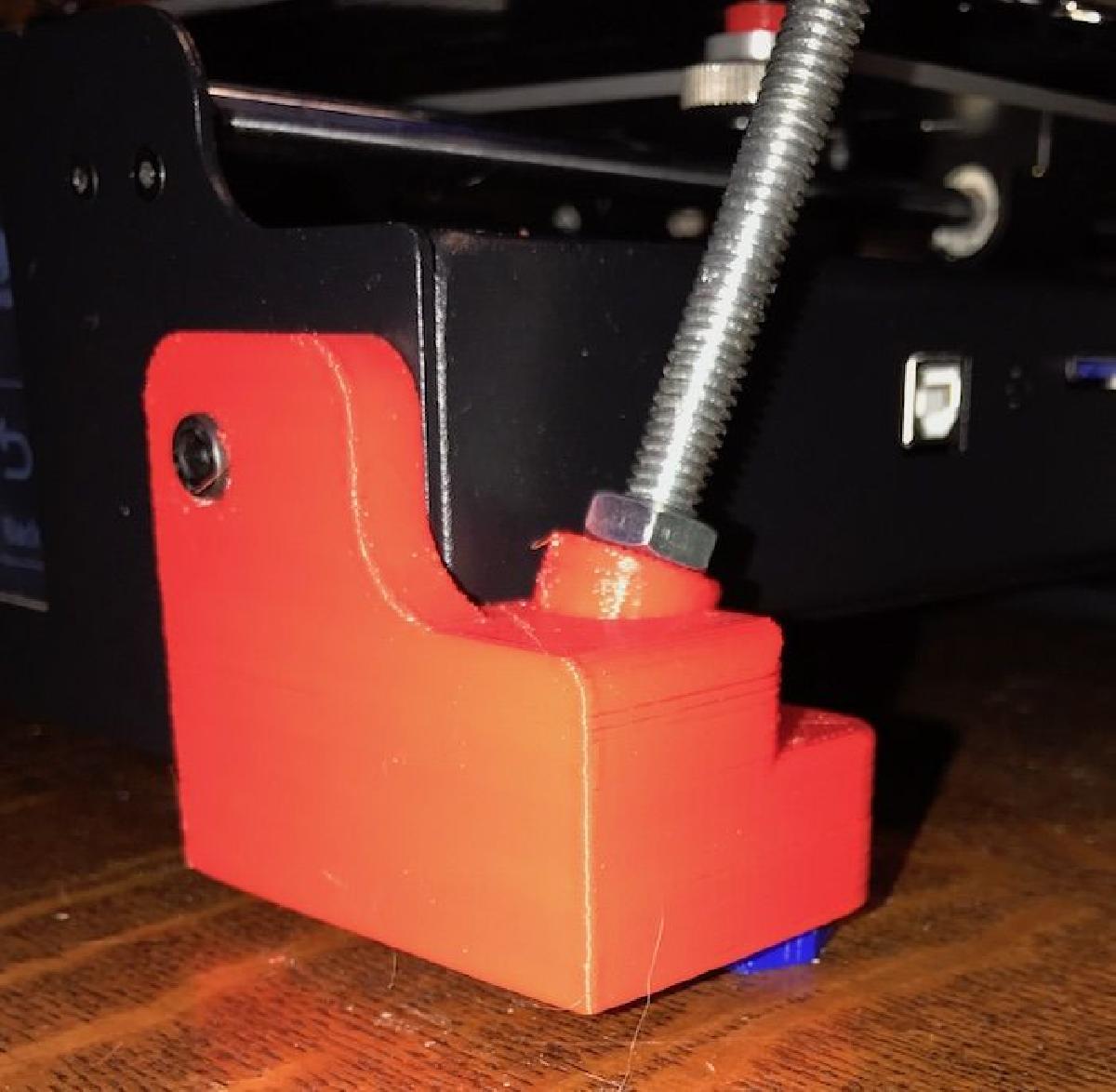

Wanhao i3 Plus Z Brace com nivel (apenas pes) foi projetado para Impressora 3D. Este e um remix do mod de abrandi do pe do 3dspool_canada e do mod do TEN1964 para o i3 PLUS, a ser usado com os populares zBraces da Azza.Esta versao utiliza o mod de abrandi, pois permite usar duas porcas em cada pe para estabilizar a ponte em ambas as direcoes e, em seguida, adiciona o mod de TEN1964 para fornecer total capacidade de nivelamento da base.Se voce gosta dos meus designs, considere me apoiar no Patreon: https://www.patreon.com/MediaMan3DEu tambem usei os "Z braces for Wanhao Duplicator i3" da Azza:http://www.thingiverse.com/thing:921948Alem das minhas versoes, imprima apenas o top_right, top_left e 4 das bolas MK2 dos suportes da Azza.Use isso com os pes anti-vibracao para Wanhao Duplicator i3 Plus da shusy: http://www.thingiverse.com/thing:2130829Ou compre deslizadores de moveis com rosca (SKU 193 637) de 1/4" com um plugue roscado de pressao da Home Depot ou da loja de materiais de construcao local.(Para a minha configuracao, os pes laterais da shusy para sob a torre da ponte nao eram altos o suficiente, voce pode ou nao precisar alterar a altura deles dependendo de quanto voce precisa nivelar a base).Veja http://www.thingiverse.com/thing:2021974 para mais detalhes sobre o nivelamento.Observe que a maneira como os pes de nivelamento sao posicionados longe da estrutura da impressora coloca pressao adicional nos parafusos de montagem, mais especificamente nas partes do suporte frontal. Nao economize no preenchimento, use 70% ou mais. Se voce nao usar um preenchimento alto e tentar apertar os parafusos M5 ate onde deveriam estar, o preenchimento pode ceder e a peca pode rachar na camada central do furo de montagem do parafuso. Aprendi da maneira mais dificil e tive que reaproveitar os pes.Outra maneira de ajudar a aliviar a tensao seria, uma vez que voce tenha nivelado a base com os guias de moveis ou pes impressos, que voce crie blocos que correspondam a altura que os pes trazem para a impressora e coloque (cole) esses blocos sob a base de cada canto, diretamente abaixo da posicao do parafuso, para ajudar a suportar o peso.

Baixar

O modelo 3D intitulado "Wanhao i3 Plus Z Brace com nivel (apenas pes)" é uma contribuição significativa para a melhoria da estabilidade e nivelamento da impressora 3D Wanhao Duplicator i3 Plus. Este arquivo é um remix que combina ideias de outros dois modders reconhecidos, sendo eles 3dspool_canada e TEN1964.

### Características do Modelo

Este projeto visa aumentar a rigidez do portal da impressora, implementando um sistema que utiliza dois porcas em cada pe para estabilização adicional nas duas direções. Isso é importante porque a estabilidade da impressora se traduz em impressões mais precisas e de qualidade superior.

Além disso, o modelo incorpora um sistema de nivelamento da base, permitindo que o usuário ajuste a altura da impressora de maneira mais eficiente. O nível adequado é essencial em impressoras 3D, já que um desnível pode resultar em falhas na impressão ou, até mesmo, danos ao equipamento.

### Componentes Necessários

Além das peças principais do modelo, o autor recomenda o uso das partes "top_right", "top_left" e quatro das bolas MK2 dos "Z braces" da Azza. Isso resulta em uma montagem mais robusta. Para garantir a absorção de vibrações e a estabilidade do equipamento, é sugerido o uso de pés antivibração, que podem ser adquiridos ou impressos.

O autor também indica a possibilidade de utilizar deslizadores de móveis com rosca de 1/4", uma solução prática que pode ser encontrada em lojas de materiais de construção. É importante considerar o ajuste de altura desses itens para atender às especificidades de nivelamento da impressora.

### Considerações Importantes

Um ponto crítico destacado no projeto é a necessidade de usar um preenchimento robusto durante a impressão das peças, recomendando-se pelo menos 70%. Isso é devido à tensão que os pés aplicam nos parafusos de montagem, especialmente nas seções frontais do suporte da impressora. Sem um preenchimento adequado, há o risco de deformação ou quebra das peças na camada central onde o parafuso é inserido.

Como uma solução adicional para aliviar a tensão sobre os parafusos, o autor sugere a criação de blocos que correspondam à altura dos pés, posicionando-os sob cada canto da impressora. Isso ajuda a distribuir o peso de forma mais uniforme e reduz a pressão sobre as montagens.

### Conclusão

Este modelo não apenas melhora a estabilidade da impressora Wanhao Duplicator i3 Plus, mas também demonstra como a comunidade de impressão 3D pode colaborar para inovar e aperfeiçoar equipamentos. A prática de remixar designs e construir sobre o trabalho de outros mostra a importância do compartilhamento de conhecimento e recursos na comunidade maker. Se você se beneficia deste design, apoiar o criador no Patreon é uma boa forma de incentivar o desenvolvimento contínuo de novos projetos.
