Sobre o objeto 3D Wade L3K Extrusora (prusa I3) filamento compatível flexível Por Skarab (JHead Hexágono E3DV6 Aluhotend V7 et AllinOne Compatível)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Wade L3K Extrusora (prusa I3) filamento compatível flexível Por Skarab (JHead Hexágono E3DV6 Aluhotend V7 et AllinOne Compatível) foi projetado para Impressora 3D. NOVA VERSAO (L3K V2): Clique AquiNOVO:Grande engrenagem para treinamento em correia GT2, o que e necessario:Uma correia fechada GT2 de 100 ou 101 dentes (200mm)Uma polia GT2 de 16 dentesNo download, tudo o que esta antes de "--------------------.STL" e um kit basico para uma i3 em 1.75 com um hotend comum (jhead, hexagon, AIO).Escolha do Corpo:AllinOne, SimpleOne, jhead, hexagon: Corpo 1.75 ou 3mmE3D, E3DChinoise: Corpo 1.75 ou 3mm E3DO Fanduct Hexagon 40mm e totalmente compativel com:Hexagon (claro)JHeadAllinOneO Wade L3K contem modificacoes para tornar um extrusor o mais compativel possivel com os filamentos atualmente disponiveis, mas tambem corrige pequenos defeitos da versao da Prusa I3 Rework ...Atencao Distancia de Retracao Maxima: 1mm (com hobbed bolt reprapworld, acima disso o filamento e comido)A seguir estao as modificacoes feitas:-- Corpo --Guiagem do filamento dentro do corpo o mais proximo possivel da hobbed bolt (tao perto que o fio e alimentado sem idler, o idler ainda e necessario para imprimir)Suporte do fanduct da coldend deslocado para uma impressao sem suporte.Fixacao do hotend por aperto de pecas moveis.Versao 1.75mmVersao 3mmCompativel com E3DV6-- Grande Engrenagem --Porcas M8 presas na massa da roda, sem deslocamento.Revisao da localizacao da porca M8 para um ajuste perfeito.Reducao do numero de arruelas gracas a adicao de um deslocamento lateral "Corpo".Retirada em bisel de 0.4mm nas primeiras camadas para evitar uma etapa de lixamento se estiver muito esmagada.-- Idler --Adicao de um gancho para facilitar o afastamento do "Idler".Abertura dos furos na parte superior dos parafusos de retencao do "Idler" para arrastar os parafusos para cima e abri-lo completamente.-- Pequena Engrenagem --Diminuicao do buraco do eixo motor para que ele seja colocado com forca (ou nao) apos o aquecimento do eixo.-- Impressao do Fanduct --Clipes dos ventiladores nos blocos, sem parafusos.Adicao de 2 fanducts de cada lado do "corpo", para a impressao, que se fixam nos furos inferiores do "Corpo" que sao usados para montagem no "X-Carriage", inclinacao destes ajustavel, portanto.-- Fanduct Coldend --Clipes do ventilador no bloco.Versao 40mm + Hexagon.Versao 30mm + Jhead.Versao 25mm + Jhead.Versao 40mm + E3DV5 + Suporte de LED (e pinca para fio).Versao 40mm + AluHotendV7Inspirado na versao de ch1t0.(http://www.thingiverse.com/thing:76660)

Baixar

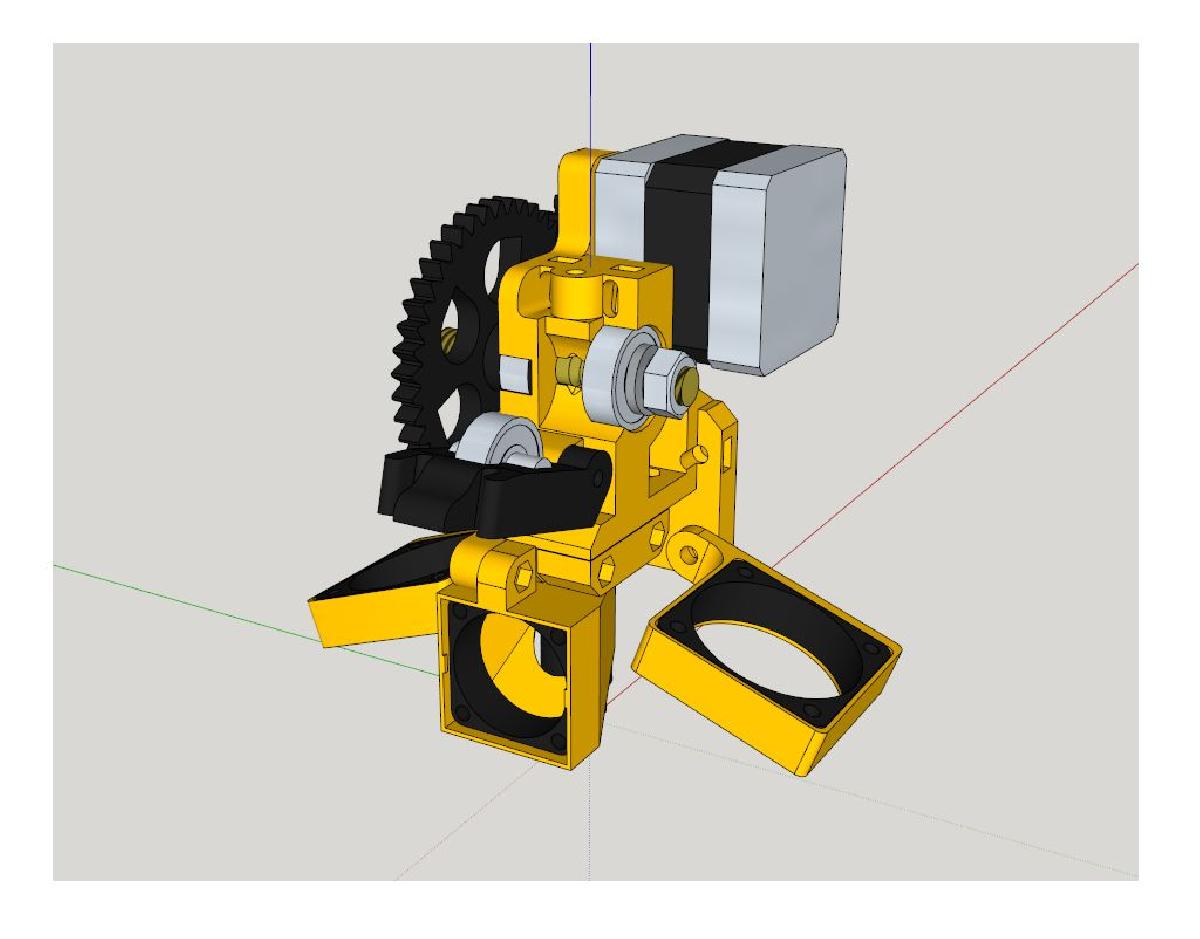

O modelo 3D "Wade L3K Extrusora" é um design otimizado para impressoras 3D tipo Prusa i3, especialmente criado para trabalhar com filamentos flexíveis. Desenvolvido por Skarab, o extrusor é uma versão atualizada (L3K V2) do popular extrusor Wade, que passou por várias modificações para se adequar melhor às necessidades dos usuários.

### Principais Características do Modelo:

1. **Compatibilidade com Filamentos**: O modelo foi projetado para ser altamente compatível com diversos tipos de filamentos, o que inclui uma versão que se ajusta a hotends comuns como JHead, Hexagon e versões do E3D (V6 e Chinesas).

2. **Estrutura e Design**:
- O corpo do extrusor está disponível em versões para filamento de 1.75 mm e 3 mm, permitindo versatilidade dependendo do material utilizado.
- O design do corpo inclui um guia de filamento que minimiza a distância até a rosca hobbed, permitindo uma alimentação eficiente do filamento, mesmo sem idler em alguns casos (o idler é ainda necessário para operações de impressão).

3. **Engrenagens**:
- O modelo inclui uma grande engrenagem projetada para ser utilizada com correias GT2, necessários para acionar o extrusor eficientemente.
- Integrações melhoradas, como porcas M8 presas à roda de engrenagem, que otimizam o ajuste e reduzem a necessidade de arruelas.

4. **Fanducts**:
- O design inclui dois fanducts ajustáveis que melhoram o resfriamento do filamento durante a impressão, aumentando a qualidade do acabamento das peças impressas.
- Há opções de fanduct para diferentes diâmetros de ventiladores, proporcionando flexibilidade no sistema de resfriamento.

5. **Modificações Estruturais**:
- Adições, como um gancho para facilitar o acesso ao idler, e furos superiores para ajustar a fixação dos parafusos que prendem o idler, tornam o processo de manutenção mais simples.
- Retiradas chanfradas nas primeiras camadas ajudam a evitar o lixamento desnecessário após a impressão.

6. **Performance**:
- O modelo possui uma distância máxima de retração de apenas 1 mm, o que é crucial para evitar que o filamento seja consumido indesejadamente.

### Conclusão

A extrusora Wade L3K é uma solução robusta e prática para usuários de impressoras 3D que buscam um extrusor confiável e eficiente, especialmente com filamentos flexíveis. As melhorias de design e a compatibilidade com uma gama de hotends e diâmetros de filamento tornam este modelo uma escolha popular para impressoras 3D do tipo Prusa i3. As instruções detalhadas e a documentação disponível dentro do arquivo facilitam a montagem e a utilização do projetado, garantindo uma experiência de impressão 3D mais fluida e eficaz.
