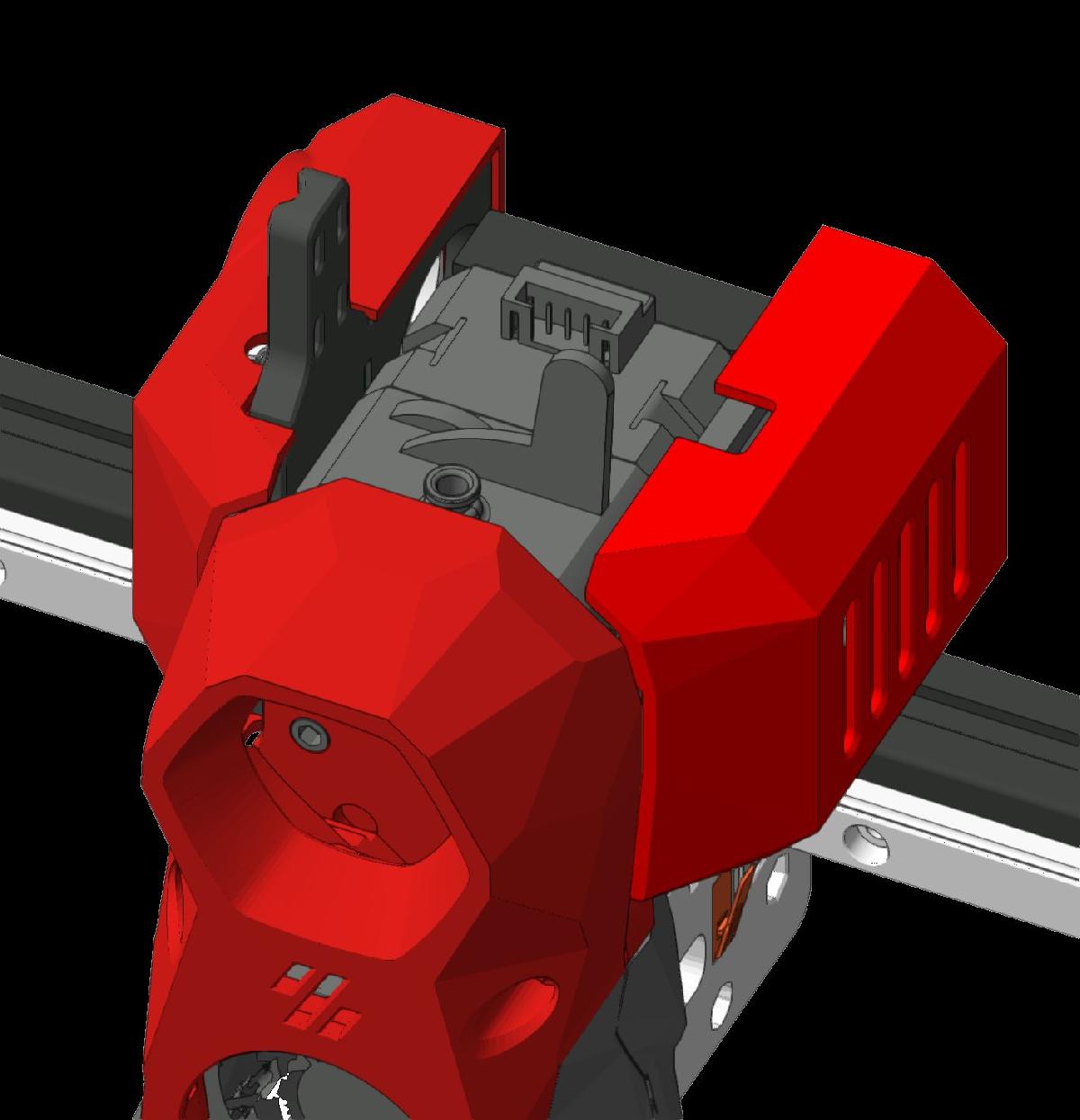

Voron 2.4 Huvud CanBus Umbilical Mod v2

Impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Voron 2.4 Huvud CanBus Umbilical Mod v2

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Voron 2.4 Huvud CanBus Umbilical Mod v2 foi projetado para Impressora 3D. Atualizacao 18/02/2023Carregada uma nova placa de montagem RH e v2 da tampa Huvud. A nova placa de montagem imprime mais facilmente.A nova placa de montagem tem melhor gerenciamento de fiacao.A nova placa de montagem permite que um pequeno dissipador de calor 8x8 seja aderido a parte de tras da placa Huvud para resfriar o driver de passo na parte traseira.A nova tampa Huvud permite um melhor gerenciamento de fiacao do sensor e LEDs. Voron 2.4 Huvud CanBus Umbilical Mod v2Upgrades v2As capas de protecao agora sao mantidas no lugar por magnetica para facil acesso para manutencao com a PCB, incluindo um recorte para o cabo do ventilador se acomodar e parar de ser comprimido.A localizacao do restritor umbilical foi deslocada para o lado esquerdo da cabeca da ferramenta e agora permite flexibilidade de cabo entre o restritor e a placa Huvud, alem de ajudar a prevenir que o cordao umbilical roce na correia Z traseira direita. Isso tambem evita que o tubo bowden fique potencialmente emaranhado (nao que eu tenha tido esse problema).Buracos foram adicionados a montagem Huvud para o termistor passar para o dissipador de calor montado na parte traseira do motor de passo.Por favor, note que isso ainda e um trabalho em progresso e os arquivos podem mudar.Como no Mod Umbilical v1…Este e o meu design combinado para montar a placa Huvud Canbus na lateral de um extrusor Bondtech LGX, com resfriamento do motor de passo, mod do cordao umbilical removendo correntes de arrasto do portico, deslocando as localizacoes do interruptor de parada x e y, instalando o mod do sensor Euclid e gerenciamento de cabos ao mesmo tempo.Enquanto a placa de controle Huvud CanBus controla a temperatura do bico, extrusor, ventilador do hotend e ventilador de resfriamento da peca, eu a configurei para tambem controlar o Sensor Euclid, Xstop, RGB NeoPixel e o ventilador de resfriamento do motor de passo atraves de uma placa de quebra PCB.Eu tenho o conector de cinco pinos na placa Huvud se estendendo para o lado oposto do motor de passo ate a placa de quebra PCB, junto com isso, tenho uma extensao de 24v de um dos conectores de ventilador para a PCB tambem.O ventilador de resfriamento do motor de passo se conecta com o ventilador do hotend atraves da minha PCB. O padrao e que o ventilador liga quando o ventilador do hotend esta ligado, no entanto, se voce quiser operar o ventilador de resfriamento do motor de passo quando o ventilador de resfriamento da peca liga, basta trocar o ventilador do HE e o ventilador P na placa Huvud juntamente com as configuracoes de pinos no Klipper. O circuito do ventilador Gnd/24v na PCB e isolado.Inclui uma imagem do circuito de fiacao para as placas Huvud v0.61 e v0.62 e o arquivo Gerber da placa de quebra PCB que eu projetei se voce quiser encomendar seu fabricante de PCB preferido. Veja as notas abaixo.Referencias:Github do Euclid para essa conversao aqui... https://euclidprobe.github.io/O Github do Euclid tambem fornece links para um suporte nativo Clockwork1 X-Carriage que eu usei. Desde entao, instalei o Stealthburner com o mod do extrusor Bondtech LGX. O X-Carriage esta com a localizacao do Xstop realocada.Lukes Labrotoray para informacoes da placa Huvud... https://lukeslabonline.com/products/huvud?_pos=1&_sid=f9bdf316d&_ss=rA inspiracao para as capas LH/RH e da coisa:5186869, Obrigado.BOM ATUALIZADO 24/02/2023:Conectores masculinos e femininos JST PH2.0mm.Conectores masculinos e femininos JST XH2.54mm.1x placa de quebra PCB conforme o arquivo gerber. Conectores JST PH2.0mm a serem utilizados.Fios Cat6 ou AWG24 da placa Huvud para a PCB para conexoes eletricas de femea para femea. Comprimento a gosto.Fio multistrand AWG20 revestido de silicone ou PTFE utilizado para a fonte de alimentacao umbilical principal. Adicione conectores em cada extremidade conforme necessario para atendera sua placa MCU. Adicione o conector da placa Huvud a uma extremidade da fiacao conforme necessario. Adicione o conector JST XH2.54mm apropriado na extremidade da fonte de alimentacao conforme necessario. Fio multistrand AWG24 revestido de silicone ou PTFE utilizado para fiacao CANBus umbilical. Nao use Cat6 aqui pois nao e flexivel. Adicione o conector da placa Huvud a uma extremidade da fiacao conforme necessario. Conecte ao RPI CanHat com conector se necessario.5 M3x10-12 BHCS para fixar as montagens. 2 M3x25 SHCS para fixar o suporte de montagem traseiro. Corte o comprimento conforme necessario.12 Washers M3. Adicione 2-3 washboards aos dois parafusos frontais entre as montagens e o extrusor. Isso permite uma folga de ar entre as montagens e o motor de passo.1 M3x10 FHCS para fixar a montagem da placa Huvud. Coloque sobre a cabeca deste parafuso um pedaco de fita isolante para evitar qualquer curto-circuito.16x imas de neodimio 4x2. Pressione-os nos alojamentos fornecidos. Use um pouco de supercola, se necessario.1x ventilador 3010 24v.1x dissipador de calor para motor de passo 40x40x10mm montavel. Consulte a imagem do tipo especificado.Pre-requisitos:Voce pode editar e executar o Klipper. Voce tem ferramentas a mao. Voce pode soldar.Posso fornecer meu arquivo huvud.cfg se necessario, e so avisar.Funciona para mim.Por favor, considere uma doacao para ajudar a apoiar meus designs.PayPal.Me/RedWhere2020

Baixar

O arquivo "Voron 2.4 Huvud CanBus Umbilical Mod v2" é uma modificação projetada para melhorar a montagem e o gerenciamento de cabos da impressora 3D Voron 2.4. Essa versão, atualizada em 18 de fevereiro de 2023, busca facilitar a impressão e instalação dos componentes, ao mesmo tempo em que aprimora a eficiência térmica e a organização dos fios.

### Principais Características do Mod:

1. **Placa de Montagem Atualizada**: A nova placa de montagem tem um design mais amigável para impressão, melhor gerenciamento de fiação e a capacidade de instalar um dissipador de calor de 8x8 mm na parte traseira da placa Huvud, que ajuda no resfriamento do driver do motor de passo.

2. **Gerenciamento de Fiação Aprimorado**: As modificações visam melhorar o fluxo de cabos, com aberturas específicas para o termistor e a fiação do ventilador, evitando que eles fiquem apertados ou emaranhados durante a operação.

3. **Facilidade de Acesso**: As tampas do escudo agora são mantidas no lugar com ímãs, facilitando o acesso para manutenção sem a necessidade de ferramentas.

4. **Flexibilidade de Cabos**: A locação do restritor umbilical foi alterada, proporcionando mais liberdade de movimento e evitando que os cabos esfreguem em outras partes móveis, como a correia Z.

5. **Compatibilidade com Sensores e Ventiladores**: O design inclui a possibilidade de integrar a Sonda Euclid, além de um sistema para gerenciar o funcionamento dos ventiladores, com opções para coordenação entre os ventiladores do hotend e do motor de passo.

### Materiais e Peças Necessárias:

- Conectores JST (PH2.0mm e XH2.54mm)
- Placa de circuito PCB (conforme arquivo Gerber)
- Fios Cat6 ou AWG24 para conexões elétricas
- Fios multistrand AWG20 e AWG24, cobertos de silicone ou PTFE
- Parafusos e arruelas para montagem
- Ímãs de neodímio para as tampas
- Ventilador 3010 24V
- Dissipador de calor para motor de passo

### Pré-requisitos para Implementação:

- Conhecimento em edição e execução do Klipper (firmware para impressoras 3D).
- Habilidade para soldar e ter ferramentas à disposição.

### Considerações Finais:

Esse mod é um exemplo do quão colaborativa pode ser a comunidade de impressão 3D, onde compartilham-se ideias e melhorias para otimizar equipamentos. O autor convidou os interessados a contribuir financeiramente para apoiar seus projetos, demonstrando a importância do suporte à inovação na fabricação de componentes personalizados.
