Sobre o objeto 3D Volante Momo com Mini Force Feedback

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

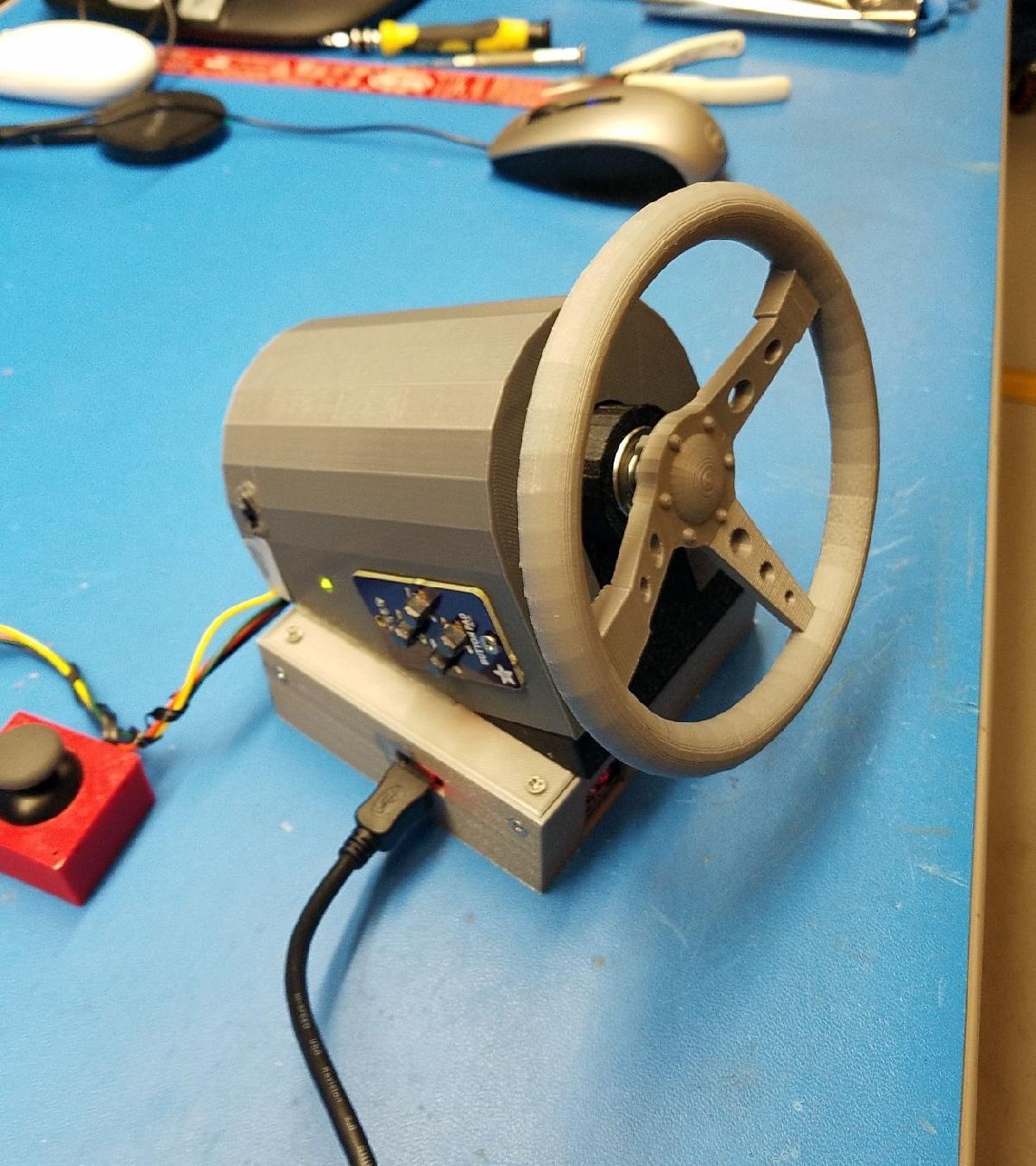

Volante Momo com Mini Force Feedback foi projetado para Impressora 3D. Este e o design e os arquivos STL para o volante de forca de feedback em miniatura que fiz com pecas sobressalentes de outros projetos. O melhor recurso que ele possui e seu alcance de rotacao de 720 graus, como os verdadeiros volantes, e nao tem paradas reais, alem das definidas por software.O motor e alimentado por uma bateria de 3,7v 2500mA que e carregada por um carregador de bateria (Adafruit) e depois elevada para 18,5v. O pequeno motorredutor que foi utilizado pode operar em 24v, entao com menos voltagem trava mais facilmente sem curto-circuitar muita corrente. O motor e acionado por um pequeno hbridge de 1A.O controlador FFB foi projetado por mim em 2015 e possui conectores DB9 na parte de tras, para que voce possa conectar a alavanca de cambio G27 original e os pedais G27 que eu tenho. Ele roda o firmware MMOS e tem suporte adicional para botoes sem fio.Estou colocando aqui um link para a copia do firmware MMOS que uso:https://www.dropbox.com/sh/fzc7cy183o5leo0/AAC-j_G-WUA86__moOBOtHcMa?dl=0Para testar o dispositivo, usei 4 botoes conectados a uma placa de botao Adafruit Piggrl que eu tinha sobressalente ao lado da tampa do motor e conectei um pequeno joystick para controlar o acelerador e o freio.Video de teste: https://www.youtube.com/watch?v=B8tzYqHKpQgVeja este video se voce nao tem certeza do que e forca de feedback ou o que ela faz:https://www.youtube.com/watch?v=kqW52P0Fx2cUma olhada mais de perto no dispositivo:https://www.youtube.com/watch?v=3rmzyQ3uMXUAdicionei a alavanca de cambio e os pedais Logitech G27 nos seguintes videos:https://www.youtube.com/watch?v=i7p0dBDt5jUhttps://www.youtube.com/watch?v=2Ef2HBR85CwE Test Drive com eles: https://www.youtube.com/watch?v=Qo3ZaC8Bhc8O motor foi recuperado de um pequeno guincho, provavelmente usado originalmente para ajustar flaps em aeronaves. Pelas marcacoes no redutor e experimentos de voltagem, o motor e um Micromotor 24v/500mA de parada, 14600RPM com torque de parada de 2,89 mN-m. Apos a reducao, traduz-se em 124,3mN-m. Multiplicando pelo raio da roda, obtemos 1 Newton de torque no volante em plena parada !!!FaulhaberMinimotor SA14/1 de diametro, 43:1 de reducao.https://www.faulhaber.com/en/products/series/141/https://www.faulhaber.com/en/products/series/1319sr/O encoder que uso e um AMT103 magnetico sem contato:https://www.digikey.com/product-detail/en/cui-inc/AMT103-V/102-1308-ND/827016ele tem resolucao de 2048 CPR, o que e mais do que suficiente para garantir medicoes suaves para o FFB.Para uma boa leitura sobre os volantes de FFB maiores, veja aqui:https://sites.google.com/site/steppersimwheel/build-guideSe voce quiser fazer um de tamanho real, com um SERVOMOTOR de Direto Drive realmente poderoso, va aqui para mais informacoes: https://www.thanos-motion.com/products/thanos-tdd-controller/ObrigadoThanos
