Sobre o objeto 3D Volante F1

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

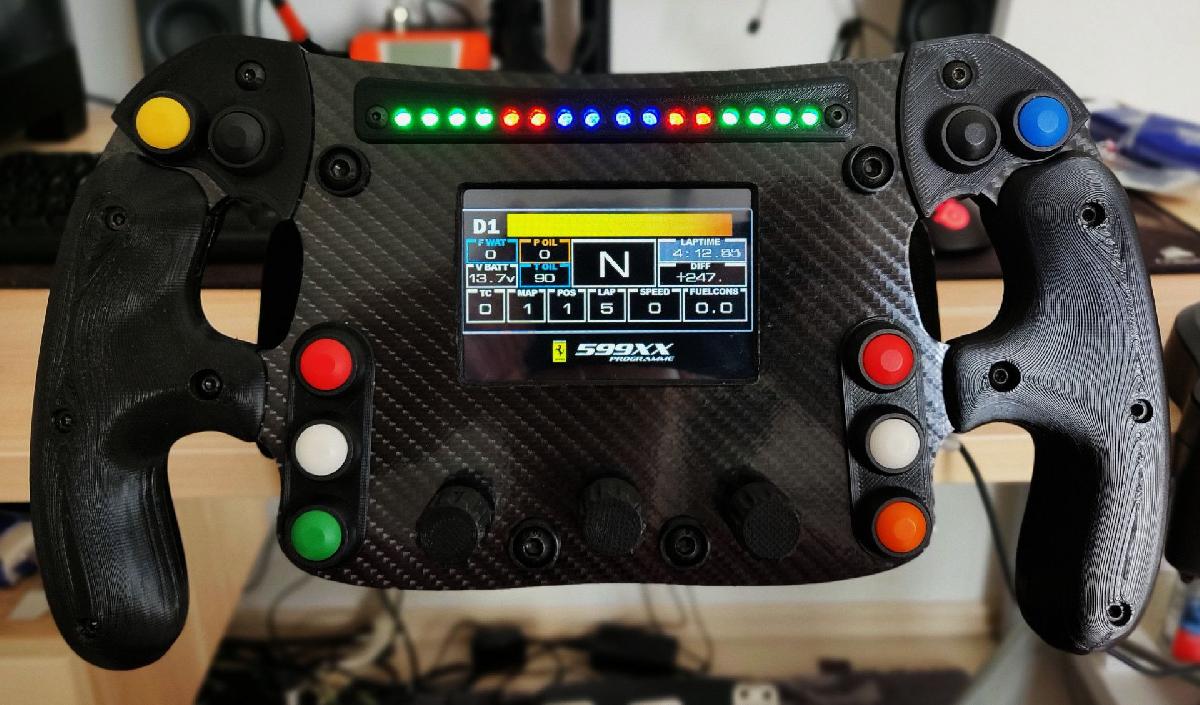

Volante F1 foi projetado para Impressora 3D. Para projetar a versao com os LEDs 4.3 Nextion dsiplay e RPM, usei o arquivo step do design de Leecarl Este projeto usa uma versao personalizada dos Paddle shifters da Conspicuous19 O sistema de liberacao rapida e inspirado no da Weissnix4711Tambem nao deixe de conferir meu Ferrari F1 Steering Wheel Ola pessoal, esta e a minha tentativa de criar um volante de F1 totalmente imprimivel em 3D. Lista de pecasEletronica: 10x interruptores momentaneos de 12mm 2x Micro interruptores 3x encoders rotativos EC-11 com eixo de 20mm / 3x encoders rotativos KY-040 (escolha o encaixe "middlepart.stl") 1x TM1638 (JY-LKM1638) modulo LED (os conectores precisam ser removidos) OU 1x Nextion 4.3/3.5/2.8 polegadas display e 2x 8bit WS2812 LED placas 4x imas de neodimio 10mm diametro x 5mm altura 1x GX12 conector de 4 pinos 1x ProMicro 1x bracadeira de bicicleta de 31,8 mm (para "quickreleasehub_g29.stl") (Opcional: Envoltorio de vinil de fibra de carbono (se voce decidir aplicar um involucro de vinil no volante, entao voce pode querer usar o "middlepart_TM1638_flat_version.stl" ou o "middlepart_nextion4.3inch.stl"...) Parafusos:(veja imagem 5 e 6) M2 4x M2x10 M3 4x M3x10 4x M3x12 8x M3x16 (para a versao TM1638) 4x M3x6 (para a versao Nextion) 4x M3x4 (para a versao Nextion) 8x M3x25 Porca 24x M3 M4 2x M4x18 2x M4x35 4x Porca M4 M5 3x M5x40 3x Porca M5 M6 4x M6x35 (para o 4x Porca M6

Baixar

O "Volante F1" é um projeto de modelo 3D para ser impresso em impressora 3D. Esse projeto traz uma tentativa de criar um volante de Fórmula 1 totalmente imprimível em 3D. O projeto inclui o design físico do volante e também os componentes eletrônicos necessários para torná-lo funcional.

O autor do projeto se inspirou em designs de outras pessoas como Leecarl, Conspicuous19 e Weissnix4711, reutilizando ou adaptando alguns de seus projetos para a composição do volante.

Para a eletrônica do projeto é necessária uma série de componentes, como interruptores momentâneos, micro interruptores, encoders rotativos, um módulo LED, imãs de neodímio, um conector GX12, um ProMicro, uma braçadeira de bicicleta para a fixação, e como opcional, o autor sugere um envoltório de vinil de fibra de carbono para dar mais realismo ao visual do volante.

Já para a montagem física do volante é necessária uma série de parafusos e porcas de vários tamanhos, que variam dependendo das especificidades do projeto, incluindo as diferentes versões de montagem.

O projeto oferece a possibilidade de personalização e modificação, abrindo espaço para a criatividade do usuário na montagem e acabamento deste volante de F1. Isso inclui a possibilidade de adicionar LEDs e um display para aprimorar a experiência.

Vale ressaltar que este projeto requer habilidades de eletrônica e montagem, além do uso da impressora 3D para a realização da impressão do modelo 3D do volante. É importante seguir cuidadosamente as instruções para garantir que todas as peças se encaixem corretamente e o volante funcione como pretendido.
