Sobre o objeto 3D Vive Pro I AV (Ventilacao Ativa Interna)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

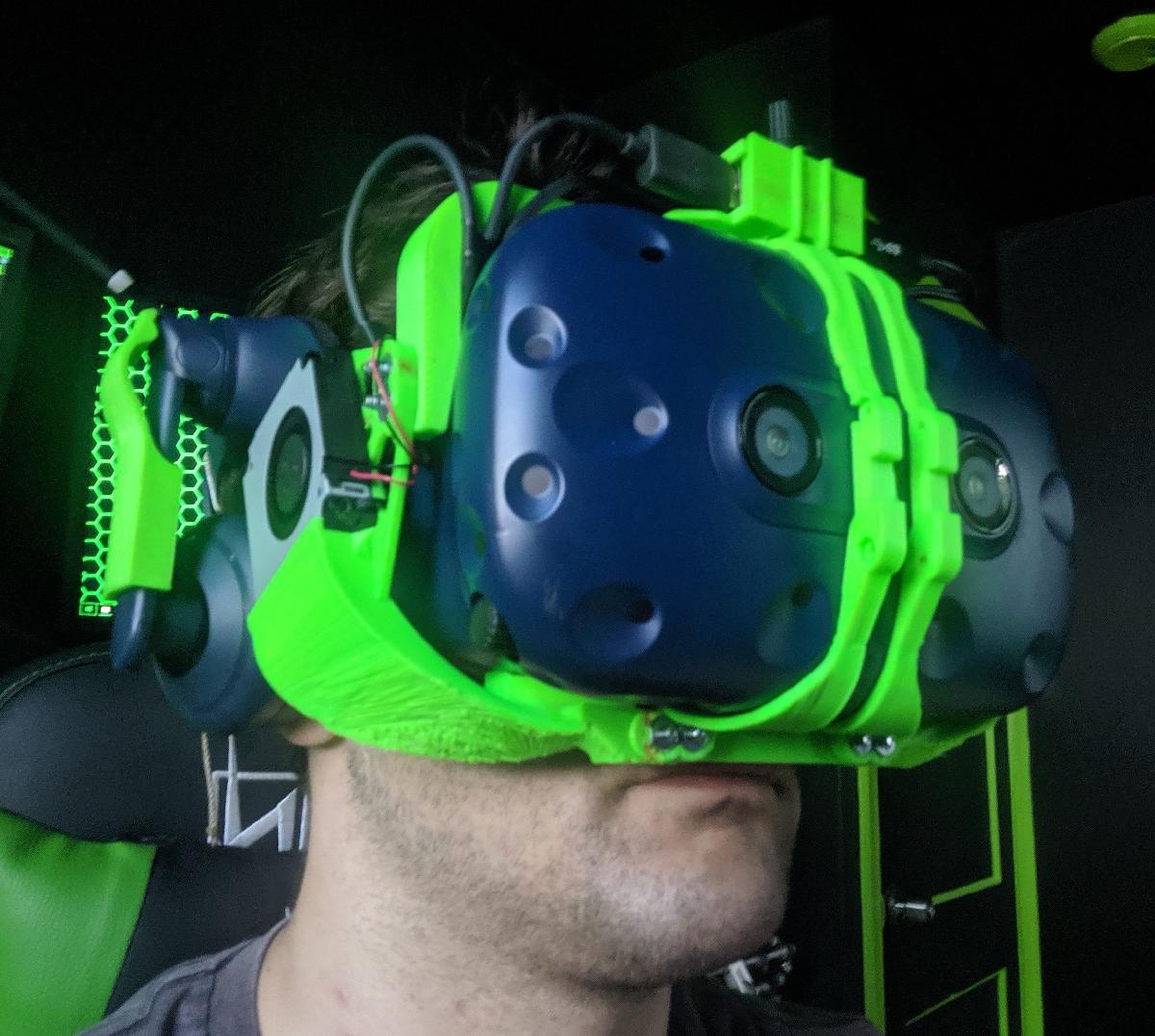

Vive Pro I AV (Ventilacao Ativa Interna) foi projetado para Impressora 3D. Um sistema ativo para ventilacao do headset vive pro; forca ar fresco e seco do exterior para empurrar o ar quente e umido para fora. Lista de materiais 13x parafusos de maquina #6-32 x 1/2in e porca hexagonal (lugares como lowes vendem em grandes pacotes) 2x BFB0505LA-C 1x Ventilador USB Onyehn DC 4-12V 5W com controlador de velocidade sem degraus 1x USB-C (masculino) para USB (feminino) (este e de onde eu peguei o meu, mas nao importa muito onde voce os obtem) O controlador do ventilador se encaixa. Os ventiladores tambem tem um encaixe apertado e estao presos com zip ties (3 zip ties cada) Nota, voce tera que montar uma fiacao. ) Eu recuperei um cabo usb curto) Monte os suportes em L e as saidas de ventilacao juntos para que voce tenha duas montagens. deslize-os lateralmente em relacao ao HMD, em seguida, monte os clipes, a barra de conexao e a caixa de controle do ventilador juntos (veja as imagens de referencia). certifique-se de que os pequenos pinos nos clipes caiam nos buracos do HMD Notas: 1: o controlador do ventilador pode fornecer ate 8V! Os ventiladores sao classificados para 5,5V (isso e pouco menos de 180 graus de rotacao do botao) e podem queima-los (eu estarei projetando um botao de limitacao de taxa em um futuro proximo (exigira uma nova tampa da caixa de controle do ventilador) 2: As saidas sao projetadas para quando as lentes do HMD estao ajustadas o mais para dentro possivel, se voce as ajustar mais para fora, elas nao cobrirao completamente as saidas inferiores e isso pode diminuir a eficiencia, eu recomendaria cobrir as areas expostas da saida com fita. 3: Suportes sao necessarios. as saidas estao orientadas para uma ponte ideal ao melhor da minha capacidade 4: Se voce nao tiver certeza da orientacao da impressao, verifique a imagem da placa de construcao ou stl 5: Os clipes sao de
