Sobre o objeto 3D Visor polar EQ5 mais leve

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

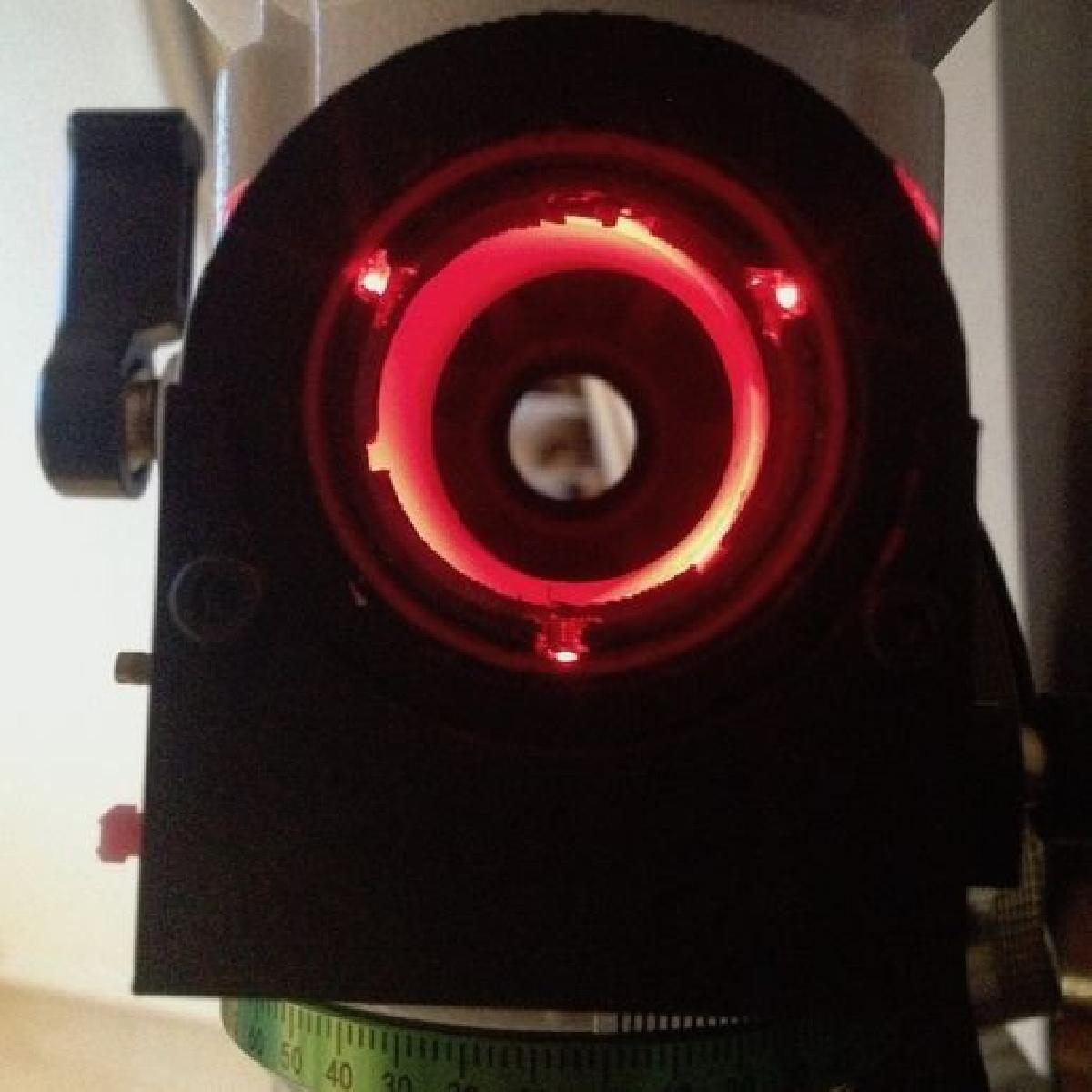

Visor polar EQ5 mais leve foi projetado para Impressora 3D. Como voce ve o padrao do escopo polar feito pela Skywatcher para o EQ3-2/EQ5? O lente vendido pela Skywatcher e muito grosso, nao permite que voce faca a reducao do eixo de declinacao sem remove-lo. Eu desenhei essa lente com 15mm, que permite colocar a tampa para proteger o escopo polar da poeira e ainda poder frear o eixo de declinacao depois. O circuito usa 3 LEDs vermelhos (5mm 20mA), um interruptor SPST, um transistor NPN (MPSA18, mas qualquer NPN serve), um trimpot de 5k, um resistor de 220R e um conector DC. O circuito e projetado para entrada de 12V que eu obtenho atraves do conector DC (centro positivo). Dois parafusos M3x8mm seguram a tampa. O LED, o trimpot e o interruptor estao colados. E meio dificil capturar o padrao de iluminacao com um smartphone, mas o resultado e muito satisfatorio, com um tom vermelho homogeneo em todo o campo. Feito para meu suporte NEQ5 (abertura de 35mm), a ser testado em outros modelos. (EQ8, Star Adventurer...)
