Sobre o objeto 3D Visao Geral do Preenchimento Slic3r e Configuracao Hesine M 505

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Visao Geral do Preenchimento Slic3r e Configuracao Hesine M 505 foi projetado para Impressora 3D. Configuracao Slic3r Infill / Hesine M-505Configuracao Slic3r 1.2.9Alta Qualidade 0,1 mm - GCODE: 212 KB (1,98g / 13 Min 25 Sec)Fina 0,2 mm - GCODE: 153 KB (1,83g / 7 Min 55 Sec)Magico 0,3 mm - GCODE: 138 KB (2,02g / 6 Min 28 Sec)Rapido 0,4 mm - GCODE: 142 KB (5,10g / 6 Min 17 Sec)Infill Slic3rHoneycomp - GCODE: 142 KB (5,37g / 6 Min 26 Sec)3D Honeycomp - GCODE: 166 KB (4,99g / 6 Min 19 Sec)Acordes Arque Median - GCODE: 125 KB (4,82g / 6 Min 19 Sec)Espiral Octagrama - GCODE: 105 KB (4,67g / 6 Min 15 Sec)Concentrico - GCODE: 92 KB (5,10g / 6 Min 17 Sec)Reclinear - GCODE: 92 KB (5,10g / 6 Min 18 Sec)Linha - GCODE: 92 KB (5,17g / 6 Min 19 Sec)Curva de Hilbert - GCODE: 126 KB (4,85g / 6 Min 20 Sec)Magico Slic3r para Hesine M-505Magico - Firmware: RepRapMagico - Mesa: Tamanho xy=210-210 / Origem=0-0Magico - Diametro do Bico: 0,4 mmMagico - Diametro do Filamento: 1,75 mm (org: 3,0 mm)Magico - Temperatura de Extrusao: 190 °C PLA 3D Fila (org: 200 °C)Magico - Temperatura da Mesa: 55 °C PLA 3D Fila (org: 0 °C)Hesine M-505 (Prusa i3)Hesine M-505-B ("B" ~ Versao Preta)100 mm/s : Velocidade de Impressao em Cor (Druckgeschwindigkeit)0,1-0,4 mm : Espessura da camada / Precisao de Impressao (Genauigkeit Höhe)0,1 mm : max. Resolucao (Genauigkeit Breite)0,012 mm : precisao de posicionamento do eixo XY (Positioniergenauigkeit Länge/Breite)0,004 mm : precisao de posicionamento do eixo Z (Positioniergenauigkeit Höhe)0,4 mm : Diametro do Bico do Extrusor (Extrudernadel Durchmesser)1,75 mm PLA (recomendado), ABS, HIPS, MADEIRA, PVA, Nylon : Material de impressao 210-210-210 mm : max. Tamanho do Papel (max. Druckgröße)210 °C : Temperatura do Bico recomendada / max. 250 °C (Nadel)50-110 °C : Temperatura da Placa de Aquecimento (Heizbett)Placa Sanguino (Melzi V2.0)Opcoes de Impressao Hesine M-505-BPLA : 190 °C Extrusor / 55 °C Heatbed / 0,2 mm Espessura de camadaABS : 230 °C Extrusor / 70 °C Heatbed / 0,2 mm Espessura de camadaConfiguracao Slic3r 1.2.9 / Hesine M-505-B / GCode otimizadoConfiguracoes de Impressao: 0,3 mmDetalhes: Z-XY = 0,3 mm - 0,12 mm (reduzir tamanho do gcode)Camada - Altura: 0,3 mm (z-Auflösung: Höhe der Druckschicht)Camada - Qualidade: [x] Evitar cruzar permiters (Linien durchgehend drucken)Preenchimento - Reduzir Tempo: Combinar preenchimento = 2 Camada (Füllung alle 2 für 2 Schichten)Preenchimento - Reduzir Tempo: [x] Apenas preenchimento quando necessario (Füllung nur wenn notwendig drucken)Avancado - Resolucao: 0,12 mm (xy-Auflösung: Genauigkeit des Drucks)Custo de Impressao1 cm³ = 0,05 € = 0,01 € (kWh) + 0,04 € (g)Camada de 0,1 mm1 cm³ = 0,01 € (kWh) + 0,04 € (g) = 6 MinVolume: 1.000 cm³Filamento: 175 cm³ (220 g = 5,50 €)Tempo: 1.100 Minutos (2,2 kWh = 1,10 €)Camada de 0,2 mm1 cm³ = 0,005 € (kWh) + 0,035 € (g) = 4 MinVolume: 1.000 cm³Filamento: 263 cm³ (330 g = 8,25 €)Tempo: 900 Minutos (1,8 kWh = 0,90 €)Camada de 0,3 mm1 cm³ = 0,003 € (kWh) + 0,035 € (g) = 3 MinVolume: 1.000 cm³Filamento: 248 cm³ (310 g = 7,75 €)Tempo: 700 Minutos (1,4 kWh = 0,70 €)

Baixar

### Introdução à Impressão 3D e ao Slic3r

A impressão 3D vem se tornando uma ferramenta cada vez mais popular em diversas verticais, como design industrial, hobby, educação e até mesmo na medicina. Uma das etapas mais essenciais deste processo é o preparo do modelo 3D, que inclui a configuração da impressora e a geração de um G-code, o arquivo que orienta a impressora sobre como executar a impressão. Um dos softwares mais usados para esta tarefa é o Slic3r, que permite configurar diferentes parâmetros para se obter resultados ótimos, como qualidade da impressão, tempo de produção, e uso de material.

Neste texto, vamos explorar detalhadamente o arquivo intitulado "Visao Geral do Preenchimento Slic3r e Configuracao Hesine M-505", que serve como um guia para a utilização do Slic3r com a impressora 3D Hesine M-505, uma das variantes da popular Prusa i3.

### Análise da Impressora Hesine M-505

A impressora Hesine M-505 é baseada no projeto da Prusa i3 e, portanto, possui características e especificações similares. Com um volume de impressão de 210x210x210 mm e várias opções de material, a impressora oferece uma boa versatilidade para diferentes usuários e aplicações.

As especificações incluem:

- **Diametro do Bico**: 0,4 mm
- **Temperatura do Extrusor**: 190°C a 210°C para PLA e até 230°C para ABS
- **Temperatura da Mesa**: 55°C para PLA e 70°C para ABS
- **Espessura da Camada**: Variando de 0,1 mm a 0,4 mm, com uma precisão máxima de 0,1 mm na largura e 0,004 mm na altura.

Essas características tornam a impressora adequada para processos de prototipagem rápida, permitindo a produção de peças e componentes com precisão e velocidades competitivas.

### Configurações no Slic3r

O Slic3r oferece uma série de opções para personalizar a forma como um modelo será impresso. O arquivo em questão apresenta uma configuração inicial do Slic3r 1.2.9, que inclui os seguintes parâmetros de qualidade:

- **Alta Qualidade**: 0,1 mm de espessura, 212 KB de G-code, produção de 1,98 g em 13 minutos e 25 segundos.
- **Fina**: 0,2 mm de espessura, 153 KB de G-code, produção de 1,83 g em 7 minutos e 55 segundos.
- **Mágica**: 0,3 mm de espessura, 138 KB de G-code, produção de 2,02 g em 6 minutos e 28 segundos.
- **Rápido**: 0,4 mm de espessura, 142 KB de G-code, produção de 5,10 g em 6 minutos e 17 segundos.

Esses perfis podem ser escolhidos de acordo com a necessidade da impressão, onde um modelo pode precisar de maiores detalhes ou uma impressão mais rápida e econômica.

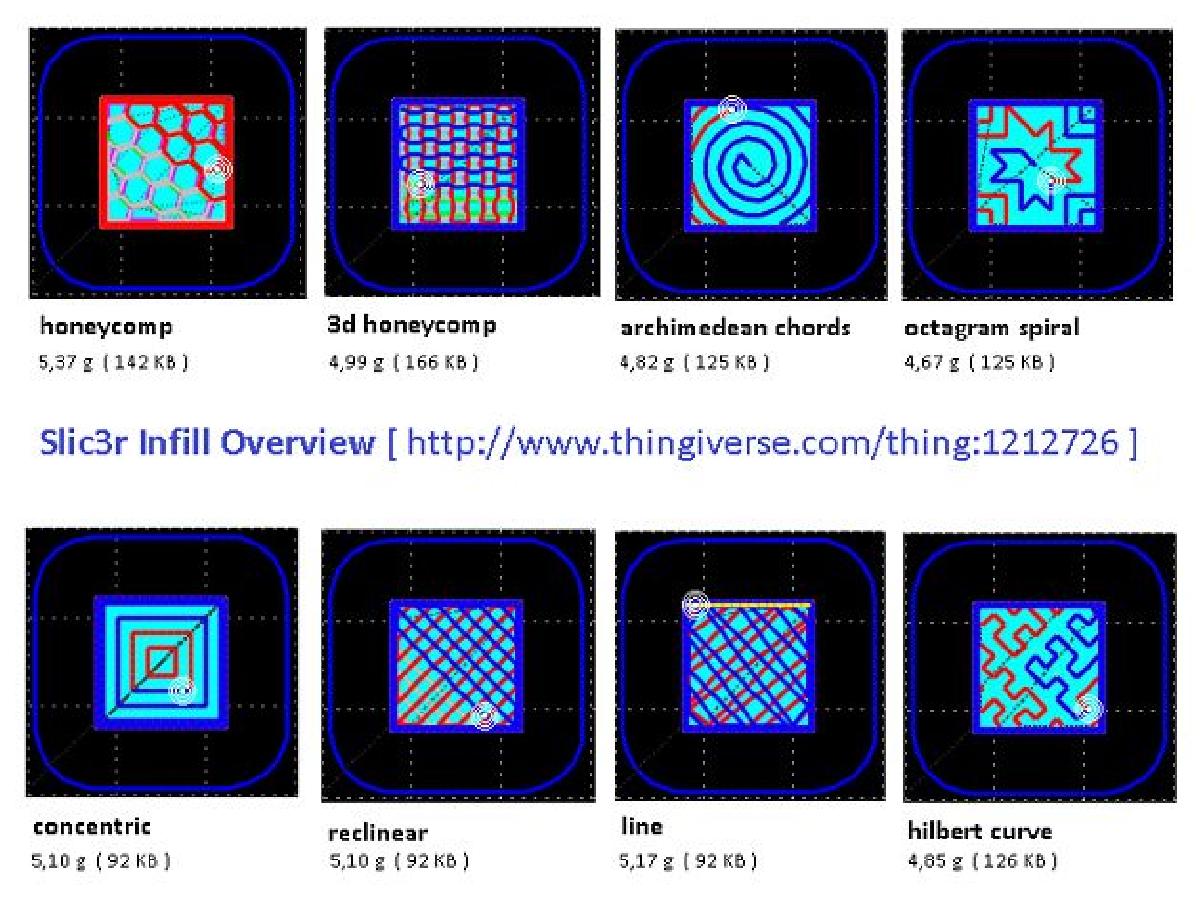

### Preenchimento no Slic3r

Um aspecto crucial do Slic3r é a escolha do método de preenchimento, que pode influenciar não apenas a resistência da peça impressa, mas também o tempo de impressão e o uso de material. O arquivo menciona diversos tipos de preenchimento, cada um com suas características e usos específicos:

1. **Honeycomp**: Proporciona um bom equilíbrio entre resistência e economia de material.
2. **Honeycomp 3D**: Um preenchimento tridimensional que pode oferecer maior resistência.
3. **Cordas Arquimedes**: Inspira-se na geometria para forma um padrão de preenchimento que pode ser esteticamente agradável.
4. **Espiral Octagrama**: Um método que utiliza camadas em espiral.
5. **Concentrico**: Um preenchimento que forma camadas concêntricas.
6. **Linha**: Utiliza linhas retas para o preenchimento.
7. **Curva de Hilbert**: Usa um padrão de preenchimento em curva que pode ser eficaz na distribuição de forças.

O preenchimento adequado para um modelo pode ser selecionado com base nas suas características e funções particulares.

### Assistente Slic3r para a Hesine M-505

O Assistente Slic3r para a Hesine M-505 simplifica o processo de configuração, ajustando automaticamente as opções adequadas às características da impressora. Os parâmetros disponíveis incluem:

- **Firmware**: RepRap
- **Tamanho da Mesa**: 210x210 mm
- **Diâmetro do Bico**: 0,4 mm
- **Diâmetro do Filamento**: 1,75 mm
- **Temperatura de Extrusão**: 190 °C para PLA
- **Temperatura da Mesa**: 55 °C para PLA

Esses parâmetros são essenciais para garantir que a impressora opere de maneira eficiente e produza peças de qualidade.

### Custo de Impressão

O custo de impressão é uma consideração importante, especialmente para quem utiliza impressoras 3D em ambientes profissionais ou comerciais. O arquivo oferece uma análise de custos com base em diferentes configurações de camada:

- **Camada de 0,1 mm**: 0,01 € por cm³ e tempo estimado de 1.100 minutos (custo total de 6,60 € para 1.000 cm³).
- **Camada de 0,2 mm**: 0,005 € por cm³ e tempo estimado de 900 minutos (custo total de 8,25 € para 1.000 cm³).
- **Camada de 0,3 mm**: 0,003 € por cm³ e tempo estimado de 700 minutos (custo total de 7,75 € para 1.000 cm³).

Esses dados permitem que os usuários comparem a eficiência de impressão em termos de custo e tempo, ajudando na tomada de decisões mais informadas sobre como e quando utilizar as impressões.

### Conclusão

A impressão 3D, quando combinada com software de fatiamento como o Slic3r e uma impressora robusta como a Hesine M-505, oferece uma ampla gama de possibilidades para usuários e empresas. A configuração correta, incluindo espessuras de camada, tipos de preenchimento e ajustes de temperatura, pode ser a chave para alcançar o sucesso em projetos diversos.

Este arquivo não só fornece um guia técnico valioso para usuários da Hesine M-505, mas também serve como um ponto de partida para aqueles que desejam entrar no mundo da impressão 3D com uma abordagem bem fundamentada e informada. A combinação de configuração técnica e conhecimento sobre custos é absolutamente essencial para qualquer produtor que deseje maximizar a eficiência e a qualidade das suas impressões.
