Sobre o objeto 3D VertiX (Quadros X) Pecas 3D

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

VertiX (Quadros X) Pecas 3D foi projetado para Impressora 3D. VertiX - Pecas 3DNesta pagina do Thingiverse voce encontrara todas as pecas e acessorios impressos em 3D para o VertiX da X Frames.Recomenda-se o uso de TPU como material, com um infill de 25% e altura de camada de 0,16 mm ou 0,20 mm.As seguintes partes estao disponiveis:PodParachoque frontalAncoragem frontalParachoque traseiroAncoragem traseiraProtetor de pata superiorProtetor de pata inferiorSuporte de antena de receptorVerifique as fotografias para ver a configuracao de suportes e a posicao de impressao recomendadas.VertiX - X FramesEste quadro conceitual nasce de uma ideia simples para conceber o modelo mais revolucionario da linha de X Frames: o VertiX, com patas verticais para maximizar o desempenho em voo.O VertiX combina um corpo reduzido a sua maxima expressao com patas e rigidez posicionadas verticalmente. Tudo isso unido a um sistema de ancoragem unico. As placas laterais anguladas dao ao conjunto a tensao necessaria para evitar as folgas caracteristicas desse tipo de quadros, alem de oferecer uma aparencia caracteristica.Da mesma forma que em seu irmao ChromoX, os controladores sao alojados entre as duas placas centrais do empilhamento, protegendo-os de possiveis impactos e reduzindo a altura do conjunto. Gracas aos novos tamanhos de camaras e antenas, conseguimos fazer um pod muito estreito para reduzir ainda mais o atrito com o ar.O conjunto e complementado com uma serie de pecas impressas em 3D para proteger os componentes e dar um toque de cor personalizado.O VertiX exige uma montagem exigente e cuidadosa para obter este resultado ¡excepcional!CARACTERISTICASTamanho: 222 mmPeso: 132 gr (carbono 76 gr, hardware 26 gr e impressoes 3D 30 gr)Espessura dos bracos: 2,5 mm (verticais)Eletronica compativel: 30,5 x 30,5 mm / 20 x 20 mmCamara FPV: Tamanho NanoAntena: Tamanho MicroMATERIAL RECOMENDADOMotores: T-Motor F40 PRO III / T-Motor F60 PRO IV / iFlight Xing X2207 / Hobbywing Xrotor Race Pro 2207Stacks: DALRC F722 Dual + Rocket 50A / Hobbywing Xrotor F4 G3 / [Aikon AK32 Flytower Mini F405 + Aikon AK32Pin 35A 20x20mm] (https://www.banggood.com/AIKON-AK32-Flytower-MINI-STM32F405-Flight-Controller-35A-Blheli_32-2-6S-Brushless-ESC-Combo-20x20mm-for-RC-Drone-p-1421725.html?p=3A102033279612201905)Variadores: T-Motor F55A PRO II / DALRC Rocket 45A / Aikon AK32Pin 35A 20x20mmControladoras: DALRC F722 Dual / Foxeer F722 DualCamaras: Foxeer Predator Nano v4 (Solder Pad)Antenas: Lumenier Micro AXII / URUAV Micro UXIIVTX: ImmersionRC Tramp HVRX: FrSky R-XSR / FrSky R9 Mini / FrSky XM+Mais informacoes sobre o quadro na pagina do modelo.

Baixar

### VertiX - Pecas 3D

O arquivo do modelo 3D intitulado "VertiX - Pecas 3D" disponibilizado no Thingiverse oferece uma variedade de peças e acessórios que podem ser impressos em 3D especificamente para o quadro VertiX da linha X Frames. Este quadro apresenta um design inovador, focado em maximizar o desempenho em voo, e é composto por várias peças impressas em 3D que não só proporcionam proteção aos componentes, mas também permitem personalização estética.

#### Recomendações para Impressão
Para garantir a melhor qualidade de impressão e resistência, é recomendado o uso de TPU como material. Os ajustes sugeridos incluem:
- **Preenchimento (Infill):** 25%
- **Altura de Camada:** 0,16 mm ou 0,20 mm

#### Peças Disponíveis
As seguintes partes estão inclusas no arquivo:
1. **Pod**
2. **Parachoque Frontal**
3. **Ancoragem Frontal**
4. **Parachoque Traseiro**
5. **Ancoragem Traseira**
6. **Protetor de Pata Superior**
7. **Protetor de Pata Inferior**
8. **Suporte de Antena de Receptor**

É aconselhável revisar as fotografias fornecidas para diretrizes sobre a configuração de suportes e a posição de impressão das peças.

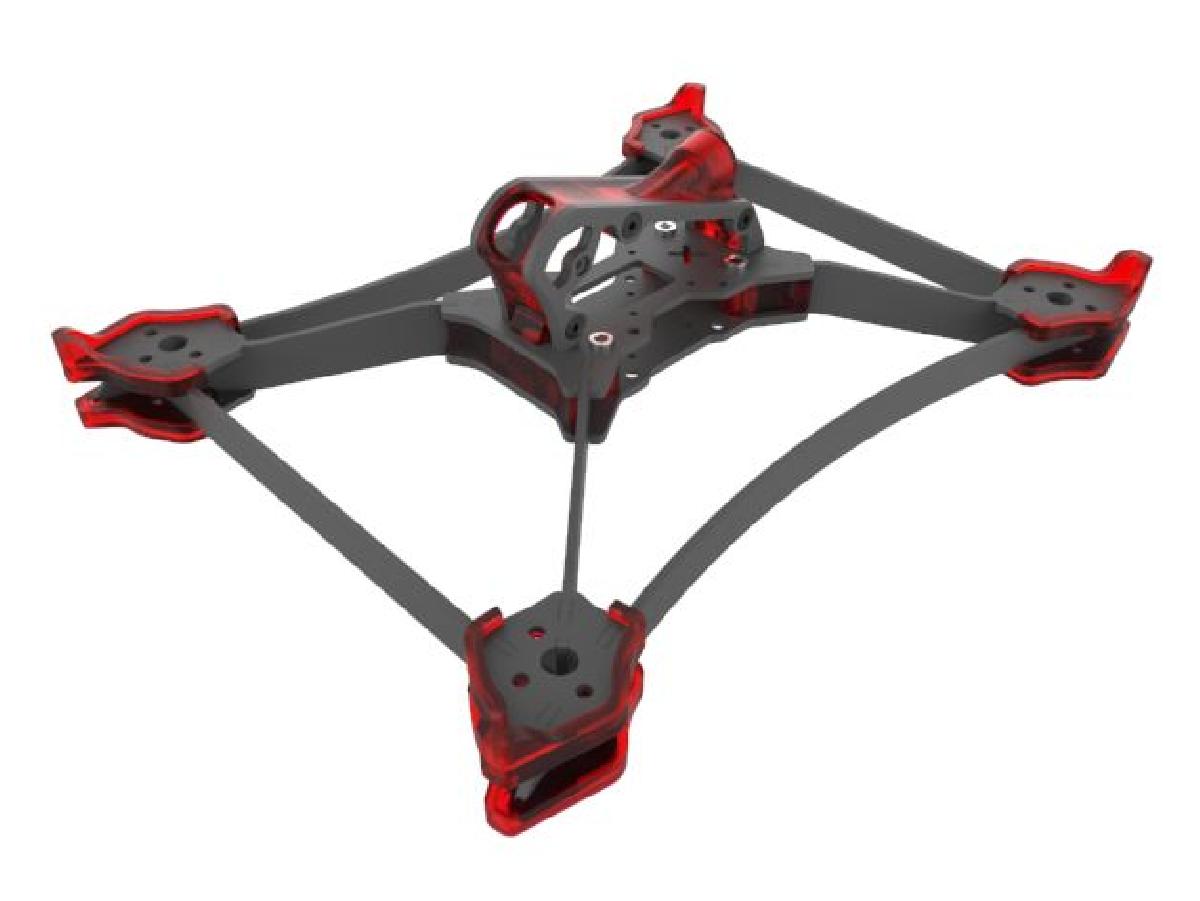

### Sobre o VertiX
O VertiX é um modelo de quadro que utiliza um design vertical para suas pernas, otimizando assim o desempenho durante o voo. As características principais do VertiX incluem:
- **Tamanho:** 222 mm
- **Peso Total:** 132 g (composição: 76 g de carbono, 26 g de hardware e 30 g de impressões 3D)
- **Espessura dos Braços:** 2,5 mm (verticalmente)
- **Eletrônica Compatível:** 30,5 x 30,5 mm / 20 x 20 mm
- **Câmera FPV:** Tamanho Nano
- **Antena:** Tamanho Micro

O design também integra um sistema exclusivo de ancoragem e placas laterais anguladas que conferem rigidez ao quadro, minimizando vibrações e folgas, o que é crucial para o sucesso em competições de drone.

### Materiais Recomendados
A lista de materiais e componentes recomendados para montagem do VertiX inclui uma seleção de motores, controladoras, e outros eletrônicos compatíveis. Aqui estão algumas das sugestões:

- **Motores:**
- [T-Motor F40 PRO III](https://www.banggood.com/T-motor-F40-Pro-III-2400KV-2600KV-3-4S-CW-Thread-Brushless-Motor-for-RC-Drone-FPV-Racing-p-1410648.html?p=3A102033279612201905)
- [iFlight Xing X2207](https://www.banggood.com/IFlight-XING-X2207-1700KV-1800KV-2450KV-2750KV-2-6S-Brushless-Motor-for-RC-FPV-Racing-Drone-p-1383454.html?p=3A102033279612201905)
- **Variadores:**
- [T-Motor F55A PRO II](https://www.banggood.com/T-motor-F55A-PROII-55A-3-6S-4-IN-1-Blheli_32-32bit-w-LED-DSHOT1200-Brushless-ESC-30_5X30_5MM-for-RC-Drone-FPV-Racing-p-1455703.html?p=3A102033279612201905)
- **Controladoras:**
- [DALRC F722 Dual](https://www.banggood.com/DALRC-F722-DUAL-STM32F722RGT6-F7-Flight-Controller-MPU6000-and-ICM20602-Built-in-OSD-for-RC-Drone-p-1346923.html?p=3A102033279612201905)
- **Câmaras:**
- [Foxeer Predator Nano v4](https://www.banggood.com/Foxeer-Nano-Predator-4-FPV-Camera-Solder-Pad-4ms-Latency-Super-WDR-for-FPV-Racing-RC-Drone-p-1558735.html?p=3A102033279612201905)

Para mais informações detalhadas sobre o modelo e a sua montagem, visite a [página do modelo](https://www.xframes.es/modelo/vertix).

### Conclusão
O modelo VertiX é um excelente exemplo de avanço na tecnologia de quadros de drones, combinando design estético e funcional. A sua impressão em 3D não só facilita a personalização, mas também protege componentes sensíveis, tornando-o uma opção atrativa tanto para entusiastas quanto para profissionais na cena de corridas de drones.
