Sobre o objeto 3D Verificar erros do Cortador de Garrafas

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

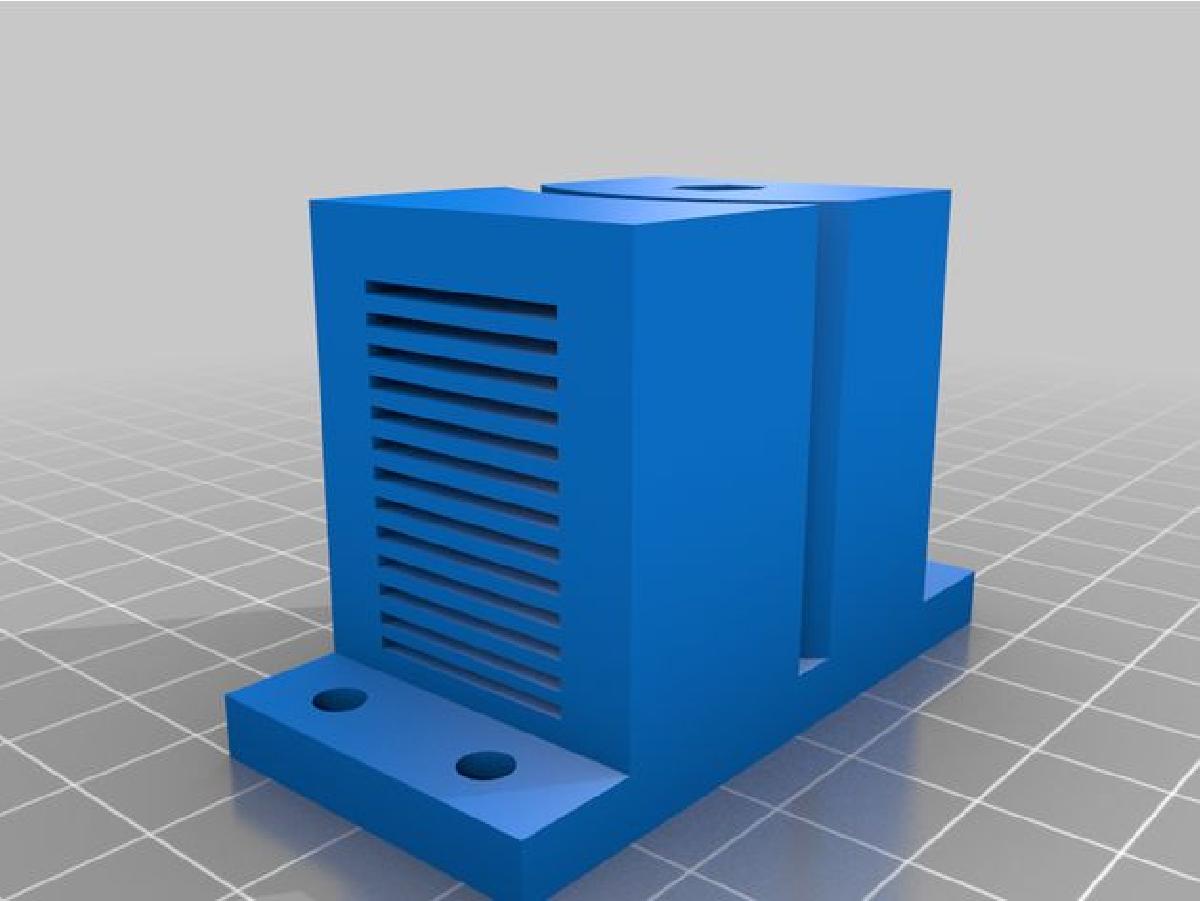

Verificar erros do Cortador de Garrafas foi projetado para Impressora 3D. CORRECAO DE ERRO- Para cortar Filamento de Garrafas, as ranhuras para o cortador estao: 2mm, 4mm, 6.25mm, 8.50mm, 10.75mm, 13mm, 15.25mm, 17.50mm, 19.75mm, 22mm, 24.25mm, 26.50mm, 28.75mm.- Dependendo da lamina que voce colocar, cortara uma espessura ou outra, dependendo da espessura da lamina do cortador. Seu design facilita o corte das garrafas devido a sua ranhura curvada em semicirculo e, se voce tiver habilidade, nao precisara da barra de apoio para a garrafa; coloque a barra para os mais novatos. Voce tambem deve ter em mente o degrau de 5mm para que, ao empurrar a garrafa para cortar, tenha a mesma superficie de 5mm para que nao ocorram irregularidades. Recomendo colocar uma chapa de 5mm de espessura para que fique no mesmo nivel da ranhura de insercao e nao tenha degrau, caso contrario, o filamento quebrara imediatamente. A zona de parafusamento tem 5mm de espessura.- Material:1 Barra para garrafa de metal ou madeira ou design 3D4 Parafusos para madeira ou metal, depende de onde voce ira parafusar1 Chapa de 5mm ou algo que a coloque no mesmo nivel que a zona de corte♾️ Garrafas para cortarFerramenta 3D para criar TINKERCAD Pagina: https://www.tinkercad.com.A Reciclar Pessoal.CORRECAO DE ERRO

Baixar

O modelo 3D intitulado "Verificar erros do Cortador de Garrafas" é uma ferramenta projetada especificamente para facilitar o corte de garrafas plásticas, incentivando a reciclagem e reutilização de materiais. O autor fez correções importantes no design e forneceu uma descrição abrangente do seu funcionamento, além dos materiais necessários para sua construção.

### Descrição do Modelo

**Estrutura e Design:**
- O cortador possui ranhuras com diferentes espessuras: 2mm, 4mm, 6.25mm, 8.50mm, 10.75mm, 13mm, 15.25mm, 17.50mm, 19.75mm, 22mm, 24.25mm, 26.50mm, e 28.75mm. Essas ranhuras permitem que o usuário escolha a profundidade do corte de acordo com a lâmina instalada.
- O design apresenta uma ranhura curvada em semicirculo, que facilita o corte das garrafas de maneira mais precisa.

**Funcionalidade:**
- Para usuários mais experientes, não é necessário usar uma barra de apoio para estabilizar a garrafa durante o corte. Contudo, para iniciantes, é recomendável usar uma barra de apoio para garantir maior segurança e precisão.
- O modelo também prevê um degrau de 5mm na base, essencial para que, ao empurrar a garrafa, a superfície de corte permaneça nivelada, prevenindo irregularidades que podem levar ao rompimento do filamento.

### Materiais Necessários
1. **Barra para garrafa**: Pode ser de metal, madeira, ou um design impresso em 3D.
2. **Parafusos**: Quatro parafusos são necessários, e a escolha entre madeira ou metal depende do material onde o cortador será fixado.
3. **Chapa de 5mm**: Essencial para garantir que a área de corte esteja no mesmo nível da ranhura de inserção, evitando que o filamento se quebre durante o uso.
4. **Garrafas plásticas**: Para serem cortadas.

### Instruções de Uso
- O usuário deve preparar a base com uma chapa de 5mm, para evitar desníveis.
- Ajustar a lâmina conforme a espessura desejada, e testar em garrafas, adaptando a técnica se for necessário.

### Criação do Modelo
O design do cortador de garrafas foi realizado utilizando a ferramenta Tinkercad, uma plataforma acessível para o design 3D que permite a criação e modificação de modelos de forma intuitiva.

### Conclusão
O cortador de garrafas é um exemplo de como um projeto simples pode facilitar a reciclagem e a criatividade ao reutilizar materiais. Com um design ajustável e consideração cuidadosa pela usabilidade, ele serve tanto para profissionais quanto para novatos na arte de reciclar. A abordagem prática e acessível certamente ajuda na conscientização sobre a importância da redução de resíduos e do uso consciente dos recursos.
