Vento funcional com helice Darrieus e gerador de fluxo axial.

Engenharia

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Vento funcional com helice Darrieus e gerador de fluxo axial.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

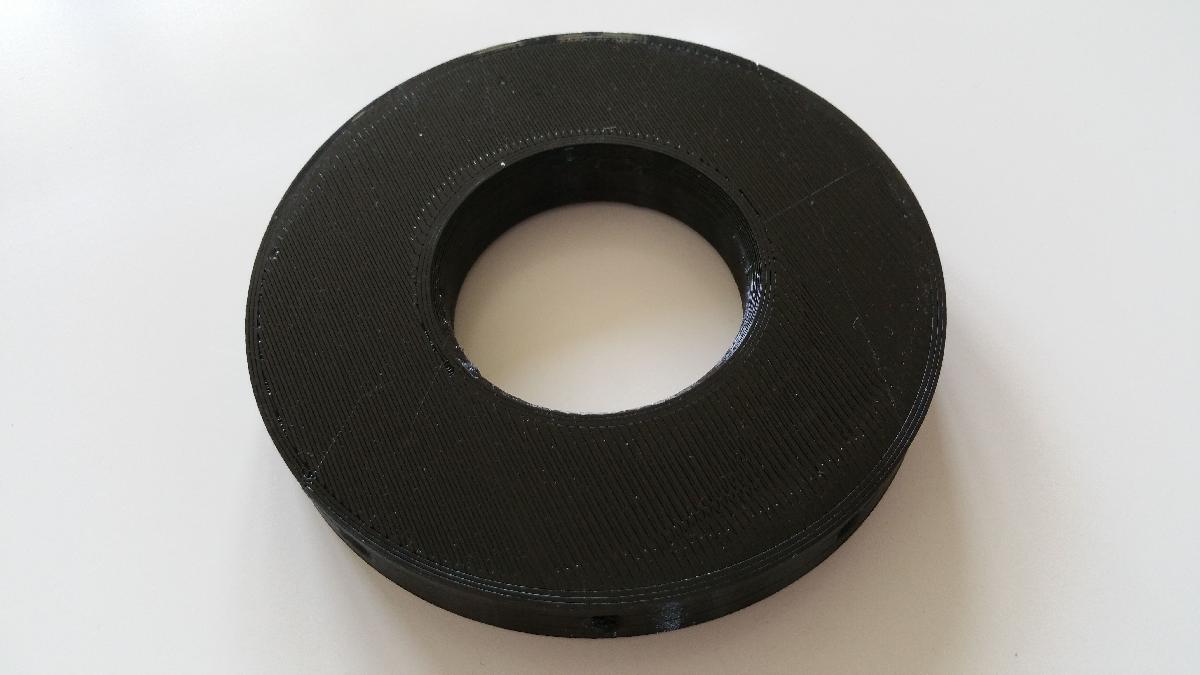

Vento funcional com helice Darrieus e gerador de fluxo axial. foi projetado para Impressora 3D. Ola, Aqui esta minha turbina eolica que e totalmente impressa em PLA 3D Fila. Todas as outras pecas para montagem podem ser facilmente encontradas online ou em lojas. Ela e totalmente funcional (ainda esta em processo, mas atualizarei minha pagina com novas fotos e comentarios) Ela e de "eixo vertical" para facilitar a passagem dos fios eletricos, mas pode ser instalada horizontalmente (por exemplo, em um telhado) Ela consiste em uma helice de tipo Darrieus que e leve e facil de construir com uma impressora 3D (em varias partes). Tem um rendimento medio, mas funciona independentemente da direcao do vento e mesmo com ventos muito fortes. Para produzir eletricidade, imprimi um gerador de "fluxo axial" em PLA 3D Fila. Ele funciona perfeitamente, consiste principalmente em uma placa de bobinas de cobre (a potencia eletrica depende do diametro do fio usado) e duas placas de imas de neodimio. Tenho uma impressora pequena (micro delta) que uso ate seus limites, entao normalmente todos podem imprimir todos os arquivos em todas as outras impressoras. (Em caso de problemas, nao hesite em me contatar para encontrarmos uma solucao juntos) Helice Darrieus: Ela consiste em tres laminas verticais que estao deslocadas em 120 graus. Cada lamina mede 60 cm de altura e 11 cm de largura. Para imprimir, modele-i varias partes que sao montadas com duas hastes rosqueadas M5 em latao. Todas as laminas sao fixadas com tubos de aco inoxidavel de 10 mm de diametro. Gerador de fluxo axial: O plato central e composto por 9 bobinas conectadas em serie em estrela e coladas entre duas pecas de PLA (com uma cola epoxi). Usei cobre de 0,5mm de diametro 9x 15 metros. As placas de imas sao feitas de imas de neodimio 20mmx10mmx10mm, 12 cada. Eles tambem sao fixados com uma cola epoxi. Todo o metal utilizado e de aco inoxidavel, exceto as hastes rosqueadas que sao feitas de latao (para ser mais barato). Eu "retifico" entao a corrente com duas pontes de diodos conectadas entre as tres fases. Espero ter sido claro em minhas explicacoes, mas posso fazer os diagramas se necessario. Nao hesite em me contatar diretamente pelo meu endereco de e-mail ([email protected]) se voce precisar que eu o ajude a construir ou que eu te envie alguns itens. Boa impressao. Postei online um suporte para fixar a turbina eolica em um tubo de 40mm de diametro, mas a parte do gerador e modelada com varios furos de montagem, entao voce pode facilmente modelar um suporte adaptado as suas necessidades.Se voce tiver problemas para modelar, nao hesite em me contatar. Ola a todos,O concurso agora terminou, mas continuarei a fazer alteracoes para melhorar a producao de eletricidade com a turbina eolica sempre que possivel.Particularmente, gostaria de adicionar um conjunto de engrenagens com uma relacao de 1:5 ou 1:6 para utilizar a capacidade maxima do gerador.Espero realmente ganhar o primeiro premio para ultrapassar os limites da minha pequena impressora e fazer uma nova versao mais poderosa da turbina eolica.Obrigado a todos pelo acompanhamento e pelos seus comentarios.Boa impressao. Frances : Bonjour, Voici mon eolienne qui est entierement imprimee en PLA. Toutes les autres pieces pour l'assemblage se trouvent facilement sur internet ou en magasin. Elle est completement fonctionnelle (elle est encore en cours de fabrication mais je mettrai ma page a jour avec des photos et des nouveaux commentaires) Elle est a "axe vertical" pour faciliter le passage des fils electriques mais elle peut etre installee horizontalement (sur un toit par exemple) Elle est constituee d'une helice de type Darrieus qui est legere et facile a construire avec une imprimante 3D (en plusieurs parties). Elle a un rendement moyen mais fonctionne quelque soit la direction du vent et meme avec des vents tres importants. Pour produire l'electricite, j'ai imprime un generateur "a flux axial" en PLA. Il fonctionne parfaitement, il est constitue principalement d'un plateau de bobines de cuivre (la puissance electrique depend du diametre du fil utilise) et de deux plateaux d'aimants neodyme. J'ai une petite imprimante (micro delta) que j'utilise jusqu'a ses limites donc normalement tout le monde peut imprimer tous les fichiers sur toutes les autres imprimantes. (En cas de problemes, n'hesitez pas a me contacter pour trouver une solution ensemble) Helice Darrieus : Elle est constituee de trois pales verticales qui sont decalees de 120 degres. Chaque pale mesure 60 cm de hauteur et 11 cm de large. Pour pouvoir les imprimer, je les ai modelisees en plusieurs parties qui sont assemblees avec deux tiges filetees M5 en laiton. Toutes les pales sont fixees avec des tubes inox de 10 mm de diametre. Generateur a flux axial : Le plateau central est constitue de 9 bobinages montes en serie en etoile et colles entre deux pieces de PLA (avec une colle epoxy). J'ai utilise du cuivre de 0.5mm de diametre 9x 15 metres. Les plateaux d'aimants sont constitues de 12 aimants neodyme 20mmx10mmx10mm chacun. Ils sont egalement fixes avec une colle epoxy. Tout le metal utilise est en inox, sauf les tiges filetees qui sont en laiton (pour etre moins cheres). Je "redresse" ensuite le courant avec deux ponts de diodes montes entre les trois phases. J'espere avoir ete clair dans mes explications, mais je peux vous faire des schemas si besoin. N'hesitez pas a me contacter directement sur mon adresse mail ([email protected]) si vous avez besoin que je vous aide a construire ou que je vous envoie certains elements. Bonne impression. J'ai poste en ligne un support pour fixer l'eolienne sur un tube de 40mm de diametre mais la partie du generateur est modelisee avec plusieurs trous de fixation donc vous pouvez modeliser facilement un support adapte a vos besoins.Si vous avez des problemes pour modeliser, n'hesitez pas a me contacter. Bonjour a tous,Le concours est maintenant termine mais je continuerai a apporter des modifications pour ameliorer la production de courant avec cette eolienne autant que possible.Je voudrais notamment ajouter un jeu d'engrenages avec une demultiplication de 1 pour 5 ou 1 pour 6 pour utiliser le maximum des capacites du generateur.J'espere vraiment gagner le premier prix pour repousser les limites de ma petite imprimante et fabriquer une nouvelle version plus puissante d'eolienne.Merci a tous pour votre suivi et vos feedbacks.Bonne impression.
