Sobre o objeto 3D Ventilador de capa (layer fan duct) 60mm para Geeetech i3 Pro B

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

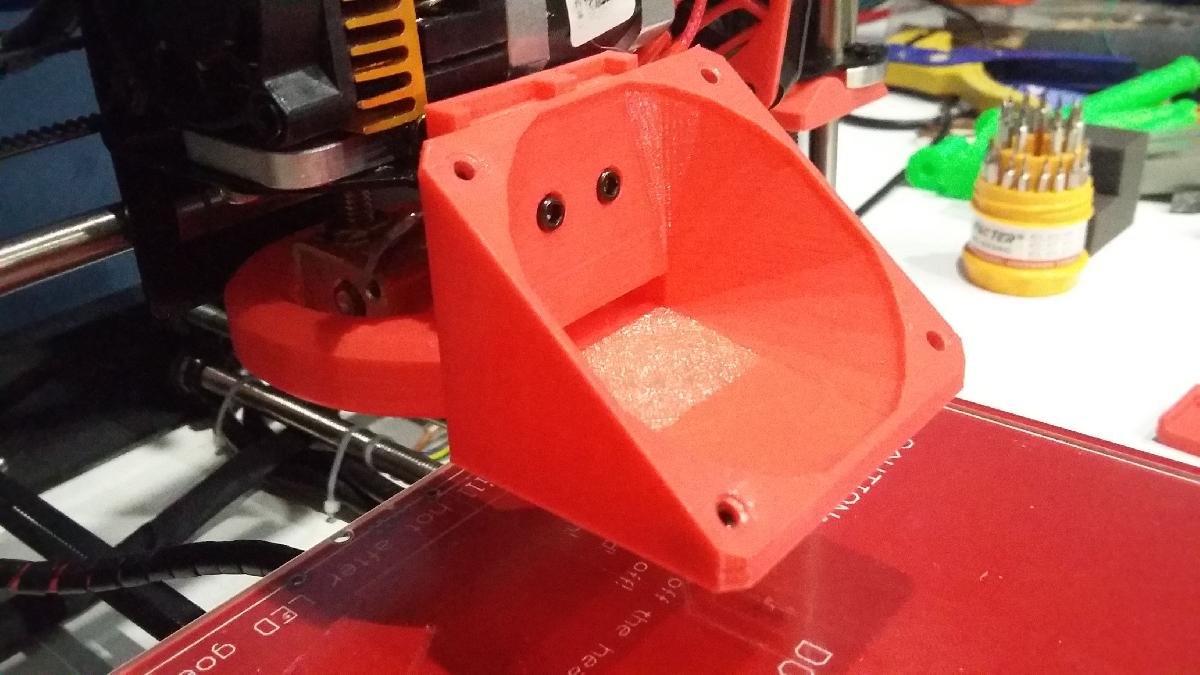

Ventilador de capa (layer fan duct) 60mm para Geeetech i3 Pro B foi projetado para Impressora 3D. Trata-se de um ventilador de camada adaptado para o carrinho de metal que vem com meu Geeetech I3 Pro B.E ajustavel em altura ao ser montado em 2 pecas.Utiliza-se a parafernalia que vem sobressalente com este modelo de impressora.Primeiro, acople o suporte nos 2 furos que o proprio suporte do extrusor possui e coloque 2 pecas quadradas que servem para fixar as estruturas.Antes de colocar o ventilador no suporte, recomenda-se parafusar 4 porcas que vem com a impressora nos furos onde vai o ventilador de 6cm.Em seguida, coloque o ventilador sobre o suporte e parafuse as pecas quadradas sem apertar demais, depois ajuste a altura desejada e finalize apertando para deixa-lo fixo.Usei a grade deste link para proteger o ventilador.http://www.thingiverse.com/thing:377648Um grande abraco a todos.

Baixar

O modelo 3D "Ventilador de capa (layer fan duct) 60mm para Geeetech i3 Pro B" é um componente projetado para melhorar a eficiência de resfriamento da impressora 3D Geeetech i3 Pro B. Este ducto de ventilador é especialmente adaptado para o suporte do extrusor da impressora, permitindo um resfriamento otimizado das camadas durante o processo de impressão.

### Principais Características do Modelo:

1. **Compatibilidade:** O modelo é feito especificamente para o sistema de carrinho de metal da Geeetech i3 Pro B, aproveitando a estrutura existente da impressora.

2. **Ajustabilidade:** A montagem do ventilador é feita em duas partes, o que permite ao usuário ajustar a altura do ventilador conforme necessário. Essa característica proporciona maior flexibilidade para otimizar o fluxo de ar dirigido ao objeto impresso.

3. **Utilização de Materiais Existentes:** O design foi pensado para utilizar as peças e ferragens que já vêm com a impressora, minimizando a necessidade de aquisição de componentes adicionais.

### Instruções de Montagem:

1. **Fixação do Suporte:** Primeiramente, o usuário deve acoplar o suporte do ventilador nos buracos do suporte do extrusor, utilizando duas peças quadradas para fixar as estruturas.

2. **Preparação do Ventilador:** Antes de instalar o ventilador de 60mm, é recomendado que o usuário parafuse quatro porcas (fornecidas com a impressora) nos furos onde o ventilador será posicionado. Isso garante um suporte sólido e estável.

3. **Instalação do Ventilador:** Depois de fixar o suporte, o ventilador deve ser posicionado sobre o suporte e as peças quadradas devem ser parafusadas, mas sem apertar completamente. Isso permitirá ajustes na altura. Após a definição da altura adequada, o ventilador pode ser firmemente fixado.

4. **Proteção do Ventilador:** O autor também menciona a utilização de uma grade para proteger o ventilador, indicando um link para a grade compatível.

### Considerações Finais:

Este projeto visa não apenas melhorar o desempenho da impressora, mas também facilitar a customização que os usuários desejam. A capacidade de fazer ajustes na altura do ventilador é um recurso valioso que pode resultar em melhores acabamentos nas impressões, especialmente ao trabalhar com materiais que exigem resfriamento eficiente. O autor finaliza com uma saudação cordial, reforçando a comunidade de entusiastas de impressoras 3D.
