Sobre o objeto 3D Veleta

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

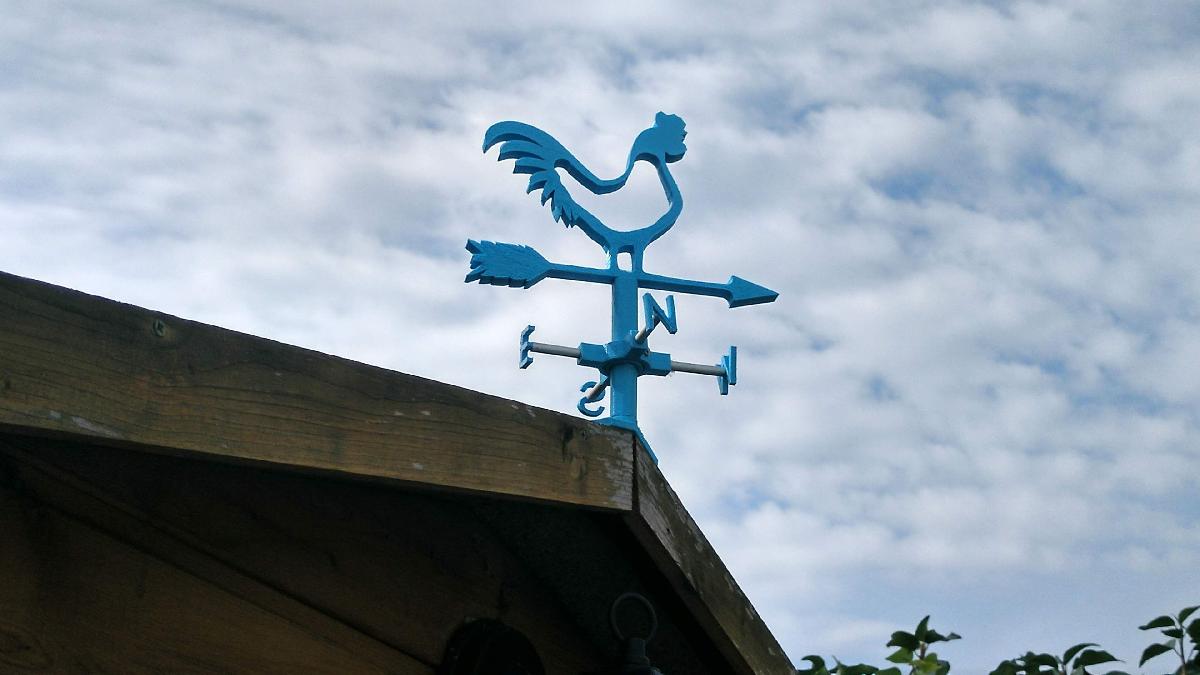

Veleta foi projetado para Impressora 3D. Esta veleta foi criada com filamento PLA 3D Fila de cor azul utilizando uma impressora 3D Anet8. Tem uma altura de 30 cm.A veleta e composta de seis pecas que formam o corpo da veleta e de quatro pecas para os quatro pontos cardeais (rosa dos ventos).Todas as pecas estao unidas por varas de aluminio oco de um diametro de 6 mm. Quatro varas devem ter um comprimento de 45 mm, com as quais se monta a rosa dos ventos. Uma vara de 70 mm une as pecas Peca_n2 e Peca_n5, esta vara nao deve estar presa ou bloqueada por qualquer meio para permitir que a parte superior da veleta (galo) gire livremente. Todas as varas de 45 mm se conectam a Peca_n3 por pressao, provavelmente sera necessario ajustar os buracos onde as varas sao introduzidas, nao e necessario cola-las, elas entram por pressao.Precisam-se de dois parafusos de 2 mm para fixar as pecas e criar a rosa dos ventos e de dois parafusos (ou quatro se for utilizado o SuporteRedondo) de 3 mm para a fixacao de todo o conjunto em seu lugar.A Peca_n1 e a Peca_n2 sao colocadas por pressao, nao e necessario adesivo.A Peca_n3 e a Peca_n4 permitem ajustar a orientacao cardinal dos pontos cardeais, a Peca_n3 suporta as varas para formar a rosa dos ventos, tem um contorno interior redondo, tem dois orificios para introduzir dois parafusos que atravessarao a Peca_n4.A Peca_n4 tem um contorno exterior redondo (para se ajustar com a Peca_n3) e um contorno exterior como a Peca_n5.Serao utilizados dois parafusos nos orificios da Peca_n3 que serao cravados atravessando a Peca_n4 e ate alcancar a Peca_n5, bloqueando assim a orientacao cardinal.A Peca_n5 e a ultima peca do suporte vertical, e a parte inferior da veleta e se une com um parafuso a Peca_n6. Ambas as pecas tem um sistema de buracos e espigas para conecta-las, provavelmente sera necessario lixar ligeiramente as espigas para que entrem nos buracos. Tem um deslocamento de 0,5 mm.A Peca_n6 e o pe que sustenta toda a estrutura, tem um orificio para colocar um parafuso que sera cravado na Peca_n5. Esta projetada com uma inclinacao de 15º que corresponde a inclinacao que tem o telhado da minha casinha do jardim. Para facilitar a instalacao em outros locais que sejam planos, em vez desta peca pode-se utilizar a peca do arquivo BaseRedonda.

Baixar
