Sobre o objeto 3D VEE CORE XY

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

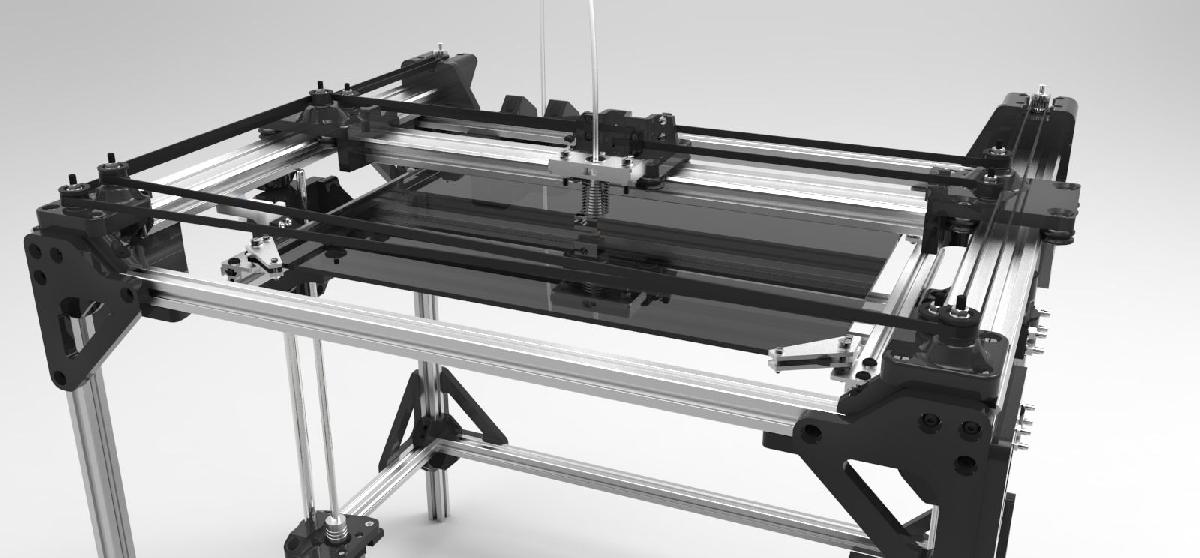

VEE CORE XY foi projetado para Impressora 3D. Um prototipo de impressora Core XY que eu projetei ha algum tempo. Ele usa trilhos lineares em V para os ganchos x e y e rolamentos lineares padrao para o eixo z. Um extrusor Greg Wades Reloaded com um adaptador Bowden E3D e utilizado. As polias sao impressas em 3D e funcionam perfeitamente. O sistema de ganchos x e y do sistema Core XY foi testado, como mostrado no video. Mas o resto ainda nao foi construido, entao ainda nao foi comprovado em condicoes do mundo real. (Trabalho em andamento)Este video mostra os ganchos x e y em acao.BOMMotores de passoNema 17 5xParafuso de avancoBarra roscada padrao de 8mm Comprimento-300mm 2xAcopladorAcoplador de 8mm para 5mm 2xPoliaPolia GT2 2xRolamentosRolamento (Diametro externo de 16mm - Diametro interno de 5mm - Largura de 4mm) 16xCorreiasCorreia GT2 >10m ComprimentoExtrusorSistema de extrusor Greg Wades ReloadedPorcasPlaca roscada 200PORCA M5 46PORCA M3 41ParafusosPARAFUSO HEX M3 Comprimento- 10mm 18xPARAFUSO HEX M3 Comprimento- 15mm 22xPARAFUSO HEX M3 Comprimento- 20mm 1xPARAFUSO HEX M5 Comprimento- 10mm 200xPARAFUSO HEX M5 Comprimento- 15mm 20xPARAFUSO HEX M5 Comprimento- 25mm 8xPARAFUSO HEX M5 Comprimento- 40mm 18xArruelaARRUELA M3 41xARRUELA M5 246xAdaptador BowdenADAPTADOR BOWDEN E3D + 1m de tubo de teflon x1Pecas impressas em 3DSuporte de angulo do motor esquerdo montagem do motor de passo 1xSuporte de angulo do motor direito 1xSuporte de polia traseira esquerda 1xSuporte de polia traseira direita 1xSuporte de angulo 100mm topo traseiro direito 1xSuporte de angulo 100mm topo traseiro esquerdo 1xSuportes de angulo laterais superiores 2xSuportes de angulo laterais superiores B 2xSuporte de canto A 2xSuporte de canto B 2xSuporte de montagem da polia traseira 2 2xSuporte elevador da polia traseira 2xCarrinho do eixo Y 2xSuporte do carrinho para trilho x 2xSuporte de angulo do estagio z 4xSuporte do estagio z 2xSuporte de rolamento linear pla 4xSuporte superior do eixo linear 2xSuporte inferior do trilho linear 2xSuporte de montagem do suporte inferior do trilho linear 4xSuporte de angulo 100mm 8xSuporte de extrusor greg 2xMontagem do extrusor greg 1xClampe de correia 4xSuporte do fim de curso z para extrusao 1xDeslizamento do fim de curso z 1xSuporte de extrusao 16xPolia 8xExtrusao de aluminioPerfil 20 I-Type slot 5 Comprimento - 696mm 2xPerfil 20 I-Type slot 5 Comprimento - 500mm 4xPerfil 20 I-Type slot 5 Comprimento - 460mm 2xPerfil 20 I-Type slot 5 Comprimento - 616mm 2xPerfil 20 I-Type slot 5 Comprimento - 550mm 2xPerfil 20 I-Type slot 5 Comprimento - 300mm 2xEixo linearEixo de 12mm Diametro Comprimento - 400mm 2xRolamento linearRolamento linear 12mm LM12UU 4x
