Sobre o objeto 3D Variometro
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

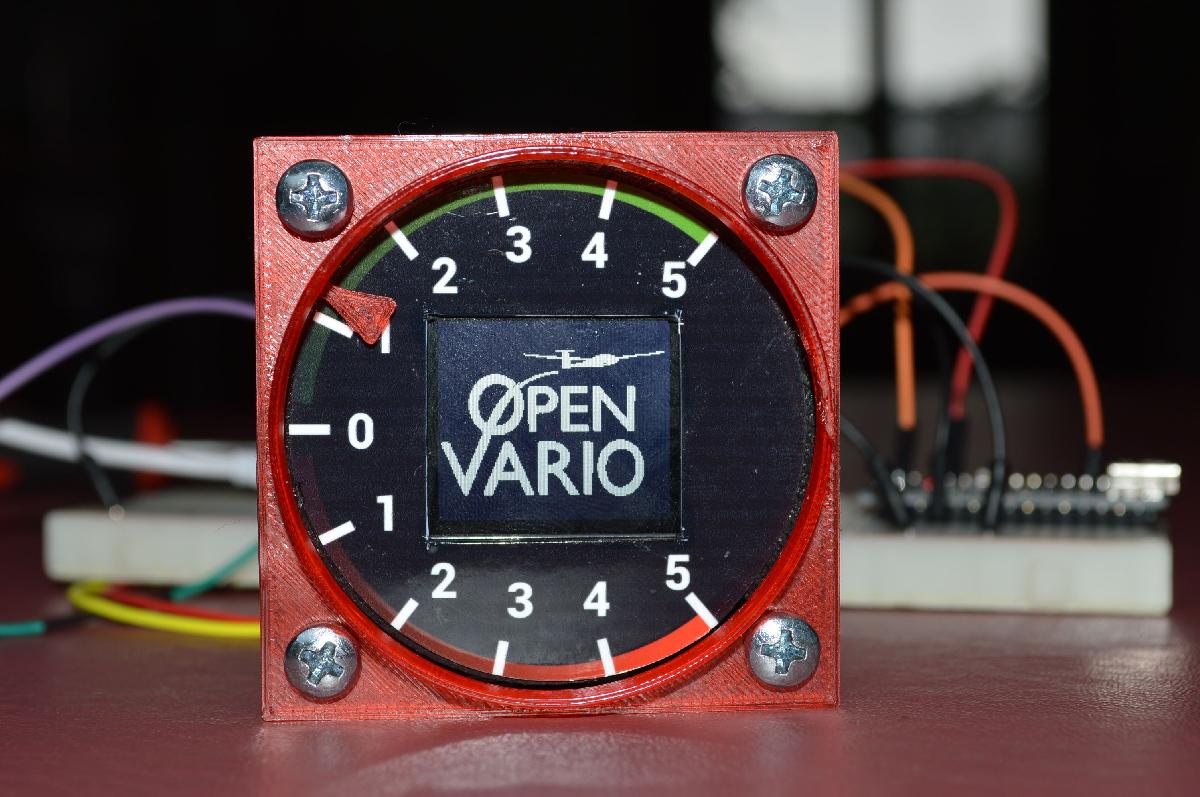

Variometro foi projetado para Impressora 3D. Variometro com agulha mecanica e LCD para uso com Openvario. Tambem pode ser usado para simuladores. Trabalho em progresso. Este e um instrumento padrao de 60x60mm (buraco de 57mm de diametro). E projetado em torno do motor de passo x27.168, um codificador rotativo (Keyes 040 por enquanto) e um destes dois displays: 1.3 SHARP Memory LCD. 1.54 Waveshare E-ink display. Ambos os displays sao perfeitamente legiveis a luz do sol, mas nao tem retroiluminacao. Construtores de simuladores de cockpit podem querer usar um OLED em vez disso e terao que modificar o design. Os displays eink parecem um pouco melhores, sao maiores e tem uma resolucao mais alta; mas a taxa de atualizacao e lenta, na ordem de 2 quadros por segundo. Este motor de passo de 5V pode ser acionado diretamente de um arduino, mas para um movimento mais suave, recomendo que voce use um controlador de microstepper como o AX1201728SG. Mais informacoes aqui: Para uso com Openvario, o codigo ainda esta sendo trabalhado, voce pode acompanhar este projeto aqui: Eu vou modificar o design para acomodar a eletronica mais tarde, uma vez que eu tenha decidido sobre os componentes. Por enquanto, voce tera que aloja-los externamente ou fazer algo voce mesmo. Os 3 principais parafusos sao de tamanho M4 e se encaixam por atrito por enquanto. Para o codificador, tambem use um parafuso M4 ou um eixo liso. 2 parafusos M3 sao usados para segurar os modulos juntos durante a montagem.
