Sobre o objeto 3D Valvula a prova de ar com filtro de filamento para caixa plastica.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

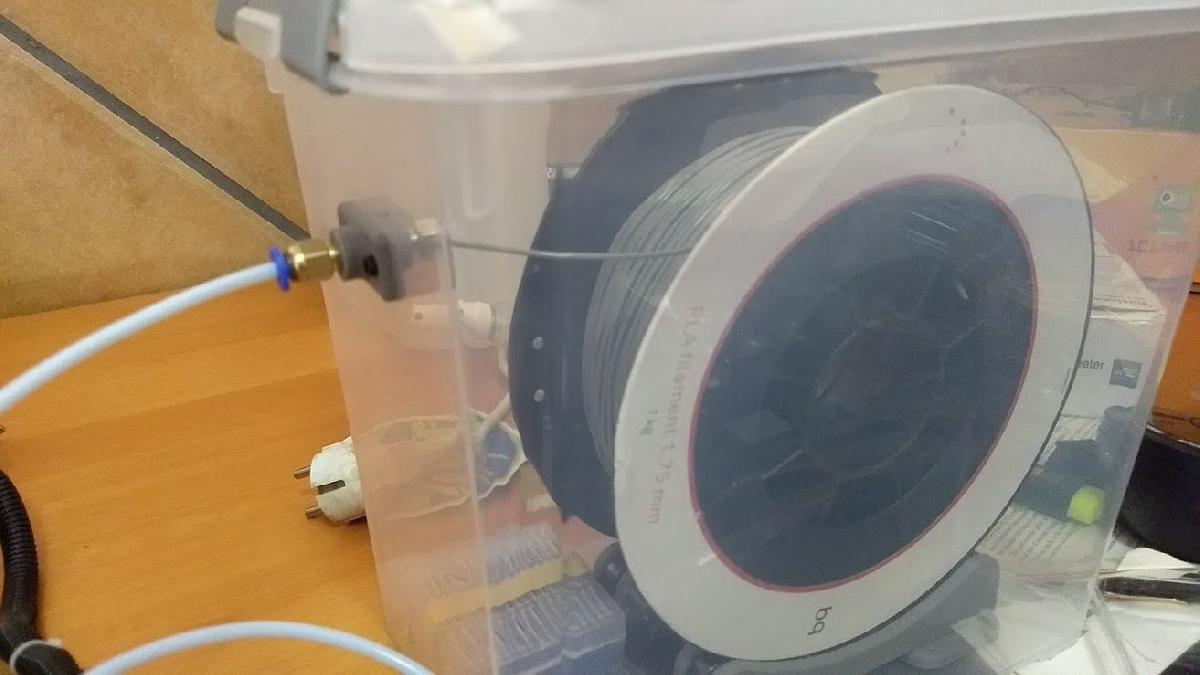

Valvula a prova de ar com filtro de filamento para caixa plastica. foi projetado para Impressora 3D. de Outubro. Versao 2 carregadaA valvula interna foi projetada com um orificio mais largoEstes sao dois conectores para usar em uma caixa plastica para manter a umidade longe e deixar os filamentos em boas condicoes. A parte externa se acopla a uma valvula pneumatica tipo bowden de 6 mm. Eu pedi isso no aliexpress http://tinyurl.com/yaln4pk8. Dois parafusos M3 de 15mm com uma cabeca redonda de 5,4mm (aproximadamente) podem ser usados para unir as duas partes. Na peca interna, duas porcas de nylon hexagonais de 5,4mm sao usadas. Eu fiz um grande buraco quadrado na parte interna para introduzir uma espuma ou uma gaze a ser usada como um filtro para limpar o filamento, como uma opcao. O buraco superior e projetado para adicionar oleo, se desejado, para lubrificar o filamento. Um elastico fino pode ser colocado na parte externa para garantir a vedacao. Suportes na impressao nao sao realmente necessarios, embora melhorem a qualidade da cavidade interna, algo que nao e realmente importante. Incluo os arquivos originais do Fusion360 para aqueles que desejam alterar detalhes.A altura da camada de 0,15 e importante na peca externa, uma vez que a conexao pneumatica e roscada.EspañolEste es un conector que se usa para crear una valvula y ponerla en una caja de plastico para mantener los filamentos aislados de la humedad del aire. La pieza externa esta diseñada para que se le acople una valvula neumatica tipo bowden con rosca de 6mm comprado en Aliexpress http://tinyurl.com/yaln4pk8 . Las dos piezas se unen entre si con tornillos M3 de 15mm de longitud. La cabeza del tornillo M3 debe ser redonda y tener un diametro aproximado de 5,4mm, y las tuercas de la pieza interna lo son con nylon (para que no se aflojen) con un tamaño aproximado de 5,4mm. La pieza interna contiene un hueco donde se le puede acoplar una esponja o una gasa que sirva como filtro para limpiar el filamento, y la misma pieza tiene un agujero en la parte superior por la que se puede añadir aceite si se desea lubricar el filamento conforme sale y se limpia. Se puede usar una delgada tira de goma en la parte exterior para asegurar la estanqueidad aun mas. El uso de soportes en la impresion para sostener la pieza interna es opcional. No es estrictamente necesario usarlo pero mejoraria algo la cavidad. Es importante imprimir con una altura de 0,15mm porque el alojamiento de la valvula neumatica esta creada con pasos de rosca.Incluyo los archivos originales hechos con Fusion360 por si alguien quiere cambiar o modificar algo.
