Sobre o objeto 3D Vagoes de bogie para trilhos de madeira e Plarail etc.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

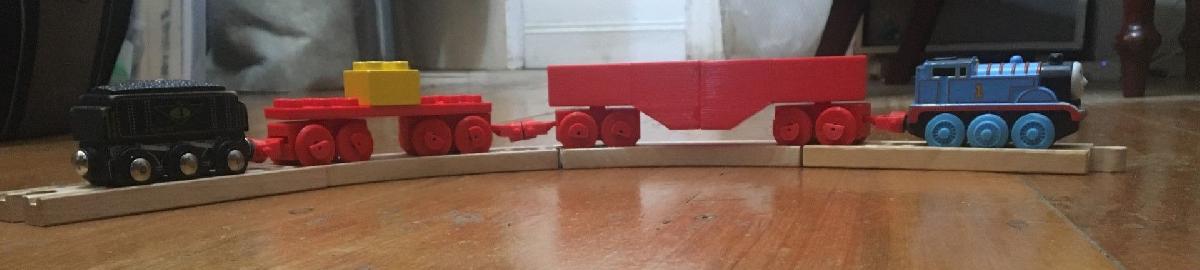

Vagoes de bogie para trilhos de madeira e Plarail etc. foi projetado para Impressora 3D. Instrucoes para vagoes de bogie para ferrovias de madeira.Estes sao vagoes de bogie para ferrovias de madeira Brio/Ikea, etc. Eles tambem podem ser usados em trilhos de plastico Plarail. Ao contrario de outras pecas de trem desta serie, estes nao possuem rodas de trilho com flange e sao projetados para se encaixar na largura dos trilhos de madeira tipicos. Desde que o trilho esteja reto, seu filho pode construir estruturas sem se preocupar com o espaco lateral da linha.A espinha do Duplo tambem aceita Lego e Megablocks, etc.Todas as pecas podem ser impressas em uma impressora pequena com tamanho de cama de 100mm. Todas as pecas podem ser impressas sem suporte, exceto onde indicado. Minha impressora (UP mini 2 ES) sempre precisa de rafts, a sua pode nao precisar.Para cada vagao voce precisa:• 2 x corpos de bogie• 8 x rodas• 8 x pinos de roda• 2 x acopladores (suporte necessario)• 4 x parafusos de maquina M3x15mm• 2 x imas de ferrite, 10mm de diametro x 8mm de altura• 1 x topo do vagao correspondente.Topos de vagaoDuplo - O topo do Duplo pode ser impresso em uma unica peca sem suporte. Apos a impressao, cole cada um dos dois postes nos buracos da placa principal. As partes superiores dos postes devem estar niveladas com a superficie superior da placa (desconsiderando os pinos).Cacamba - O topo da cacamba deve ser montado usando duas impressoes da extremidade da cacamba. Essas pecas devem ser impressas com suporte. As duas partes se encaixam com abas de posicionamento, mas devem ser coladas para um trabalho permanente.Vagao aberto - O topo do vagao aberto pode ser impresso em uma unica peca sem suporte. Apos a impressao, cole cada um dos dois postes nos buracos da placa principal. As partes superiores dos postes devem estar niveladas com a superficie superior do chao.Mais topos de vagao virao, por favor, verifique novamente mais tarde.MontagemColoque cada roda em um pino de roda com o cubo voltado para os pontos e o lado liso para baixo. Segure os pontos e gire a roda. Ela deve girar muito livremente, se nao, verifique cuidadosamente se ha fios extras de plastico no pino ou irregularidades na roda. Limpe com uma lima, se necessario.Verifique se os buracos do eixo no corpo do bogie estao limpos e livres de detritos plasticos, em seguida, pressione cada pino em um buraco ate que clique no lugar. Verifique se a roda ainda gira.Monte os acopladores removendo cuidadosamente todo o material de suporte para que o rotor possa girar livremente. Empurre um dos dois bushings (pequenos aneis circulares) para dentro do buraco no haste. Aperte cuidadosamente um ima no rotor. Para isso, um grampo pode ser util para garantir que as faces do rotor e do ima estejam paralelas.Comece um parafuso no buraco da extremidade da fenda no bogie, parafusando de baixo. Pare quando cerca de 1mm de rosca estiver visivel na fenda. Vire o bogie e coloque o buraco do acoplador sobre o parafuso (verifique olhando atraves do buraco). O ima giratorio esta deslocado do centro do haste. Para a maioria dos trens de madeira, o ima deve estar mais abaixo do que a haste. Em seguida, continue parafusando ate que a cabeca esteja apenas na cavidade na parte inferior. Verifique se o acoplador pode se mover facilmente.Comece um parafuso em cada poste no topo do vagao escolhido. Parafuse de baixo. Remova os parafusos. Deixe o topo do vagao sobre os bogies para que os postes estejam nos buracos. Vire o vagao e insira os parafusos pelos pequenos buracos no centro da parte inferior dos bogies. Parafuse ate que a cabeca esteja apenas na cavidade na parte inferior, nao aperte demais. Verifique se os bogies se movem livremente, se nao, afrouxe o parafuso do centro cerca de meia volta.NotasPratique iniciar um parafuso em cada uma das quatro localizacoes acima antes da montagem. Dessa forma, voce pode cortar uma rosca com menos chance de quebrar algo.A forma da roda, a bitola e o espaco sob o corpo sao todos compativeis com Plarail. Se desejado, voce pode substituir um acoplador com ima por um link feminino Plarail sobressalente ou um pequeno clipe de papel. Para um conector masculino, escolha um pequeno gancho (pequeno para que, se o trem cair, o gancho passe pela fenda no link feminino sem quebra-lo). Ha um furo guia em ambas as extremidades dos bogies para ajudar a iniciar um gancho na altura correta. Um par de furos guia mais altos esta la caso voce precise se conectar a algum outro brinquedo.Os furos verticais extras no bogie sao para sistemas de acoplamento nao padrao e podem ser ignorados.Seguranca. Antes da montagem, os imas sao perigosos se engolidos por criancas pequenas. Mantenha-os em seguranca ate que estejam firmemente inseridos nos acopladores.Observacao sobre o arquivo SCAD. A fonte para a maioria das pecas e fornecida para aqueles que desejam brincar com isso. Nao afirmamos que e um codigo ideal. Nao e adequado ser usado no personalizador do Thingiverse porque tantas pecas diferentes estao em um unico arquivo. No entanto, quase tudo pode ser ajustado se voce tentar. Voce tambem encontrara rodas com flange que permitiriam que voce operasse trens sobre trilhos reais, alem de madeira. Para isso, pode ser necessario ajustar a variavel “iww” (well interno da roda) para alcancar a bitola e as dimensoes corretas para pontos em escala, etc.Modelos relacionados:Conectores de trilho para ferrovias de madeira para Plarail (e outros sistemas) https://www.thingiverse.com/thing:5024058 Varios outros itens de material rodante: https://www.thingiverse.com/densha/designs Observe que muitos trens de bitola 0 (O-gauge, bitola de 32mm, ferrovia OS, etc.) tambem funcionarao em ferrovias de madeira, mas locomotivas longas nao conseguem fazer as curvas fechadas encontradas nos trilhos de madeira. Sistemas de acoplamento alternativos podem ser encontrados entre os itens acima. Se voce nao se importa em se conectar ao Brio, etc., entao voce pode ficar sem imas.AgradecimentosO topo do Duplo foi inspirado por https://www.thingiverse.com/thing:746760Os pinos de roda que se encaixam e os buracos de eixo sao copiados de https://www.thingiverse.com/thing:5454591

Baixar

O arquivo "Vagoes de bogie para trilhos de madeira e Plarail" é um modelo 3D desenhado especificamente para ser impresso em impressoras 3D pequenas, facilitando a criação de vagões compatíveis com ferrovias de madeira, como as da marca Brio ou Ikea, assim como trilhos de plástico Plarail. Este projeto é interessante por várias razões:

### Compatibilidade
Os vagões são projetados sem rodas flanghadas, tornando-os adequados para trilhos de madeira típicos. Isso permite que crianças construam estruturas criativas sem se preocupar com a folga lateral dos trilhos. Além disso, o design aceita peças de outros brinquedos, como Lego e Megablocks, expandindo as possibilidades de brincar.

### Instruções de Impressão
Uma das principais vantagens do modelo é que todas as peças podem ser impressas em impressoras 3D com uma cama de 100 mm. A maioria das peças é projetada para ser impressa sem suporte, o que facilita o processo de impressão — uma característica que agrada a muitos usuários iniciantes.

### Componentes Necessários
Para montar cada vagão, o kit exige diversos componentes, incluindo:
- 2 corpos de bogie
- 8 rodas
- 8 pinos de roda
- 2 acopladores (que necessitam de suporte durante a impressão)
- 4 parafusos M3x15 mm
- 2 ímãs de ferrite
- 1 tampa de vagão correspondente

As instruções detalhadas sobre como imprimir e montar as peças garantem uma experiência de montagem acessível e divertida.

### Montagem
Embora as instruções sejam bastante detalhadas, os passos principais incluem a montagem das rodas nos pinos, a inserção dos acopladores e a montagem das tampas dos vagões. As instruções também ressaltam a importância de checar o funcionamento das partes móveis e a limpeza das peças para garantir que tudo funcione adequadamente.

### Segurança
É importante notar que os ímãs podem ser perigosos se ingeridos por crianças pequenas, então as instruções enfatizam a segurança durante o manuseio e a montagem.

### Customização
O modelo também inclui um arquivo SCAD, permitindo que usuários mais experientes ajustem as dimensões se desejarem personalizar o design. Isso pode ser útil para aqueles que desejam adaptar o modelo para diferentes sistemas ou escalas.

### Agradecimentos e Relações com Outros Modelos
O autor também dá crédito a fontes de inspiração e a outros modelos que podem ser encontrados no Thingiverse, mostrando uma abordagem colaborativa e aberta no design de brinquedos.

### Considerações Finais
Este modelo é um excelente exemplo da capacidade da impressão 3D de enriquecer o tempo de brincadeira das crianças ao permitir que pais e filhos criem juntos. Com instruções claras e uma abordagem modular, é uma ótima adição à coleção de qualquer entusiasta de ferrovias de brinquedo.
