Sobre o objeto 3D V7 X Frame

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

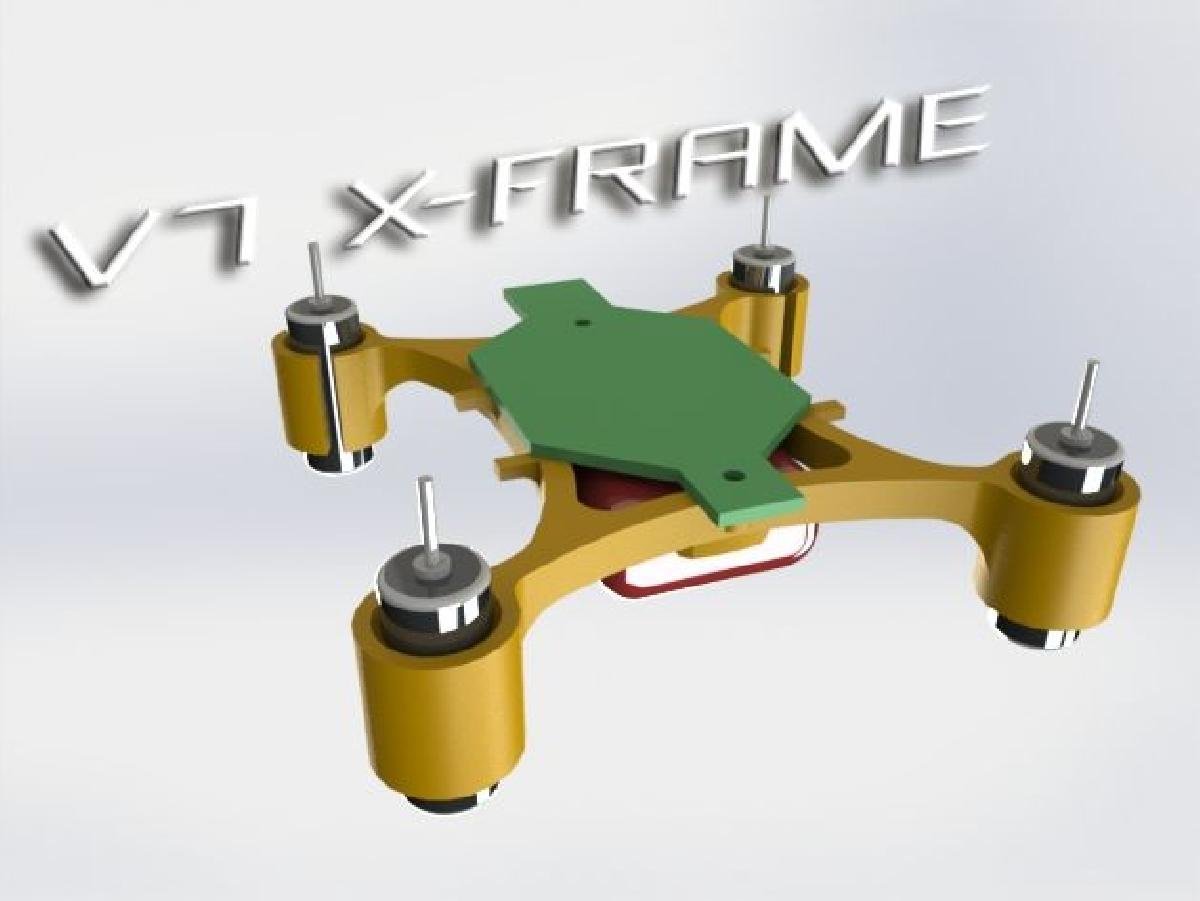

V7 X Frame foi projetado para Impressora 3D. Apresento a V7 do meu frame para motores 615. ObjetivosEliminar os protetores das helices.Redesenhar a geometria inicial do e010 F36 H36, concentrando todo o material em conectar os motores e a placa controladora, da maneira mais simples e eficaz: a forma de X. -Modificar os suportes de motores, adicionando um pequeno corte para que entrem facilmente sem quebrar o chassi, e que ao mesmo tempo fiquem bem apertados.Comportamento:Nota-se mais nervoso, mais agil e com mais impulso; em definitiva, e muito mais rapido.Mesmo em grandes descidas de altura, consegue recuperar sem tocar o chao quando antes nao podia. Dados Tecnicos:Tamanho: Versao 60 mmVersao 70 mmMotores: Brushe dispensaveis 6 x15mmAbertura para Bateria: 1s 3.7V 150 mah (27x17mm)Placa Controladora: E010, Distancia entre parafusos: 29mmHelices: Originais E010 H36 H6 Peso: 3 gr em ABS

Baixar

O modelo 3D denominado **V7 X-Frame** é uma proposta inovadora para quem busca otimizar o desempenho de drones equipados com motores de 6 x 15 mm. O autor do projeto apresenta uma série de melhorias em relação às versões anteriores, focando principalmente na estrutura do chassi e em seus componentes.

### Objetivos do Modelo

1. **Eliminação dos Protetores das Hélices:** O novo design não inclui protetores que, embora ofereçam segurança, podem adicionar peso e resistência ao voo. Com isso, o foco é maximizar a eficiência aerodinâmica.

2. **Redesenho da Geometria:** A geometria do modelo foi otimizada em relação ao design original dos drones E010, F36 e H36, concentrando o material necessário em pontos críticos como a conexão dos motores e da placa controladora na forma de um **X**. Essa abordagem visa simplificar a estrutura ao mesmo tempo que melhora sua força e rigidez.

3. **Aprimoramento dos Suportes dos Motores:** Os suportes foram modificados para incluir um pequeno corte que facilita a instalação dos motores sem causar danos ao chassi. Isso não só simplifica o processo de montagem, mas também garante uma fixação segura.

### Comportamento e Desempenho

Os testes comparativos indicam que o modelo **V7 X-Frame** é mais responsivo e ágil, proporcionando uma experiência de voo muito mais rápida. Com um controle melhor em descidas acentuadas, o drone é capaz de recuperar altitude sem tocar o chão, um feito que não era possível com os modelos anteriores.

### Dados Técnicos

- **Tamanhos Disponíveis:**
- Versão **60 mm**
- Versão **70 mm**

- **Motores Compatíveis:** Brushed de **6 x15 mm**.

- **Espaço para Bateria:** Projetado para uma bateria de **1s 3.7V 150 mAh** (dimensões de 27x17 mm).

- **Placa Controladora:** Compatível com a **E010**; distância entre os furos de fixação é de **29 mm**.

- **Hélices:** Utiliza as hélices originais dos modelos **E010, H36 e H6**.

- **Peso do Chassi:** Apenas **3 gramas** ao ser impresso em ABS, o que contribui para um desempenho leve e ágil.

### Considerações Finais

O **V7 X-Frame** representa uma evolução significativa nas estruturas de drones de pequeno porte, visando não apenas a leveza, mas também a eficácia em voo. Essas características tornam este modelo uma excelente escolha para entusiastas e profissionais que buscam melhorar seus sistemas de drones. A possibilidade de impressão 3D permite uma personalização e adaptação ainda maiores, incentivando a inovação no hobby da aviação remota.
