V2 Kit de gerenciamento de cabos XZ Tevo tornado
Acessórios para impressoras 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D V2 Kit de gerenciamento de cabos XZ Tevo tornado
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

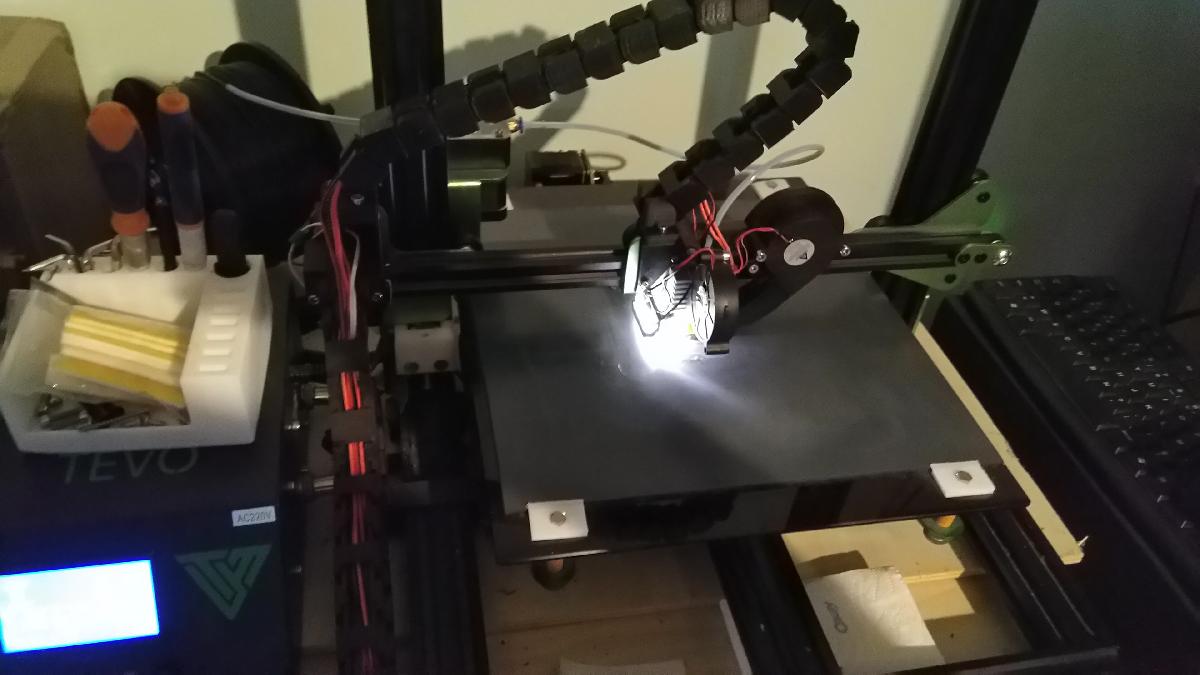

V2 Kit de gerenciamento de cabos XZ Tevo tornado foi projetado para Impressora 3D. Ola,Atualizacao do kit https://www.thingiverse.com/thing:2862459.Mais solido, mais confiavel com o tempo, mas tambem mais leve e mais eficiente com 2 ventiladores de 50mm "turbina" e retroiluminacao da area de impressao via 4 LEDs conectados em paralelo com o ventilador do radiador de extrusao.O kit tambem se tornou modular gracas ao sistema de fixacao, que permite fixar o que voce quiser. Se nao desejar o gerenciamento de cabos, pode fixar o bltouch via um suporte (ainda nao feito) ou muitas outras coisas.Suporte superior com furo Ø3.8 para parafusos de 4. Abrir largura 20.2mm.Link inicial entre Ø4.5 de 35mm, base 40X20mm.Requer rosquear em M4 e 3 parafusos M4X20 e 1 parafuso M4X10.Utiliza os 2 parafusos originais M3X8 do suporte verde.Para conectar os LEDs, utilize 4 LEDs em serie de 3-3.2V com uma resistencia de 560Ohm (24V para 12.8V @ 20mA).O ventilador pode ser modulado via uma resistencia e um transistor. Pessoalmente, usei uma resistencia de 47Kohm na base do BC548C para ter o compromisso certo entre ruido e desempenho.Ventilador de 24V para radiador de extrusora:https://i41.servimg.com/u/f41/12/16/32/16/s-l16011.jpgVentilador de 12V para resfriamento da pecahttps://i41.servimg.com/u/f41/12/16/32/16/s-l16012.jpgBase XZ original para montagens originaisBase XZ silenciosa para montagens com bloco de borracha anti-ghosting.Os links X requerem um rodizio previo.Para o numero e o posicionamento, referem-se ao manual da V1, e a mesma montagemcom excecao dos links "de partida". O mal V2 vai na base XZ na parte superior (partida X), o femea V1 vai embaixo na base XZ (partida Z) e o femea V2 vai no suporte do ventilador com o link de 45° para o lado de partida da extrusora.
