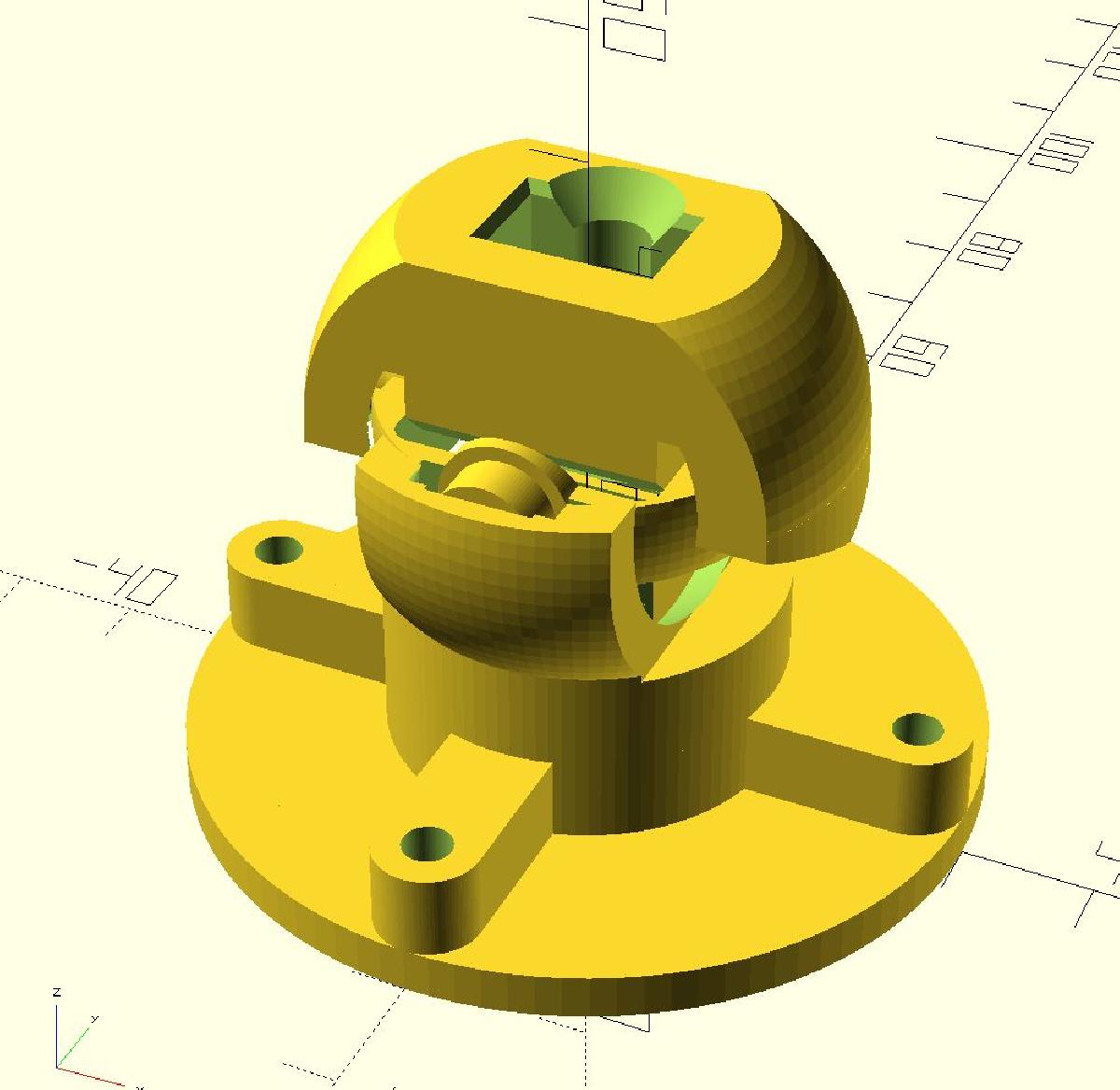

V1.0   Gimbal de substituicao do Thrustmaster Warthog

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D V1.0 Gimbal de substituicao do Thrustmaster Warthog

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

V1.0 Gimbal de substituicao do Thrustmaster Warthog foi projetado para Impressora 3D. Edicao: A versao 2.0 chegou - https://www.thingiverse.com/thing:4550666Minha base Thrustmaster Warthog se desgastou e eventualmente teve bastante folga no gimbal. Este conjunto de arquivos STL substitui o gimbal original por um que usa rolamentos Tamiya 1280, os quais sao comumente disponiveis em lojas de hobbies.Dimensoes do rolamentoDiametro externo 12,0 mmFuro 8,0 mmLargura 3,5 mmNenhuma outra peca e necessaria alem das que estao na base do joystick.Passos para montar uma vez que todas as pecas estejam impressas e o gimbal original desmontado. Voce precisara dessoldar a linha de aterramento da placa de circuito do controlador.1 - Instale o "suporte do bastao" impresso na campana do punho original. A borda arredondada vai na campana. Cuidado para garantir que o entalhe para os fios no suporte do bastao esteja do lado dos fios ao instalar, para evitar danos aos fios. Verifique se os fios ainda estao livres para se mover, desenroscando o conector na parte superior e movendo os fios pela montagem.2 - Instale dois rolamentos no "gimbal interno" impresso nas bordas mais grossas. Das quatro bordas no gimbal interno, duas sao mais grossas e duas sao mais finas. O par mais fino precisa ser mais fino para que consigamos um total de 40 graus no eixo de inclinacao.3 - Instale o conjunto do gimbal interno no suporte do bastao, alinhando os rolamentos com as fendas no suporte do bastao que os aceitarao. Isso pode ser um ajuste apertado e pode precisar de uma quantidade consideravel de pressao para ser instalado completamente. O gimbal interno deve ser capaz de se mover livremente se estiver instalado corretamente.4 - Certifique-se de que o suporte do bastao esteja totalmente inserido e o mais proximo possivel do centro. Devido a forma da campana, nao e possivel que o suporte do bastao se encaixe perfeitamente na campana, entao tente garantir que pareca uniforme. Isso e melhor verificado observando qualquer diferenca na profundidade em que o suporte do bastao assenta de ambos os lados. Tente deixar isso o mais uniforme possivel.5 - Instale a placa do sensor no "gimbal externo" impresso. Reutilize o mesmo parafuso que foi usado originalmente para localizar a placa do sensor. O gimbal externo tera um pino de localizacao impresso para ajudar no processo. Certifique-se de que os fios do sensor passem pelo gimbal externo e saiam pela parte inferior.6 - Instale os dois rolamentos restantes nos postigos restantes do gimbal interno.7 - Passe os fios do punho pelo espaco interno no gimbal externo e saiam pela parte inferior do gimbal externo.8 - Alinhe o gimbal interno e o gimbal externo para que os rolamentos livres se encaixem nas fendas do gimbal externo. Novamente, isso pode ser um ajuste apertado e exigir alguma pressao.8 - Verifique se a fiacao do punho ainda esta livre para se mover. Se nao, tente descobrir onde esta presa. Voce pode precisar desmontar a montagem para encontrar onde.9 - Verifique se a chave do conector DIN esta do lado esquerdo olhando de cima, se a fiacao do punho esta do lado esquerdo e se a base do gimbal externo tem a perna com dois furos do lado esquerdo.10 - Coloque a montagem na placa-base de metal original, com o furo do cabo USB voltado para frente.11 - Inverta a montagem e parafuse os parafusos originais dianteiros e traseiros.12 - Reassemble a placa logica de controle e ressoldar o fio de aterramento, seguido de parafusar os parafusos originais restantes sobre os conectores do anel de aterramento.13 - Reassemble todos os outros elementos.A calibracao sera necessaria atraves da ferramenta de calibracao de joystick Thrustmaster (versao atual 1.13), que pode ser encontrada no Reddit ou nos foruns da Eagle Dynamics.Nao esqueca de desabilitar a zona morta de hardware no TARGET antes de calibrar no Windows.
