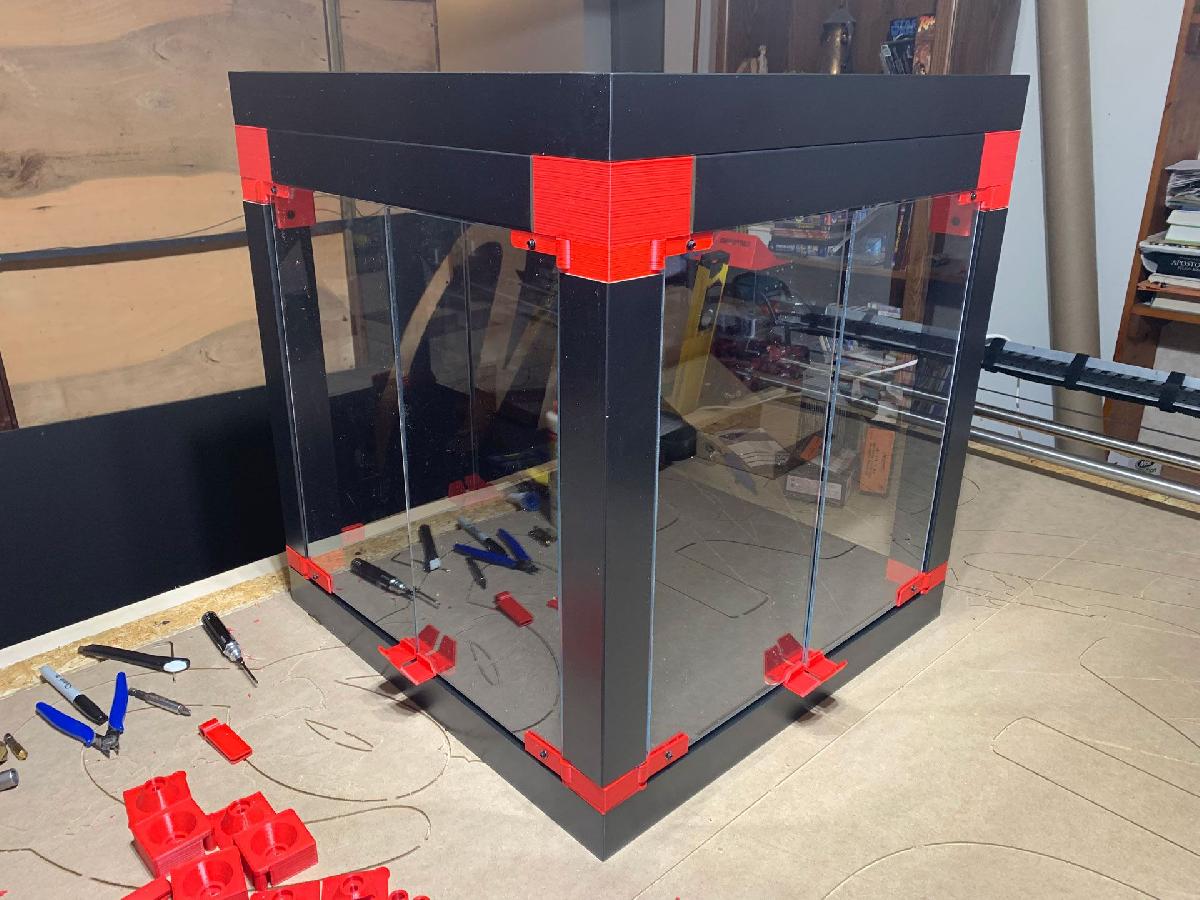

(V1) Para BIQU B1 Armario DIY Remix do Gabinete IKEA Lack da Pusa com portas extra (abertura em 3 lados)

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D (V1) Para BIQU B1 Armario DIY Remix do Gabinete IKEA Lack da Pusa com portas extra (abertura em 3 lados)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

(V1) Para BIQU B1 Armario DIY Remix do Gabinete IKEA Lack da Pusa com portas extra (abertura em 3 lados) foi projetado para Impressora 3D. Atencao! Esta e a v1. O novo e aprimorado "v2" ja esta disponivel!O novo e aprimorado "v2" deste enclsoure foi desenvolvido. Obtenha-o aqui:https://www.thingiverse.com/thing:5166976Se voce esta planejando fazer isso, confira a discussao nos comentarios vinculados aqui:https://www.thingiverse.com/thing:5137500/comments#comment-6269801Eu sou um grande fa do BIQU B1. Das sete impressoras 3D que possuo atualmente, quatro sao B1 e tenho uma BIQU B1 SE Plus encomendada. Como voce deve saber, um B1 e muito alto para caber no gabinete IKEA Lack projetado pela Prusa (versao 1) e sua versao 2 (que precisa de mais altura / espaco livre por causa de seu complemento multimaterial) custa 200 horas de tempo de impressao porque eles decidiram ganhar espaco extra imprimindo plastico. Eu pensei: "As mesas IKEA Lack custam apenas US $ 9,99. Vou usar um par extra de pernas (viradas para o lado) para obter a altura extra." Resumindo, funciona, e o gabinete resultante segura bem um BIQU B1! Uma pequena ressalva: assim como muitos que usam o gabinete Prusa tiveram que imprimir um novo design de "peca de alivio de tensao do fio do leito do aquecedor" com uma curvatura de 90 graus, a fim de evitar que os fios do leito do aquecedor batam no painel traseiro do acrilico, esse design tambem exige isso, e a boa noticia e que meu remix aqui ja inclui uma peca projetada sob medida apenas para o BIQU B1. E um substituto imediato. Basta usar tres bracadeiras para fixar a fiacao da cama do aquecedor na nova peca.Entao, sem mais delongas, aqui esta...Gabinete de mesa DIY Lack para pecas BIQU B1PARA IMPRESSAOAssim como no design da Prusa, a maioria das pecas impressas e organizada em folhas de varias pecas, todas projetadas para caber na mesa de impressao de um BIQU B1. Essas folhas sao:Bottom-Corners.stlDoor-Knob-(x3)-and-Cable-Clips-(x10).stlTop-Corners.stlTop-Extenders.stl Pecasadicionais que nao sao agrupadas em uma folha com outras:BIQU-B1-ac-heater-wire-redirect-strain-relief-bracket.stl(A principal razao pela qual a parte de alivio de tensao e por si so, e para que voce possa imprimi-la mais facilmente em PETG XT 3D Fila, o que eu fiz, e aconselho voce a fazer, por causa de sua exposicao ao calor da mesa de impressao.)DICAS DE MONTAGEMNo inicio de cada canto, um "Top-Extender" deve ficar acima de um "Top-Corner" - e tenha o cuidado de inserir sua dobradica no "Top-Corner" antes de encaixar esse pequeno conjunto e aparafusa-lo na parte inferior do tampo da mesa Lack, usando um grande parafuso # 12 (4 "de comprimento). Tudo isso e feito primeiro, enquanto a parte superior do gabinete esta voltada para baixo em sua area de montagem.Uma vez que o tampo da mesa de cabeca para baixo tenha todos os quatro conjuntos de canto aparafusados, voce podera prendernao apenas as quatro pernas verticais da mesa, mas tambem as quatro pernas que sao inseridas horizontalmente (para ganhar o espaco extra necessario para um B1). Eu recomendo inserir as pernas horizontais primeiro. Isso e projetado para um ajuste confortavel, entao tenha um martelo de borracha a mao, caso sejam necessarias algumas torneiras de amor. Use parafusos verticalmente para prenderas pernas usadas horizontalmente ao tampo da mesa e use parafusos para prende-las aos conjuntos de canto. Usei alguns parafusos de drywall pretos comuns (de varios comprimentos apropriados) para fazer isso. Usei o mesmo tipo de parafusos para prender as pernas usadas verticalmente aos conjuntos do canto superior.Re. seus paineis de plexiglass de 3 mm (1/8 ") de espessura, que devem ser dimensionados / cortados exatamente como na mesa Prusa versao 1 Lack (440 mm x 440 mm para quaisquer paineis solidos sem porta e dois paineis de 220 mm x 440 mm para onde as portas sao necessarias), a pratica usual e aconselhavel e inserir os paineis de plexiglass antes de apertar os cantos inferiores. Falando em cantos inferiores: como o cabo de alimentacao CA do BIQU B1 e aparentemente mais grosso do que em um Prusa, ajustei a abertura do cabo projetada pelo Pusa no "canto inferior" especial, ampliando-o. Meu objetivo para a abertura modificada era acomodar fios de LED, alem do cabo de alimentacao CA grosso.NOTA DE HARDWARE Quatro parafusos longos sao necessarios, mais longos do que qualquer um usado no design da Prusa, devido a acomodacao do espaco adicional. Estes precisam ter 4" de comprimento (tamanho #12 de diametro). Uma maneira acessivel de obter o que voce precisa e comprar parafusos lag em sua loja local de ferragens / materiais de construcao. Meu projeto ampliou e aprofundou a abertura "escareada" na parte plastica impressa para que nao apenas a cabeca sextavada mais grossa de um parafuso de retardo seja totalmente escareada, mas tambem uma cabeca de soquete deve caber ao redor dela para apertar o parafuso sextavado.O MELHOR PARA VE-LO COM - NOTAS LEDEntre as vantagens de usar o conjunto adicional de pernas de mesa para ganhar o espaco extra necessario, e que essas pernas fornecem um otimo lugar para anexar luzes LED. Eu gosto mais desse posicionamento do que na parte inferior da parte superior, porque uma faixa continua de luzes pode ser instalada sem ter que corta-la em pedacos separados (que precisariam ser reconectados para permanecerem presos uns aos outros). Entao, aqui estao varias dicas sobre LEDs: Se voce tiver sobras de alguma instalacao anterior de uma faixa de LED do tipo que aceitou comandos de mudanca de cor de um controlador com controle remoto, e voce so tem alguma faixa restante sem mais controlador ou controle remoto, essas sobras podem definitivamente ser usadas para esse tipo de coisa, e para mim, eu realmente so quero uma boa luz branca brilhante la, nao muitas cores malucas. Eu preciso ver! Esta tambem e uma otima maneira de fazer uso de sua ladainha de misteriosos adaptadores AC espalhados por sua casa de quem sabe o que nao esta mais em uso. Qualquer adaptador CA que corresponda a tensao correta, por exemplo, se a faixa de luz LED for de 12v, o adaptador deve ser de 12v e que seja classificado com os amperes necessarios ou acima funcionara (qualquer um que seja classificado para 3 amperes ou mais deve estar bem). Nao se preocupe com a permissao de amplificadores mais altos. O adaptador CA nao forca os amplificadores mais altos, apenas os oferece se o dispositivo quiser atrai-los. Tentar subcarregar e onde surgem os problemas - o adaptador pode superaquecer. Nao tente alimentar tantas luzes com apenas um adaptador de 1 amp ou 2 amperes! 5 amperes ou mais e provavelmente o ideal, e 3 amperes parecem funcionar bem tambem. Descobri que algo em torno de 5'-7 "de comprimento da faixa de LED e suficiente (quase perfeito) para obter todo o caminho. Vou tentar postar um video sobre isso. Para fazer com que os fios restantes queimem todo o branco, voce deseja que todas as tres cores do RGB sejam totalmente alimentadas e, se for uma versao "branca quente" com um conjunto adicional de LEDs brancos quentes, essa "linha" extra tambem precisa de potencia total. Para conseguir isso (potencia total em todos os fios), basta conectar seu fio "quente" (vivo ou "+") ao fio "12v" nas luzes (ele sera rotulado como tal no fio de LED, a cada poucos centimetros ou mais) e, em seguida, conecte o fio neutro ou "-" a todos os outros cabos. Isso da forca total a todos, e voce obtem luz branca. Percebi que as tiras que nao dizem "branco quente" tendem a ter uma leve tonalidade azulada que pode ou nao incomoda-lo. Fiz o meu primeiro com branco quente, e gostei muito, e depois queria todos iguais para consistencia (tenho 3 dos meus 4 BIQU B1 neles e estou construindo um 4º gabinete para o 4º B1), e eu pessoalmente prefiro o tipo branco quente. Acho que a marca nao e tao importante quanto a voltagem e a cor certa e e de qualidade decente. Ha um monte de marcas na Amazon, etc. Um bom tipo de obter, seja branco quente ou nao, e "5050"!Aqui estao 2 listagens de LEDs 5050 "branco quente" que comprei e gostei:https://www.amazon.com/gp/product/B084VPDDKN/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=httpdougjosne-20&linkId=7b75dbf4cc99a919d87892e9b44fcfdd&language=en_UShttps://www.amazon.com/gp/product/B084VPDDKN/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=httpdougjosne-20&linkId=7b75dbf4cc99a919d87892e9b44fcfdd&language=en_US(Nota: ambos os itens acima estao esgotados, mas da uma ideia do que procurar.)E aqui esta um exemplo de LED 5050 regular:https://www.amazon.com/gp/product/B084VPDDKN/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=httpdougjosne-20&linkId=7b75dbf4cc99a919d87892e9b44fcfdd&language=en_USAlem disso, para conectar um adaptador CA a um fio de iluminacao de tira de LED restante, descobri que ter varias ferramentas e suprimentos tornava tudo super facil, sem solda! Usar fixacao e / ou crimpagem em vez de solda foi muito, muito melhor para mim.Primeiro, para fazer uma conexao que possa ser facilmente retirada e reconectada conforme necessario, encomendei uma sacola com essas belezas:https://www.amazon.com/gp/product/B084VPDDKN/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=httpdougjosne-20&linkId=7b75dbf4cc99a919d87892e9b44fcfdd&language=en_US Conector de alimentacao DC 20 pares de conectores de alimentacao CCTV 12V Macho + Femea 2.1x5.5MM DC Power Jack Plug Adapter Conector para camera de CFTV e LED Strip Light... Essas coisas sao super uteis de se ter! Em segundo lugar, quando eu aparafuso aqueles (acima) nos fios + e -, estou apertando nao no fio desencapado, mas sim nos fios que tem ponteiras cravadas nos fios. Muito mais seguro e melhor. Para isso, usei este lote maravilhoso que vem com a ferramenta incrivel e um enorme suprimento de diferentes ponteiras (barris) para este trabalho e muitos outros: Ferramentas de crimpagem de virola https://www.amazon.com/gp/product/B084VPDDKN/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=httpdougjosne-20&linkId=7b75dbf4cc99a919d87892e9b44fcfdd&language=en_US Alicate de fio - 1800 PCS Virolas de fio com crimpadores Kit de alicate para eletricistas, ferramentas de catraca ajustavel com conectores de terminais AWG 28-7, 0,08-10mm²...Alem disso, ser capaz de conectar fios a fios sem solda, usando as seguintes formas "permanentes" ou "removiveis", e super util:Primeiro, para "removivel" e sem necessidade de ferramenta de crimpagem, estes sao incriveis:https://www.amazon.com/gp/product/B084VPDDKN/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=httpdougjosne-20&linkId=7b75dbf4cc99a919d87892e9b44fcfdd&language=en_US Conectores compactos de condutor XHF Certificacao UL Conectores de alavanca Porcas Conectores eletricos Terminais de fio para 2 emendas em linha de circuito 28-12 AWG (SPL-2, 50PCS)E para crimpagem "permanente" para conectar (sem solda) fio a fio, com o uso de uma crimpagem tambem, esses conectores de crimpagem de emenda de topo sao super uteis: https://www.amazon.com/gp/product/B084VPDDKN/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=httpdougjosne-20&linkId=7b75dbf4cc99a919d87892e9b44fcfdd&language=en_US Conectores de Emenda de Topo Conectores de Terminal de Fio Reto Eletrico Isolados 10-22AWGSe voce pesquisar na Amazon por "grampos de LED sem solda", encontrara muitas opcoes acessiveis de "grampo" / "clipe" a serem consideradas!E, finalmente, aqui esta uma otima ferramenta de descascador e crimpagem de fios que estou gostando muito:https://www.amazon.com/gp/product/B084VPDDKN/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=httpdougjosne-20&linkId=7b75dbf4cc99a919d87892e9b44fcfdd&language=en_US Descascador de Fios, 24-10 AW/ 34-3 Gauge/ 0.2-6 mm 8 Polegadas Auto-ajustavel Cortador Crimpador Multi Alicates, Com funcao de corte, crimpagem, decapagem, Equipado com ferramentas de chave de fenda multi-funcaoOh, quase esqueci, aqui estao duas listagens de fio que comprei e gosto - usado neste e em outros projetos:https://www.amazon.com/gp/product/B07T6LCZKJ/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=httpdougjosne-20&linkId=5539948dfb401466f4ed87d8c28d0fca&language=en_UShttps://www.amazon.com/gp/product/B07T6LCZKJ/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=httpdougjosne-20&linkId=5539948dfb401466f4ed87d8c28d0fca&language=en_US*nota: todos os links que posto sao links afiliados.A ALTURA Z DO VOLUME DE CONSTRUCAO PERMANECE INTACTAUma outra observacao sobre a altura extra do gabinete necessaria para acomodar um B1: A altura do volume de construcao anunciada do B1 e de 270 mm. No meu B1 dentro deste gabinete, consigo obter 270 mm de altura Z. Entao, se voce esta preocupado com isso, nao estou experimentando nenhuma perda de altura do volume de construcao.CAIXA SECA OU PORTA-CARRETEL MONTADO NA PARTE SUPERIOR?Finalmente, em relacao a colocacao do filamento: lembre-se que o design Prusa oferece um suporte de carretel de filamento ajustavel para a parte superior. Nao estou usando isso pessoalmente, porque, em vez disso, usarei meu excelente design de caixa seca de filamento existente, que esta disponivel aqui: https://www.thingiverse.com/thing:5200203. Se voce quiser o suporte de carretel de filamento ajustavel para a parte superior, basta ir ate o design original da Prusa e pega-lo.ATUALIZACAO (janeiro de 2022) sobre CAIXA SECA OU PORTA-CARRETELPor um bom tempo, nao tive problemas em alimentar o filamento direto das minhas caixas secas, que estao localizadas na prateleira mais baixa, embaixo da minha pilha 2x2 de B1's. No entanto, recentemente eu tive um motor de passo extrusor que simplesmente morreu em mim. Ponderei se a carga de trabalho adicional de puxar o filamento em torno de "curvas" e a essa distancia pode ter estressado demais o motor, queimando-o. Entao decidi continuar armazenando o filamento que nao esta sendo usado nas caixas secas, mas deslizar qualquer carretel direcionado para uso imediato e coloca-lo no porta-carretel fornecido de fabrica, montado diretamente na estrutura do gabinete (montagem lateral na parte superior). Isso seria servir o filamento praticamente sem "curvas" (que quando atuam como polias podem realmente aumentar a carga de trabalho) e a uma distancia muito menor. Eu tenho executado a nova configuracao (veja as fotos acima) por muitas horas de impressao em todos os quatro B1, e estou muito feliz com isso.Quando montei os porta-carreteis BIQU B1 de fabrica em ambos os gabinetes superiores da minha pilha 2x2, montei no tampo da mesa, nao na perna, porque o tampo da mesa tem uma fibra lateral mais grossa do que as pernas. Quando montei os porta-carreteis BIQU B1 de fabrica em ambos os gabinetes inferiores da minha pilha 2x2, devido a altura da porta giratoria acima, montei um parafuso no tampo da mesa e um parafuso na perna. Veja as fotos acima para ajudar a entender isso.Em um dos dois gabinetes inferiores da minha pilha 2x2, montei o porta-carretel baixo o suficiente para que a porta do gabinete acima pudesse balancar sobre ele, mas montei o outro um pouco alto demais. Em vez de remove-lo e remonta-lo (possivelmente deixando um buraco exposto), decidi usar minha ferramenta Dremel para cortar o canto da parte superior do porta-carretel, para que a porta acima pudesse balancar sobre ele.Nota: Fiz furos de 5/16" em cada porta do lado esquerdo pertinente, cerca de 4,5" da parte superior e cerca de 3,75" da esquerda, para trazer o filamento enquanto usava os porta-carreteis BIQU B1 de fabrica, montados diretamente nas molduras dos gabinetes superior e inferior da minha pilha 2x2. Ate agora, funciona bem para todas as alturas de impressoes.Ah, e como prometido...COMO EU IMPRIMO MUITO MAIS RAPIDO COM HARDWARE DE ESTOQUEAqui estao os dois videos que fornecem detalhes sobre como eu imprimo muito mais rapido com hardware de estoque (alteracoes apenas nas configuracoes do fatiador): "Bicos GRANDES - COMO eles (podem) tornar suas impressoes 3D MAIS FORTES" por CNC Kitchen23 de novembro de 2019https://www.youtube.com/watch?v=QfASQ8VgAbk&t=670s "Imprima MAIS RAPIDO: perfis ajustados ou bicos perfurados?" por Thomas Sanladerer25 de setembro de 2020https://www.youtube.com/watch?v=6fPq8vUS38YRegistro de edicoesAdicionado um arquivo Zip de todos os arquivos STL de "peca unica" (necessario apenas se voce tiver que reimprimir algo). Naturalmente, o Zip e chamado de "Pecas unicas STL (somente se voce precisar reimprimir algo).zip" :-)

Baixar

O arquivo de modelo 3D intitulado "(V1) Para BIQU B1 - Armário DIY - Remix do Gabinete IKEA Lack da Pusa - com portas extras (abertura em 3 lados)" é um projeto projetado para quem possui uma impressora 3D, especialmente a BIQU B1, e está em busca de uma solução prática para acomodar essa impressão. O autor menciona que este é o modelo V1, e que uma versão aprimorada, a V2, já está disponível, convidando os usuários a conferir as melhorias implementadas.

### Descrição do Modelo
O design é um remix do gabinete IKEA Lack, adaptado especificamente para o espaço necessário para a BIQU B1, uma impressora 3D notoriamente alta. O autor critica o design original que demanda um tempo excessivo de impressão devido ao espaço que as impressoras exigem. Utilizando uma mesa IKEA Lack, o autor decidiu adicionar pernas horizontais para criar a altura necessária.

O projeto não só busca maximizar o espaço disponível, como também inclui modificações importantes, como uma nova peça de alívio de tensão para o cabo do aquecedor, garantindo que os fios não entrem em contato com materiais que podem causar danos.

### Componentes para Impressão
O modelo está configurado para impressão 3D, e as peças estão organizadas em folhas que se ajustam à área de impressão da BIQU B1. As peças incluem:

- **Cantos inferiores**
- **Macanetas da porta (x3) e clipes de cabo (x10)**
- **Cantos superiores**
- **Extensores superiores**
- **Peça de alívio de tensão para o fio do aquecedor (específica para a BIQU B1)**

A peça de alívio de tensão é destacada por ser facilmente impressa em PETG, um material mais resistente ao calor.

### Dicas de Montagem
As instruções de montagem detalham como as peças devem ser montadas e quais tipos de parafusos são necessários, enfatizando a importância de seguir o procedimento na ordem correta e garantindo a estabilidade do armário. Há também orientações sobre a instalação dos painéis de plexiglass, que conferem ao armário uma aparência finalizada e funcional.

### Iluminação LED
O modelo prevê a inclusão de fita de LED, permitindo que usuários personalizem a iluminação do interior do armário. O autor fornece dicas sobre como conectar as fitas de LED, considerando aspectos como a escolha do adaptador AC e a corretagem das ligações para garantir uma distribuição uniforme de luz.

### Conclusão
Este modelo 3D do armário DIY para a impressora BIQU B1 é uma excelente solução para quem procura otimizar o espaço de impressão e melhorar a estética do ambiente. A apresentação detalhada das informações e dicas práticas torna o projeto acessível tanto para iniciantes quanto para usuários avançados de impressão 3D. Com as modificações e a atenção às necessidades específicas da impressora, o autor do projeto apresenta um produto que não só atende a um propósito funcional, como também agrega valor estético ao espaço do usuário.
