Sobre o objeto 3D V slot de Macro Rail

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

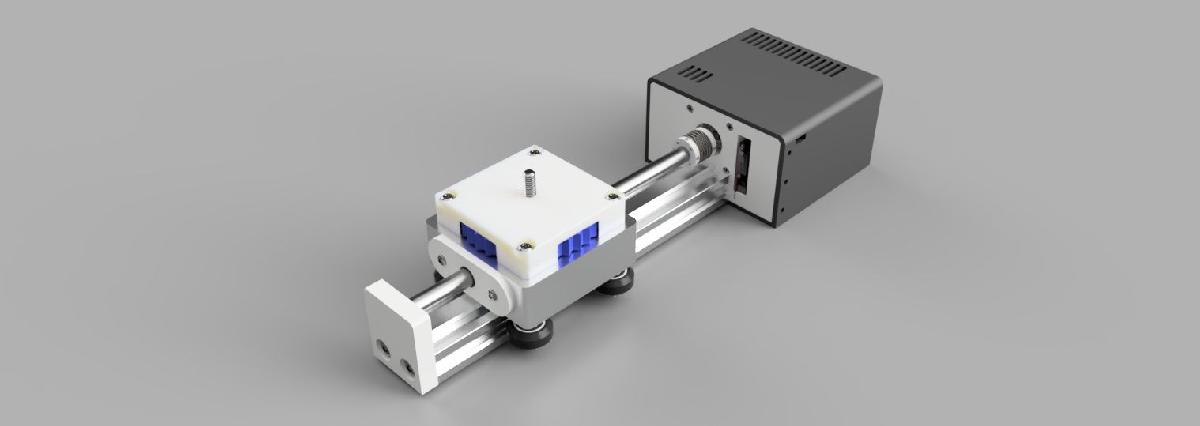

V slot de Macro Rail foi projetado para Impressora 3D. Melhora do Macro Rail anterior.https://www.thingiverse.com/thing:2604385Com este modelo, resolvem-se dois problemas da versao anterior.O V-slot 20x40 robustece o sistema ao monta-lo no tripe. A base impressa anterior poderia flexionar com objetivos pesados. O V-Slot leva um furo rosqueado a W1/4" para poder amarrar o Macro Rail a Camera. O movimento e suavizado, silenciando o avanco do Slider ao nao ter rolamentos. Para um movimento mais suave e silencioso, recomenda-se usar TMC2100 ou equivalente para o controle do motor.E necessario:Alem da impressao, faz-se necessario um parafuso de avanco trapezoidal. http://es.rs-online.com/web/p/products/8625272/?tpr=1e uma porca redonda em aco http://es.rs-online.com/web/p/rodamientos-planos-tuercas/8625379/?origin=PSF_428577|accou em cobre http://es.rs-online.com/web/p/rodamientos-planos-tuercas/8625345/?origin=PSF_428577|accUm motor Nema 17Um pedaco de trilho V-Slot 20x40. O tamanho depende do comprimento desejado do trilho. Nele faremos um furo de 5mm na parte inferior e o rosquearemos com W 1/4" para que possamos amarra-lo a rotula do tripe.Para o controle, voce podera usar um controle CNC de Arduino. A caixa esta projetada para que se possa instalar a placa no fundo.https://es.aliexpress.com/item/CNC-escudo-placa-de-expansi-n-V3-0-UNO-R3-con-usb-para-Arduino-4-piezas/32958884165.html?albbt=Google_7_shopping&isdl=y&slnk=&albslr=235017458&src=google&acnt=494-037-6276&aff_platform=google&crea=es32958884165&netw=u&plac=&albcp=1633820309&mtctp=&aff_short_key=UneMJZVf&gclid=Cj0KCQjwhuvlBRCeARIsAM720HohuVpiRWX3T-oT9WHSMhNeXJlWHfYZ8i1cqULCNkwId7sSBovgi60aArtWEALw_wcB&albag=63890294393&albch=shopping&albagn=888888&trgt=296904914040&device=c&gclsrc=aw.dsRecomendo usar TMC2100 para seu controle, uma vez que e muito mais suave. Caso queira mais resolucao, pode-se usar o driver LV8729. Com o eixo indicado, um Nema17 de 200 passos e o TMC2100, o MacroRail tera uma resolucao de 0,6 um, e com o LV8729 podera ter avancos de apenas 78 nm. Se nao vamos trabalhar na horizontal, mas em angulo, e necessario usar um acoplamento rigido 8x10 deste tipohttps://es.aliexpress.com/store/product/GNC-Aluminum-Rigid-Clamp-Series-Integrated-structure-shaft-coupling-Diameter-20mm-Length-20mm/3877024_32891090645.html?spm=a219c.search0204.3.44.92094bce0v9ghS&s=p&ws_ab_test=searchweb0_0,searchweb201602_4_10065_10068_10547_319_10891_317_10548_10696_10084_453_454_10083_10618_10307_10820_10821_10301_10303_537_536_10059_10884_10887_321_322_10103,searchweb201603_16,ppcSwitch_0&algo_expid=e5e017d5-b57e-447a-a4fb-60eb00030b9f-6&algo_pvid=e5e017d5-b57e-447a-a4fb-60eb00030b9f&transAbTest=ae803_4A tampa vem incorporada com um espaco para o ventilador e um suporte interno para um modulo Bluetooth, que se conectaria a porta serial da placa para permitir controlar o sistema via Bluetooth.
