Sobre o objeto 3D UPS – Powerbank LifePO4 12V 15AH

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

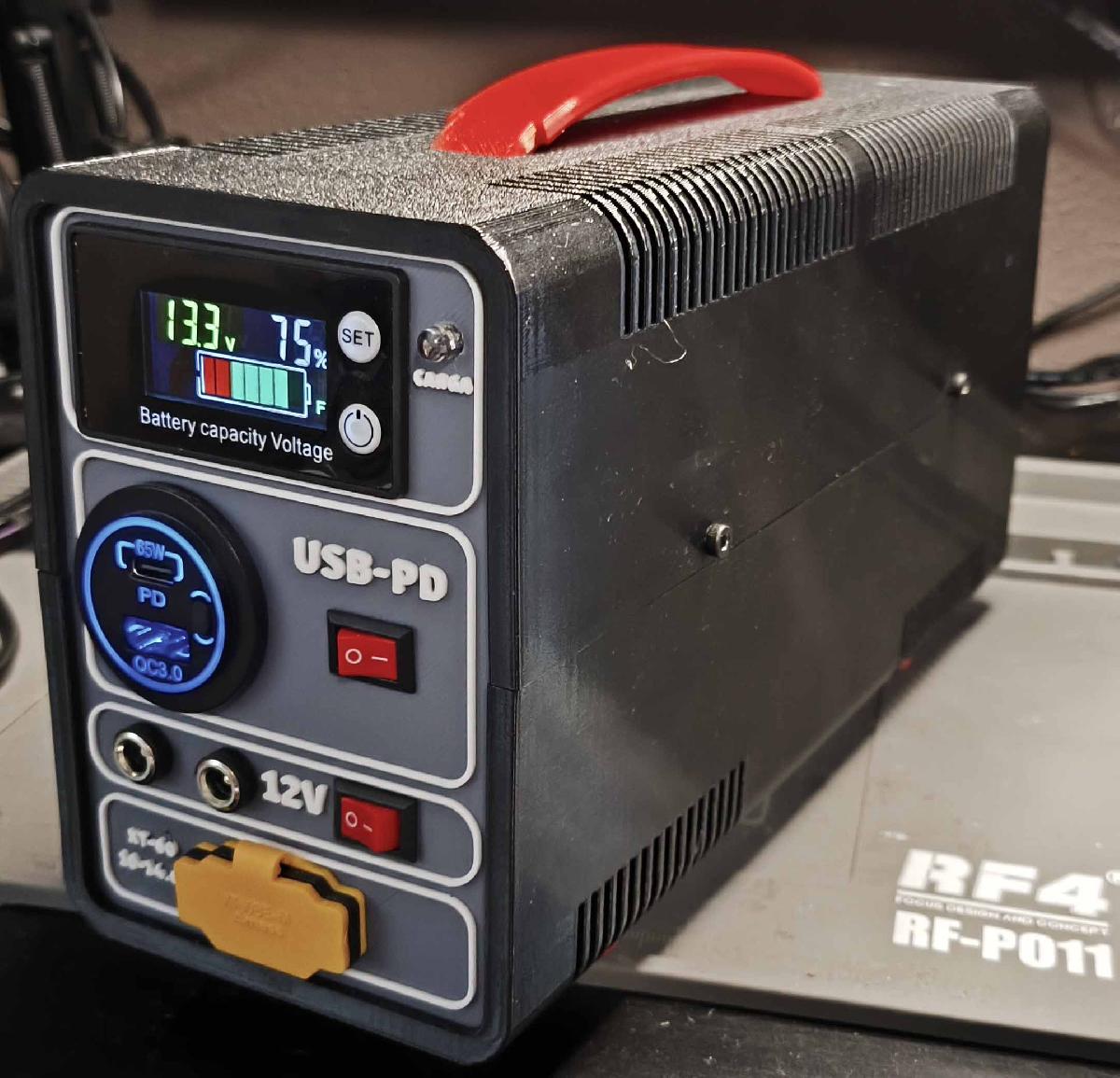

UPS – Powerbank LifePO4 12V 15AH foi projetado para Impressora 3D. PortuguesTraduzido do espanhol com o Google Tradutor. Em espanhol ao finalUPS – Powerbank LifePO4 12V 15AHSaida direta com conector XT60. A tensao maxima de saida e 14,6v na carga maxima e 10v na minima. A corrente maxima e 20A, limitada pelo fusivel. Pode ser usado, por exemplo, como fonte de alimentacao para carregadores equilibrados de baterias LIPO para drones FPV.Saidas USB A e USB C. O USB C tem uma carga maxima de 65w, valido para carregar laptops, smartphones, etc.Saidas Jack. Tomadas estabilizadas em 12V 5A (realmente nao chega a 4A) para usar, por exemplo, como UPS para um Router ou NAS em casa.Caracteristicas4 Baterias LIFEPO4 32140 15AH em serieBMS com protecao contra sobrecarga de tensao e corrente, curto-circuito, temperaturaCarregador de baterias 4S LIFEPO4 10A (realmente e fraco e nao vi passar de 4A). Quando carrega as baterias ao maximo, realmente corta antes, embora marque 100%) e as baterias se estabilizam em 75% apos um ou dois dias. Eu deveria ter procurado um melhor, mas o orcamento estava estourando.Balanceador ativo externo 4S. Garantimos que todas as baterias tenham sempre a mesma tensao - conversor Boost/Buck 6º 1,25-30v (regulado para 12V). Tambem nao consegui fazer com que passasse de 4A.AclaracoesNao tente monta-lo se nao tiver conhecimentos de eletronica e baterias. Se fizer isso, sera por sua propria conta e risco.No arquivo 3mf para a impressora Bambu Lab: A placa frontal esta impressa com uma pausa no meio para a troca de cor, ja que nao tenho AMS. Ha varios conectores de TPU para encaixar a bateria nas laterais da caixa.O interruptor traseiro contorna o diodo de carga. Em modo normal, deve estar aberto. Nesse caso, a bateria nunca seria carregada a 100%, uma vez que o diodo tem uma queda de tensao de 0,6v e a maxima tensao de carga que chegaria as baterias seria 14v. Se o fecharmos, carregaria a 14,6v (100%), o que e menos aconselhavel, e haveria tambem uma pequena corrente de descarga atraves do carregador quando a alimentacao fosse removida. Se voce quiser carga maxima, feche o interruptor e, uma vez carregado e desconectado da entrada de 220v, coloque o interruptor de volta na posicao normal.O ventilador do carregador e substituido por um maior (60x60x15) e colocado na parte traseira. O LED de carga e desoldado e colocado na frente da caixa.Adiciono fotos da montagem, diagrama eletrico e link para os principais componentes. UPS – Powerbank LifePO4 12V 15AHSaida direta com conector XT60. A tensao maxima de saida e de 14,6v na carga maxima e de 10v na minima. A corrente maxima e de 20A, limitada pelo fusivel. Pode ser usado, por exemplo, como fonte de alimentacao para carregadores balanceados de baterias LIPO para drones FPV.Saidas USB A e USB C. O USB C tem uma carga maxima de 65w, valida para carregar portateis, smartphones, etc.Saidas Jack. Tomadas estabilizadas a 12V 5A (realmente nao chega a 4A) para usar, por exemplo, como UPS para um Router ou NAS em casa.Caracteristicas4 Baterias LIFEPO4 32140 15AH em serie.BMS com protecao contra sobrecarga de tensao e corrente, curto-circuito, temperatura.Carregador de baterias 4S LIFEPO4 10A (realmente e uma porcaria e nao o vi passar de 4A). Quando carrega as baterias ao maximo, realmente corta antes, mesmo que marque 100%) e as baterias ao passar um dia ou dois se estabilizam a 75%. Deveria ter procurado um melhor, mas o orcamento estava estourando.Balanceador ativo externo 4S. Garantimos que todas as baterias tenham sempre a mesma tensao.Conversor Boost/Buck 6º 1,25-30v (regulado a 12V). Tambem nao consegui que desse mais de 4A.AclaracoesNao tente monta-lo se nao tiver conhecimentos de eletronica e baterias. Se fizer isso, e por sua propria responsabilidade.No arquivo 3mf para a impressora Bambu Lab: A placa frontal esta impressa com uma pausa no meio para a troca de cor, ja que nao tenho AMS. Ha varios conectores de TPU para encaixar a bateria com os laterais da caixa.O interruptor traseiro contorna o diodo de carga. Em modo normal, deve estar aberto. Nesse caso, a bateria nunca seria carregada a 100%, ja que o diodo tem uma queda de tensao de 0,6v, e a maxima tensao de carga que chegaria as baterias seria de 14v. Se o fecharmos, carregaria a 14,6v (100%), o que e menos aconselhavel, e haveria tambem uma pequena corrente de descarga atraves do carregador quando a alimentacao fosse removida. Se quiser carga maxima, feche o interruptor e, uma vez carregado e desconectado da entrada de 220v, coloque o interruptor de volta na posicao normal.O ventilador do carregador e substituido por um maior (60x60x15) e colocado na parte de tras. O LED de carga e desoldado e colocado na frente da caixa.Adiciono fotos da montagem, diagrama eletrico e link para os componentes principais.Se voce quiser me pagar um cafe: https://www.paypal.com/paypalme/BlancoRSe voce quiser me pagar um cafe: https://www.paypal.com/paypalme/BlancoR
