Sobre o objeto 3D UPS carregador de baterias 3S 18650

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

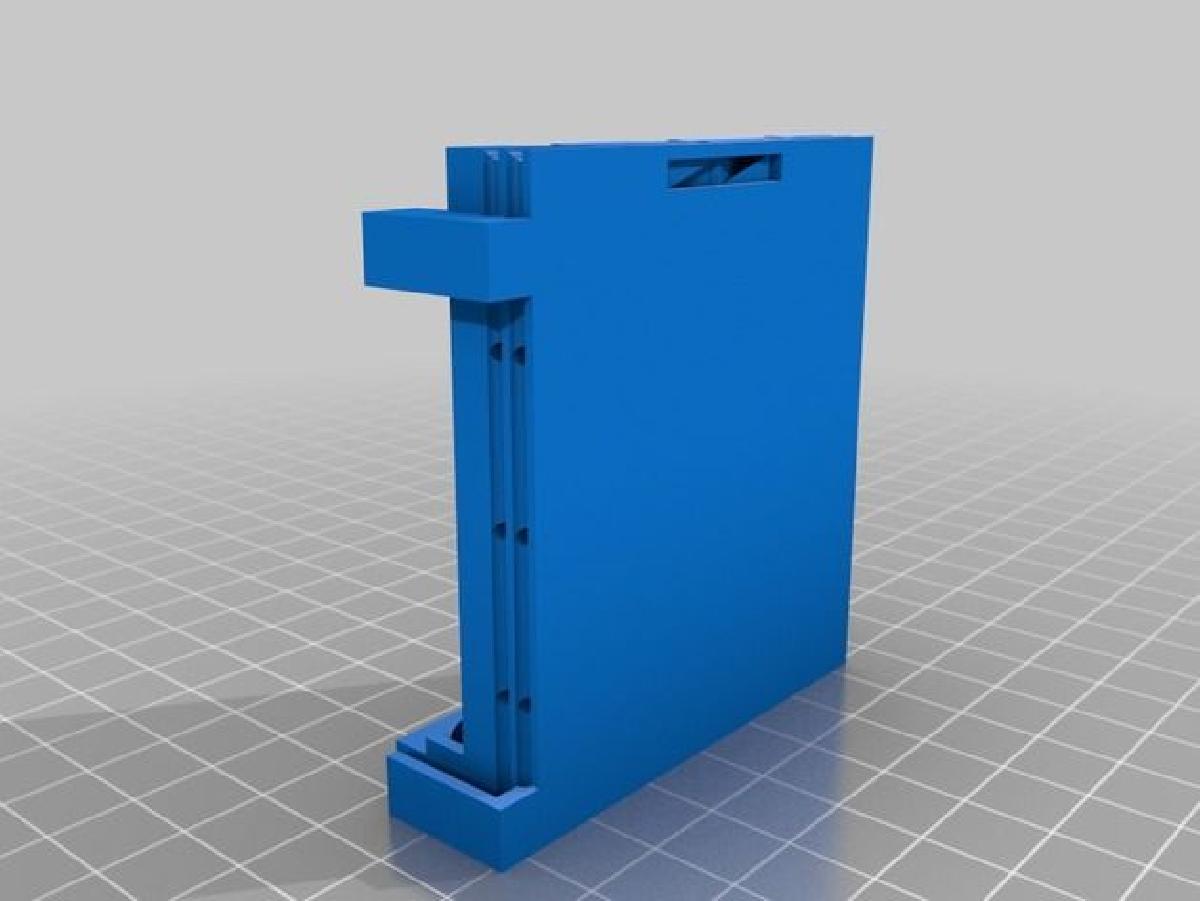

UPS carregador de baterias 3S 18650 foi projetado para Impressora 3D. Trata-se do design de um compartimento onde serao colocadas da forma mais simples tres baterias de 3,7V universais 18650 e seu correspondiente BMC (https://m.banggood.com/3S-20A-Li-ion-Lithium-Battery-18650-Charger-PCB-BMS-Protection-Board-12_6V-Cell-p-1118043.html?rmmds=search) para sua correta carga equilibrada. Fugi de qualquer design que precisasse de parafusos, baseando-me em um aperto por presilhas e realizando um design do espaco para poder oculta-lo ao maximo. Alem disso, nao gostava da forma de conectar os terminais das baterias atraves do classico mola de pressao nos contatos, por isso decidi que a melhor forma de fazer isso seria por terminais de ima/Neodimio (https://m.banggood.com/es/100pcs-5mmx2mm-N52-Strong-Round-Magnets-Rare-Earth-NdFeB-Neodymium-Magnets-p-988439.html?rmmds=myorders), os quais fazem com que tenham uma area de contato de maior superficie. (e aconselhavel nao aplicar muito calor, pois esses imas perdem suas propriedades de atracao).

Baixar

O modelo 3D do "UPS Carregador de Baterias 3S 18650" é uma proposta inovadora para a montagem e carregamento de baterias de íon de lítio no padrão 18650. Este design foi elaborado com a intenção de maximizar a funcionalidade e simplicidade, ao mesmo tempo em que minimiza a complexidade do processo de montagem.

### Características do Design:

1. **Compartimento para Baterias**: O design é voltado para acomodar três baterias 18650 de 3,7V de forma compacta e acessível. O espaço foi otimizado para permitir que as baterias sejam inseridas e removidas facilmente, facilitando o uso.

2. **Sistema de Fixação**: O autor evitou o uso de parafusos, o que pode complicar a montagem e manutenção. Em vez disso, um sistema de presilhas foi implementado, proporcionando uma forma prática e segura de segurar as baterias no lugar. Isso também contribui para um aspecto visual mais limpo e minimalista.

3. **Conexão dos Terminais**: Uma característica notável do projeto é a escolha de conectar os terminais das baterias utilizando ímãs de neodímio. Essa inovação não apenas elimina a necessidade de molas de pressão tradicionais, mas também oferece uma área de contato maior, melhorando a eficiência na transferência de energia. Contudo, é importante ressaltar que os ímãs de neodímio são sensíveis ao calor, e o cuidado deve ser tomado para evitar a exposição a temperaturas elevadas durante a impressão ou uso.

4. **Inclusão de BMC**: O projeto inclui um espaço dedicado para um BMC (placa de gerenciamento de bateria) específico, que garante o carregamento equilibrado das células, o que é crucial para a longevidade e segurança do sistema.

5. **Design Oculto**: O design também considera a estética e a funcionalidade, buscando ocultar ao máximo os mecanismos de fixação e conexão, resultando em um visual clean e profissional.

### Considerações Finais:

Esse modelo 3D não apenas aborda a funcionalidade prática e a segurança ao lidar com baterias, mas também reflete uma preocupação estética, criando um produto que pode ser facilmente integrado em diferentes aplicações. É uma proposta útil tanto para entusiastas de eletrônica quanto para profissionais que buscam uma solução eficaz para o gerenciamento de baterias. Ao utilizar impressão 3D para esse projeto, o autor demonstra o potencial dessa tecnologia na personalização e inovação de produtos eletrônicos.
