Universal / Suporte de limite SculpFun S6 (Pro) / Suportes de fim de curso S9
Engenhoca
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Universal / Suporte de limite SculpFun S6 (Pro) / Suportes de fim de curso S9
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

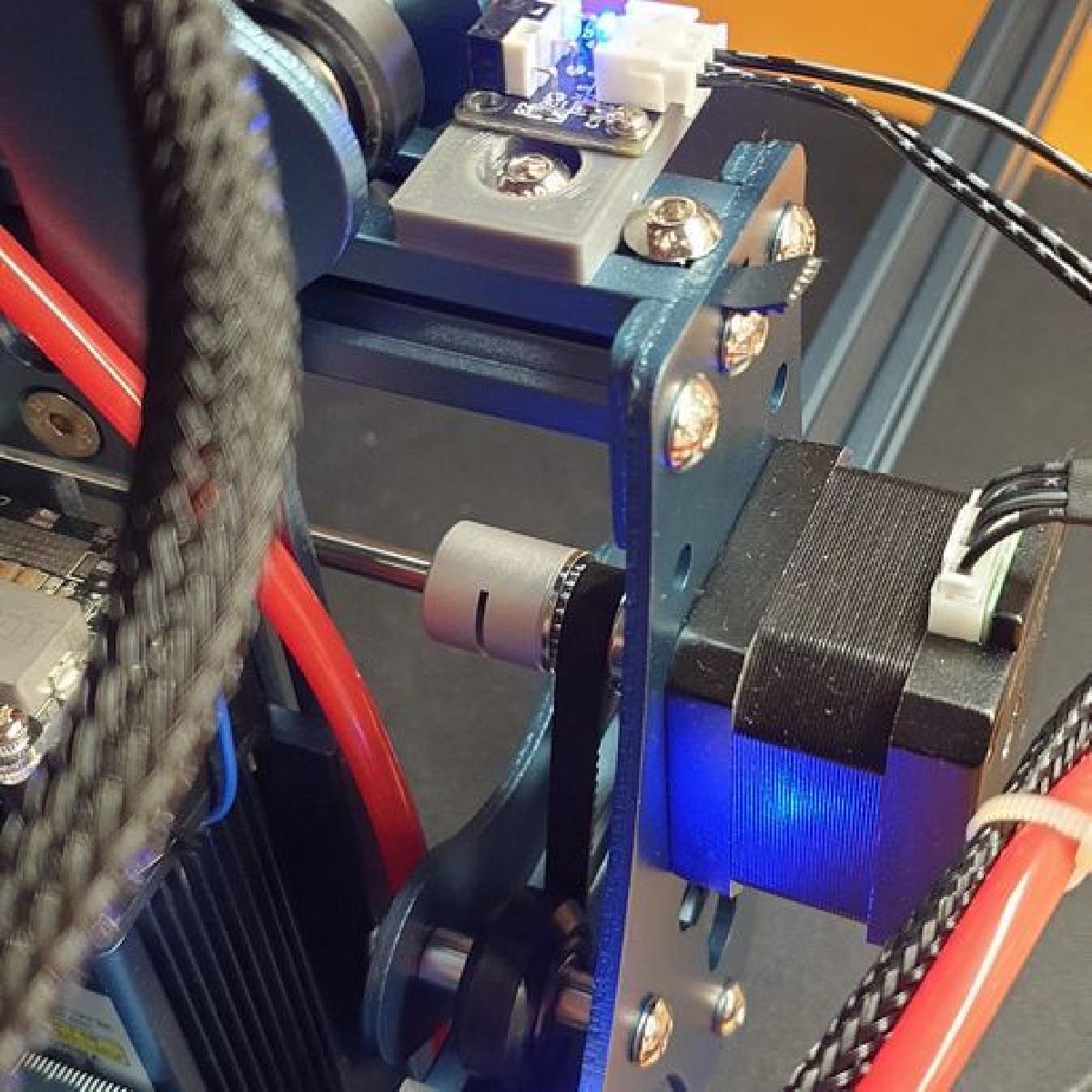

Universal / Suporte de limite SculpFun S6 (Pro) / Suportes de fim de curso S9 foi projetado para Impressora 3D. Role para baixo para estas informacoes em 8 etapas faceis] [EDITAR: Sim, voce tambem pode combinar esses suportes com os T-nuts ja usados para tensionamento da correia e mover os finais de curso ainda mais para tras para alguns milimetros extras de espaco de trabalho... E se voce tiver dificuldade em colocar os T-nuts na trilha, tente colocar a porca primeiro e gira-la empurrando com uma chave de fenda, voce pode entao montar o suporte e deslizar o conjunto completo para a posicao antes de aperta-lo...] [EDITAR 2: Agora tambem disponivel com suportes integrados para corrente ou cabo: https://cults3d.com/en/3d-model/gadget/universal-sculpfun-s6-pro-s9-drag-chain-limit-switch-brackets https://youtu.be/41vEdXATwak] Uma montagem de final de curso de extrusao 2020 universal para switches de limite baratos (mas confiaveis) do Aliexpress. Mantido simples e discreto ao maximo. O suporte e muito rapido e facil de imprimir, possui engates que impedem a rotacao e requer apenas um unico T-nut... Em um aperto, o suporte poderia ate ser cortado de acrilico ou madeira compensada usando seu laser (.SVG esta incluido no download)... Imprimi o meu em PETG XT 3D Fila, sem suportes, sem adesao, altura de camada de 0,2 mm e preenchimento de 100%. PLA 3D Fila funcionara tao bem quanto. Precisei deles para o meu SculpFun S9, mas eles se encaixam em qualquer extrusao de aluminio da serie 20 padrao. Projetado para esses switches (estes tem LEDs azuis): https://www.aliexpress.com/item/4000056510361.html?spm=a2g0o.9042311.0.0.28084c4dk6ArcW Voce pode usar os dois T-nuts M5 sobressalentes que a SculpFun fornece com seu S9 com esses suportes ou pode usar os seus proprios. Use dois parafusos M2.5x5 ou M3x5 (ou quaisquer parafusos pequenos que sejam um pouco maiores que os buracos) para fixar o switch ao suporte. Para o S9, basta conectar os cabos incluidos nas tomadas correspondentes no controlador. Monte o suporte X no canto direito da frente. Monte o suporte Y a direita da ponte. Inverta a direcao de homing Y $23 (se voce montar seus finais de curso do mesmo lado que eu). Desative os limites suaves $20 e ative os limites rigidos $21 no GRBL. Ative o ciclo de homing $22 no GRBL. Homenageie seu laser (no LightBurn voce precisa ativar o botao de homing nas configuracoes primeiro e reiniciar o software). No LightBurn voce termina com coordenadas negativas e eu gosto de definir meu zero de espaco de trabalho para a frente esquerda da maquina. Para habilitar isso, mova seu laser o mais para a esquerda que se sentir confortavel e leia as coordenadas que isso lhe da (para mim, isso foi X -393 Y -397). Defina seu offset de espaco de trabalho com G10 L2 P1 xx yy (para mim isso foi: G10 L2 P1 X-393 Y-397). Mude para $10 Relatorio da Posicao do Espaco de Trabalho e voila, sua frente esquerda e 0.0 e voce pode usar coordenadas absolutas... Nao se esqueca de mover a cabeca do seu laser o mais para o canto direito de tras que conseguir e informar ao LightBurn o maximo de espaco de trabalho que voce tem disponivel (para mim, isso acabou sendo X 393 mm por Y 403 mm). Ou, em 8 etapas faceis: Passo 1: Se voce montou seus switches de limite como eu fiz... Passo 2: Digite em um terminal GRBL: $20=0 $21=1 $22=1 $23=2 Passo 3: Homenageie seu laser (no LightBurn voce precisa ativar o botao de homing nas configuracoes primeiro e reiniciar o software). Passo 4: Apos a homing, mova (no software, nao manualmente!) a cabeca do seu laser o mais para a esquerda que se sentir confortavel e leia as coordenadas que isso lhe da (por exemplo, X:-393 Y:-397). Passo 5: Digite em um terminal GRBL: G10 L2 P1 xx yy (xx e yy sao as coordenadas do passo 4, por exemplo, G10 L2 P1 X-393 Y-397). Passo 6: Digite em um terminal GRBL: $10=0 Passo 7: Homenageie novamente e entao mova (no software, nao manualmente!) a cabeca do laser o mais para tras que se sentir confortavel e leia as coordenadas que isso lhe da (por exemplo, X: 390 Y: 403). Passo 8: Digite as dimensoes maximas que voce obteve do passo 7 em seu software como dimensoes de tamanho de trabalho (por exemplo, Largura 390 Altura 403). Voce terminou. Nao se esqueca de homenagear a maquina quando voce a ligar ou apos cada vez que a mover manualmente para que ela saiba onde esta (ou configure seu software para fazer isso automaticamente). Aproveite!
