Sobre o objeto 3D Unidade portátil de monitoramento de energia PZEM 004

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

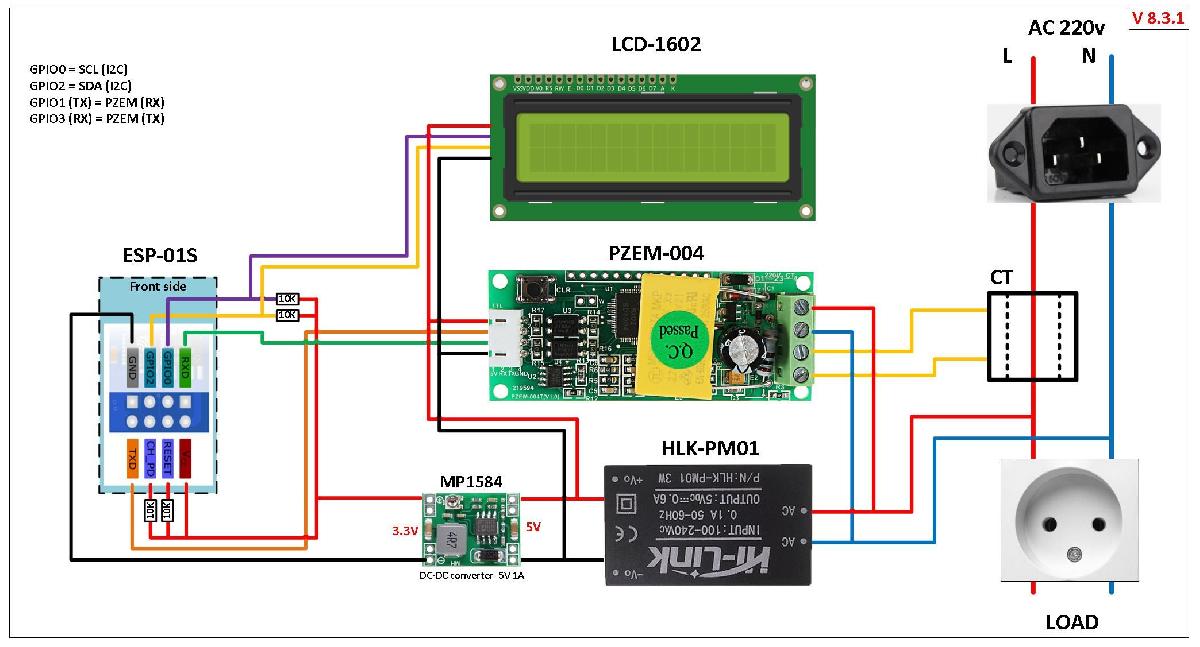

Unidade portátil de monitoramento de energia PZEM 004 foi projetado para Impressora 3D. Nota: Projetado no Fusion360. Arquivo do projeto anexado. Eu fiz este projeto 100% aberto a todos. Placa de PCB (arquivos gerber + fonte easyeda) Firmware: Melhor codigo para ESP8266 (PZEM-004) Mais informacoes: Se voce tiver perguntas sobre como o software Tasmota funciona, visite a sala de chat do Discord do Tasmota para uma discussao: BOM: ESP-01S (ESP8266): Medidor Digital Multifuncional AC PZEM-004T(V3): Display LCD1602 (Interface I2C): Fonte de Alimentacao Isolada Hi-Link 5V 600mA (3W): Modulo de Fonte de Alimentacao DC-DC Step Down, max=24V (MP1584): Base de energia 2p+t 16a (legrand valena 774421): Cabo de Alimentacao Schuko CEE7/7 Plug Macho para IEC320-C13: Tomada Eletrica AC IEC320 (AC-07): Microscopio digital (Andonstar AD207) - opcional: Parafuso hexagonal M3: Porcas de insercao de latao M3 com cola quente: Espacador de latao hexagonal (20mm): Cabo JST XH 2.54 (4 pinos): Conector JST XH 2.54 (4 pinos): Cabo JST XH 2.54 (4 pinos):
