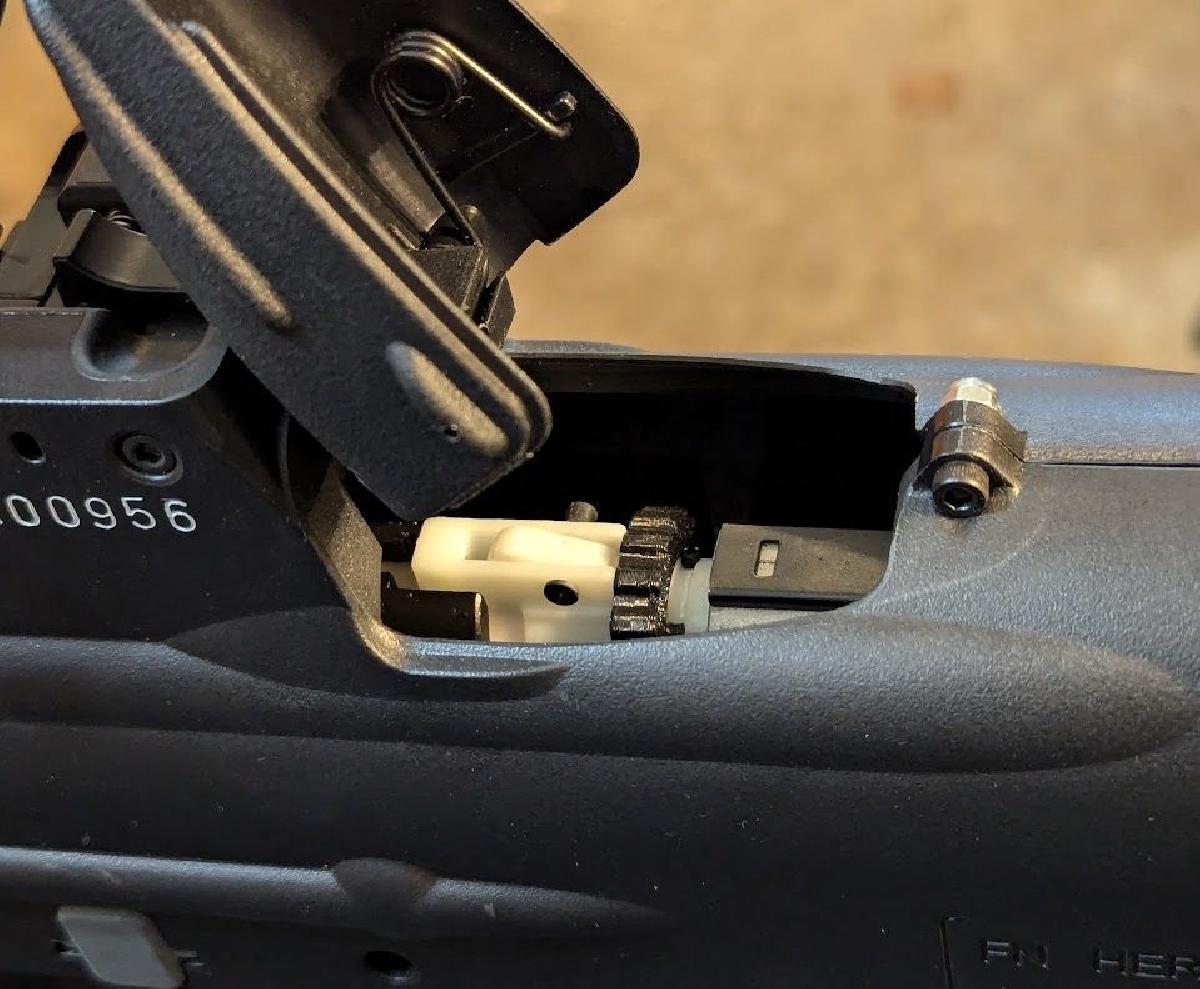

Unidade de Hop Up Rotativa Drop In G&G Airsoft F2000 AEG

Desporto e Ar Livre

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Unidade de Hop Up Rotativa Drop In G&G Airsoft F2000 AEG

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Unidade de Hop Up Rotativa Drop In G&G Airsoft F2000 AEG foi projetado para Impressora 3D. Drop-In Rotary Hop-Up unit for the G&G F2000 AEG.Been working on this one for a while! The stock F2000 hop unit, while good, is a monster to adjust on-field, especially with gloves on.You will be re-using your hop-up body spring, barrel clip, barrel centering ring, barrel O-ring, and the cross-pin for the hop arm off the original hop unit.The additional hardware you'll need is 1x JIS 1.8x12 (or US #013) O-Ring, a 1mm ID 1mm CS O-Ring (green gas fill o-ring), and a M2.5x8mm flat or cup point grub screw.The body of the hop-up unit is not printable via FDM processes. You will need either SLA, SLS, or other similar processes (MJF, DMLS, etc) to create this part successfully. I also recommend printing the knob in FDM or SLS, as grinding SLA on SLA will rapidly wear the parts.If you're trying to sneak this by one of the cheap SLS outfits, rename the STL's to something unreleated like "soap valve" or "toothbrush clip".- Printing -The body of the hop-up has 2 versions - One for SLA printing, the other for SLS. The SLA part has a 0.5mm fillet in the barrel clip corners to prevent stress cracks. You will need to file your barrel clip corners slightly to clear these fillets. The SLA part also has printed-in threads, as SLA prints tend to crack.SLA prints should be in an ABS-Like, tough resin.The hop arm should be printed in whatever format you use for the body, but the knob can be FDM, SLS, SLA, anything. The only thing that should only be FDM or SLS is the assembly clip, as it needs to have flexibility.- Assembly Instructions -Run the appropriate drill & tap for M2.5 through the hole in the hop arm bulkhead parallel to the barrel, where you'd expect the stub for the hopup spring to be. On SLA parts, be sure to align the tap with the existing thread start before chasing the printed threads out. Install the M2.5x8mm grub screw till it's flush with the inside wall.Slip your hopup spring over the grub screw and secure with a drop or two of super glue if needed.Install a JIS 1.8x12 O-Ring on the body grooves closest to the feed tower.Install your barrel with bucking, brass centering ring, and retainer o-ring. Clip in the barrel clip afterwards.Place your nub of choice into the nub pocket, then place the hop arm on top. Install by pressing the crosspin salvaged from the original hop unit through the holes in both parts. Secure with a dry 1x1mm o-ring to keep it from slipping out. If the cross-hole has shrunk in printing, use a 2mm (or Wire Gauge 46) drill bit to open the hole back up to size.Install the hopup knob, pressing it over the o-ring. Make sure to line up the flat tail of the hop arm with the cam groove in the knob. Secure in place with the assembly clip in the exposed grooves behind it.Reinstall the hop-up into your AEG and test!- Parts Notes -If you are missing the spring, McMaster 9657K628 is a drop-in replacement. The crosspin can be replaced by McMaster 90270A222 if you grind the threads off. Or not, I'm not your dad.- Amazon Parts Links -JIS 1.8x12 or US #013 O-Ring: https://a.co/d/ig9jQFA1x1 O-Ring: https://a.co/d/1s8gCJ0- Troubleshooting -If you are using a tapered-lip bucking (ex. Maple Leaf Macaron) and not a straight-lip (ex. Prometheus Purple) you may find that the BB's won't pass the bucking lips without a bunch of force. This may require you to pass a 7.3-7.4mm or Letter L drill bit through the bore of the hop unit, as the diameter shrunk during printing. The model is 7.4mm and will still work down to about 7.3mm.- Update - 03/19/2025 -Last update, with any luck. This pushes the gearbox mating faces another 0.5mm. The previous version will work just fine, as my test piece is working flawlessly. I'd just like the contact faces to actually touch the gearbox. This fixes that.- Update - 03/14/2025 -Made a few more mistakes on the geometry. Sorry! Fixed those today. Moved the BB feed hole forward 0.5mm and shifted the gearbox mating faces back 0.7mm. This was causing feed issues otherwise.- Update - 03/13/2025 -Updated the main body. Realized I screwed up the distance from the BB port to the gearbox face (1mm too long) which was causing some accuracy issues in some setups. Also made some changes to the inside where the bucking rests based on things I did on the Tavor hop unit.- Update - 10/26/2024 -Tested the +0.5mm arm this weekend, and now the hop unit acts exactly like every other Hop-Up unit I've ever used, hopping 0.28g BB's with a little less than half the total range on the hop wheel.- Update - 9/22/2024 -Added a new set of hopup arms to fine tune hopup pressure - I found that with the hopup maxed out, I could not overhop a 0.28g BB when using a 75deg Macaron bucking and Omega nub. The +0mm is the same as before, with a circle through the arm. +0mm Alternate has a hexagon through it, and moves the nub contact out 0.5mm for better centering. +0.5mm moves out and up 0.5mm for more contact pressure, with a square through the body. +1mm moves out 0.5mm and up 1mm for even more contact pressure, with a triangle through the body.

Baixar

## Unidade de Hop Up Rotativa Drop-In G&G Airsoft F2000 AEG

### Introdução

No mundo do airsoft, a precisão e a manutenção adequada de uma arma são cruciais para o desempenho em campo. Uma das partes mais importantes do seu sistema é a unidade de hop-up, que permite que as BBs (esferas de plástico utilizadas nas armas de airsoft) ganhem rotação, aumentando a distância e a precisão do disparo. Nesse sentido, a **Unidade de Hop Up Rotativa Drop-In G&G Airsoft F2000 AEG** é um projeto inovador que promete facilitar a vida dos jogadores que utilizam a G&G F2000.

A unidade de hop-up tradicional da G&G F2000, embora funcional, apresenta algumas dificuldades quando se trata de ajustes em campo, especialmente para aqueles que usam luvas. Como resultado, a comunidade de airsoft tem buscado soluções que ofereçam mais facilidade e eficiência. O arquivo STL da unidade de hop-up rotativa drop-in vem como uma resposta a essa necessidade.

### Objetivo do Projeto

O principal objetivo deste projeto é criar uma unidade de hop-up que seja fácil de instalar e ajustar, utilizando componentes reutilizáveis da unidade original. A modificação introduzida neste modelo inclui um design que permite ajustes mais fáceis, mesmo em condições adversas, como o uso de luvas. Além disso, o projeto visa garantir que a unidade funcione perfeitamente, maximizando a precisão e a assistência ao jogador.

### Descrição do Modelo

**Nome do arquivo:** Unidade de Hop Up Rotativa Drop-In G&G Airsoft F2000 AEG

**Descrição:** Unidade de hop-up rotativa drop-in para o AEG G&G F2000.

Ao trabalhar neste projeto, o autor se concentrou em solucionar os principais problemas apresentados pela unidade padrão, tornando-a uma opção muito mais prática para aqueles que precisam fazer ajustes em situações de combate.

### Componentes Necessários

Para a montagem da unidade, você precisará de alguns componentes que devem ser reutilizados da unidade original:

- **Mola do corpo do hop-up**
- **Clipe do cano**
- **Anel centralizador do cano**
- **O-ring do cano**
- **Pino cruzado para o braço do hop-up**

Além disso, será necessário adquirir alguns itens adicionais:

- 1x O-Ring JIS 1.8x12 (ou US #013)
- 1x O-Ring 1mm ID 1mm CS (O-ring de preenchimento de gás verde)
- 1x Parafuso grub M2.5x8mm (com ponta plana ou ponto de copo)

### Impressão 3D

A impressão 3D desempenha um papel fundamental na criação desta unidade de hop-up. O corpo da unidade não pode ser impresso usando processos de modelagem por fusão de material (FDM). Em vez disso, é recomendável o uso de processos como Estereolitografia (SLA) ou Sinterização Seletiva a Laser (SLS), ou outras técnicas semelhantes, como MJF ou DMLS. Este é um ponto crítico a ser considerado, pois a rigidez e a qualidade da impressão afetarão diretamente o desempenho da peça.

O autor recomenda que o corpo da unidade de hop-up seja impresso em resina ABS-like, que é conhecida por sua resistência e durabilidade. A unidade vem com duas versões de impressão: uma para SLA e outra para SLS. A versão SLA apresenta um chanfro de 0.5mm nos cantos do clipe do cano para prevenir rachaduras por estresse.

#### Considerações sobre Impressão

- **Habilidade de Impressão:** O hop arm pode ser impresso no mesmo formato que o corpo; no entanto, o botão pode ser impresso usando qualquer um dos formatos mencionados anteriormente.
- **Flexibilidade Necessária:** O clipe de montagem deve ser impresso utilizando apenas FDM ou SLS, uma vez que precisa ter flexibilidade para funcionar corretamente.

Caso você deseje burlar serviços de impressão SLS mais baratos, o autor sugere renomear os arquivos STL para algo não relacionado, como "válvula de sabão" ou "clipe de escova de dentes", para evitar suspeitas.

### Instruções de Montagem

As instruções de montagem são cruciais para garantir que a unidade funcione como esperado. Você deve seguir os seguintes passos:

1. **Perfuração e Rosca:** Use a broca e rosca apropriadas para M2.5 no orifício do bulkhead do braço do hop, alinhando corretamente para evitar falhas.
2. **Instalação da Mola:** Deslize a mola do hop sobre o parafuso grub e fixe com um pouco de supercola, se necessário.
3. **Instalação do O-Ring:** Instale um O-Ring JIS 1.8x12 nas ranhuras do corpo próximo à torre de alimentação.
4. **Montagem do Cano:** Instale seu cano com o bucking, anel centralizador de latão e O-Ring de retenção, e depois coloque o clipe do cano.
5. **Montagem do Braço do Hop:** Coloque seu nub de escolha na cavidade do nub, empilhando o braço do hop em cima. Instale o pino cruzado salvaguardado da unidade original.
6. **Instalação do Botão:** Pressione o botão do hop sobre o O-ring e alinhe a cauda plana do braço do hop com a ranhura da cam no botão.
7. **Teste Final:** Reinstale a unidade de hop-up na AEG e teste o funcionamento.

### Dicas de Montagem

- **Peças Extras:** Se você não tiver a mola original, pode comprar um substituto apropriado, como a McMaster 9657K628. O pino cruzado também pode ser substituído conforme mencionado.
- **Ajustes de Precisão:** Caso você utilize um bucking de lábio taperado, pode ser necessário expandir o diâmetro do hop até 7.3mm ou 7.4mm usando a furadeira apropriada.

### Atualizações do Projeto

O autor implementou várias atualizações para otimizar o modelo, solucionando problemas de geometria e adaptando o projeto a testes reais:

- **Atualizações de 2025:** A geometria foi ajustada várias vezes para melhorar o encaixe da unidade com a gearbox, mostrando um constante esforço em tornar o modelo cada vez mais funcional.
- **Teste de componentes novos:** Novos braços de hop-up foram criados para sintonizar ainda mais a pressão do hop-up, permitindo ajustes finos.

Os usuários são incentivados a experimentar as diferentes versões dos braços do hop-up para personalizar sua performance, dependendo do tipo de BBs e da situação de jogo.

### Conclusão

A Unidade de Hop Up Rotativa Drop-In G&G Airsoft F2000 AEG é um exemplo de inovação e adaptação no mundo do airsoft. Com suas instruções detalhadas, recomendações de impressão 3D e otimizações contínuas, essa unidade oferece uma solução valiosa para jogadores que buscam aprimorar seu desempenho em campo. Ao utilizar a impressão 3D para criar componentes personalizados, o airsoft continua a evoluir, fornecendo aos entusiastas ferramentas que atendem exatamente às suas necessidades.
