Unidade de display de 7 segmentos versatil e mecanica.

Gadgets

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Unidade de display de 7 segmentos versatil e mecanica.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

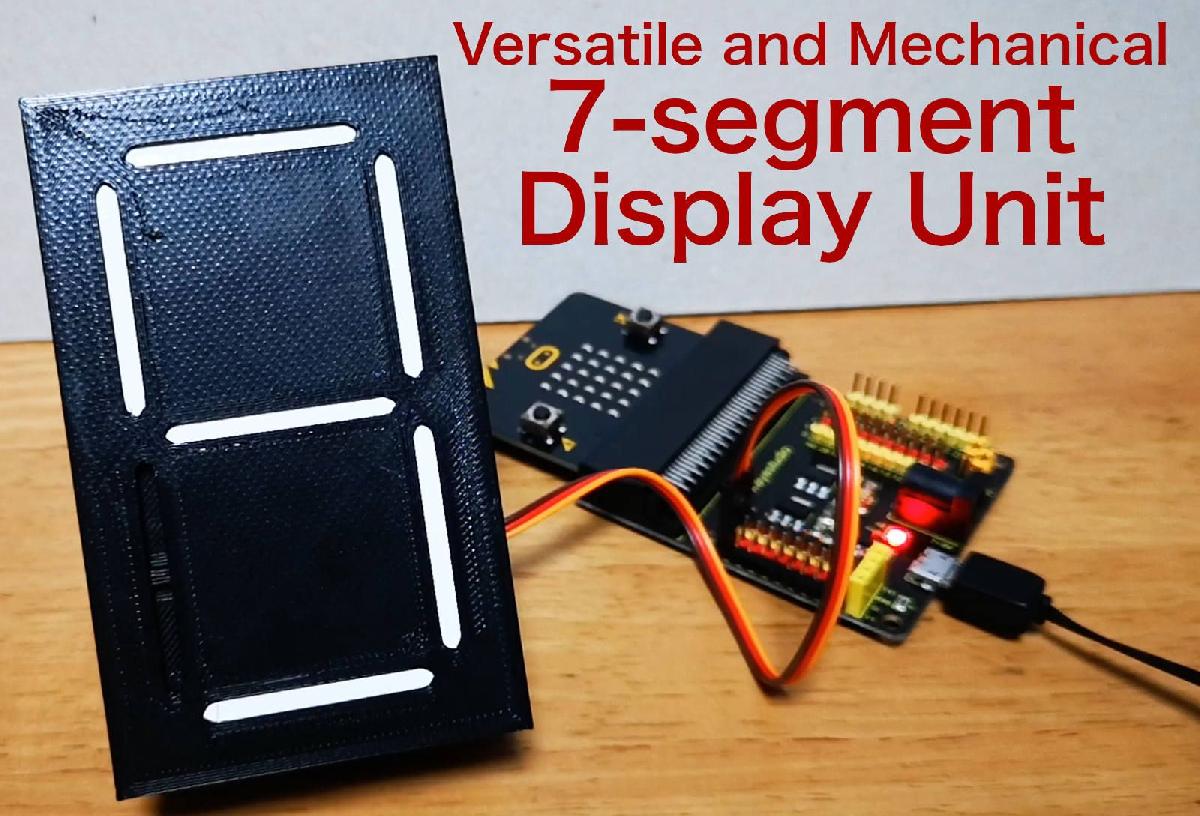

Unidade de display de 7 segmentos versatil e mecanica. foi projetado para Impressora 3D. Nota: A unidade melhorada de digitos unicos foi lancada. O numero de pecas foi muito reduzido. Nao utiliza elasticos e requer uma forca muito pequena para funcionar. Resumo - Uma unidade unica de display mecanico de 7 segmentos acionada por um pequeno servo hobby. - Esta unidade pode ser utilizada apenas como um temporizador de cozinha, dado, relogio de digito unico, etc. - Voce pode fazer um relogio digital, placar, contador, etc., se fizer duas ou mais. - Duas versoes sao fornecidas. Uma tem os digitos em ordem crescente, e a outra e otimizada. Esta ultima tem uma ordem especial (1 7 4 5 6 0 8 9 3 2) para diminuir a carga no servo, com menos segmentos girando entre digitos vizinhos. Especificacoes - Tamanho total: 10 cm (A) x 6 cm (L) - Tamanho do digito: 8 cm x 4 cm (area nas linhas centrais dos segmentos) Voce precisa de pecas adicionais, como segue: - Mini servo* (tipo SG90: cerca de 3 USD por unidade) vem com dois parafusos - Circuito de controle (eu uso micro:bit e placa de expansao Ks0360. Codigos fornecidos) - 4 Parafusos (M2,5 - M3) - Tinta - Lubrificante *Requer uma rotacao de 162 graus para mostrar todos os numeros de 0 a 9. Eu uso o servo abaixo. No folheto especificacoes, o angulo de rotacao e limitado a 120 graus, mas na verdade pode girar ate 180 graus, usando a saida PWM do micro:bit. Ferramentas: - Ferro de solda para soldagem de plastico - Furadeira e macho (se voce nao usar parafuso de rosca) - Limas ou uma faca fina Esta coisa e uma versao reduzida do "Relogio digital mecanico de 7 segmentos", para facilitar a montagem. Como o servo hobby esta anexado ao eixo diretamente, ele pode mostrar qualquer numero unico em ate 0,2 segundos. Nao e necessario ajustar a origem a cada vez que liga. Espero que voce faca algo util ou apenas interessante, usando esta unidade e mostre sua criacao. 19 de dezembro de 2020: Adicionei uma versao facil de montar. Requer suporte ao imprimir, mas todas as engrenagens ja estao montadas.

Baixar

O modelo 3D intitulado "Unidade de display de 7 segmentos versátil e mecânica" representa uma solução inovadora e prática para a visualização de números em formato digital, utilizando tecnologia de impressão 3D e componentes eletrônicos acessíveis. Aqui está uma visão geral das características e especificações do projeto:

### Descrição do Projeto
- **Unidade de Display de 7 Segmentos**: Um display mecânico que utiliza um pequeno servo motor (tipo SG90) para acionar os segmentos e exibir números de 0 a 9.
- **Versatilidade**: Pode ser aplicado em diversas situações, como um temporizador de cozinha, relógio digital, placar de jogos ou contador, dependendo da configuração do projeto.
- **Modelo Aperfeiçoado**: O projeto foi otimizado para reduzir o número de peças e dispensar elásticos, resultando em uma montagem mais simples e funcional. A nova disposição dos dígitos (1, 7, 4, 5, 6, 0, 8, 9, 3, 2) minimiza a carga no servo motor, pois requer menos movimento entre os dígitos adjacentes.

### Especificações Técnicas
- **Dimensões**: A unidade tem um tamanho total de 10 cm de altura por 6 cm de largura, com os dígitos medindo 8 cm por 4 cm cada.
- **Ação do Servo**: O servo precisa de uma rotação de 162 graus para exibir todos os dígitos. Embora a folha técnica do servo indique uma limitação de 120 graus, na prática, ele pode rotacionar até 180 graus utilizando a saída PWM, possibilitando uma exibição eficiente e rápida.
- **Montagem e Impressão**: Há duas versões do design - uma requer suporte para impressão, mas tem todas as engrenagens pré-montadas, facilitando a fabricação.

### Componentes Necessários
Para a montagem da unidade, serão necessários alguns componentes adicionais:
- **Mini Servo (SG90)**: Custo aproximado de 3 USD por unidade, inclui parafusos.
- **Circuito de Controle**: Recomenda-se o uso de um micro:bit com placa de expansão Ks0360, com códigos fornecidos para facilitar o projeto.
- **Parafusos**: Um conjunto de 4 parafusos (M2,5 - M3).
- **Acabamento**: Tinta para acabamento estético e lubrificante para garantir a operação suave das peças móveis.

### Ferramentas Recomendadas
Para efetuar a montagem, será necessário:
- **Ferro de Solda**: Para soldagem plástica.
- **Furadeira e Macho**: Se não forem utilizados parafusos autoperfurantes.
- **Limas ou Faca Fina**: Para acabamentos de peças impressas.

### Conclusão
Essa unidade de display de 7 segmentos não só é um projeto interessante e educativo, como também proporciona uma excelente oportunidade para aprender sobre mecânica, eletrônica e design 3D. Com sua facilidade de montagem e versatilidade de uso, é ideal para entusiastas da tecnologia e da impressão 3D. O autor encoraja os usuários a explorar novas aplicações e compartilhas suas criações, ampliando o uso e a criatividade em torno deste projeto inovador.
