Sobre o objeto 3D UltraRigido

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

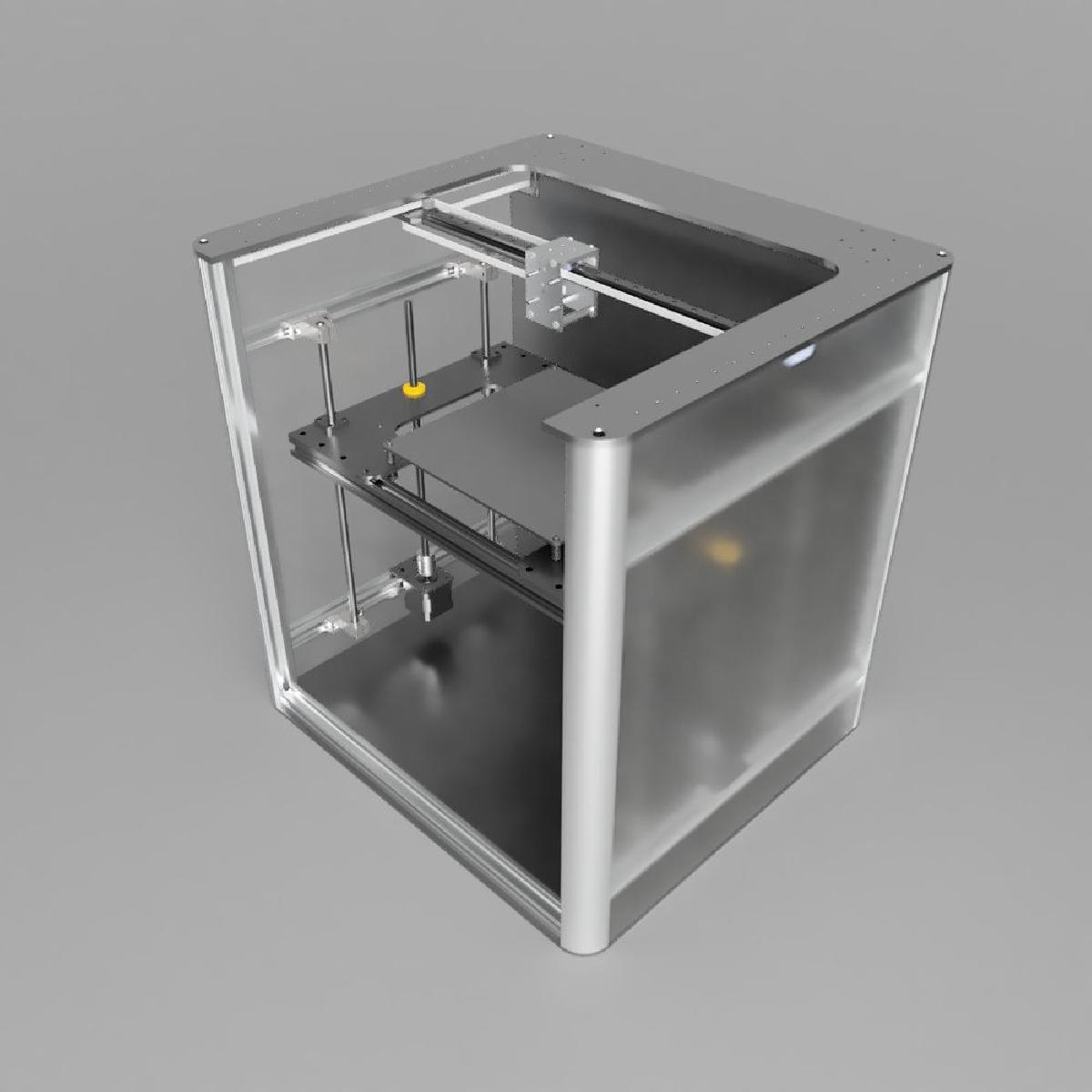

UltraRigido foi projetado para Impressora 3D. IntroducaoIsso comecou como uma atualizacao, agora e uma impressora completamente nova. Embora seja baseada na evolucao do Hypercube e seriamente inspirada na impressora E3D Tool Changer, e algo diferente.Esta utilizando 3x TW-04-09 da Igus e 3x TS-04-09 como guia linear. Tambem e compativel com MGN9 com pequenas alteracoes.Os Idlers sao 2x F623ZZ montados espelhados.Foi projetado para ser cortado de uma chapa de aluminio de 4mm de 1000mm x 500mm. Lista de MateriaisMecanica24 unidades F623ZZ (ABEC3 ou melhor)8 unidades suporte de haste SK8 (SK12 se suas hastes forem de 12mm)4 hastes redondas de 8mm (voce pode usar 12mm em vez disso)4 unidades LMK8LUU (LMK12LUU se suas hastes forem de 12mm)2 Parafuso de avanco com folga (voce pode usar Parafuso de esferas se tiver $$ para isso)2 Guia linear TW-04-09 x 350mm (ou MGN9 350mm)1 Guia linear TW-04-09 x 400mm (ou MGN9 400mm)3 Carro linear TS-04-09 (ou MGN9H)4 Extrusao de aluminio 3030R 500mm (voce pode usar 3030 regular, mas a redonda e mais bonita)4 Extrusao de aluminio 2020 380mm6 Extrusao de aluminio 2020 420mm12 conector ancora para 2020 (voce pode usar suportes em L regulares, mas os conectores sao mais estilosos)Um monte de parafusos que ainda nao contei.Eletronica:Qualquer placa que voce goste. Estou usando uma Duet2 Ethernet da Duet3D nesta.1 Fonte de alimentacao 24v1 Hotend E3D v6 24v1 cama aquecida do tamanho desejado5 Nema172 Fim de curso (mecanico ou optico, sua escolha)1 Sonda Z da sua preferencia. Estou usando uma NPN-NC.1 Ventilador para hotendAtualizacao 2019-06-19Monte as novas pecas cortadas a laser. Alguns ajustes foram necessarios, entao postei um novo DXF para o corte em U. Tive que remover 5 mm de cada lado para facilitar a montagem e torna-lo compativel com o trilho MGN12. Mas, no geral, e uma estabilidade e rigidez incriveis. Estou aguardando os LM8UU flangeados para o Z (como voce pode ver nas fotos, adaptei alguns igus com bracadeiras. Espero que a peca chegue esta semana para que eu possa comecar a testar com uma impressao real.Atualizacao 2019-06-04Nossa corte a laser em aco esta pronta. Agora vamos pinta-la e instalar. A pintura e para evitar ferrugem, e necessaria, nao apenas estetica.https://youtu.be/xPE0hflnuLAhttps://youtu.be/Tz9CDA5kXv0Atualizacao 2019-05-16Estamos trabalhando na simplificacao dos furos para parafusos para que possam ser fresados mais rapido/mais barato. Fizemos um prototipo em MDF e tudo parece ok. Agora encomendamos alguns kits de aco para testar efetivamente.
