Sobre o objeto 3D Ultimod By Bezain. Para um Discoeasy Ultimo e Perfeito.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

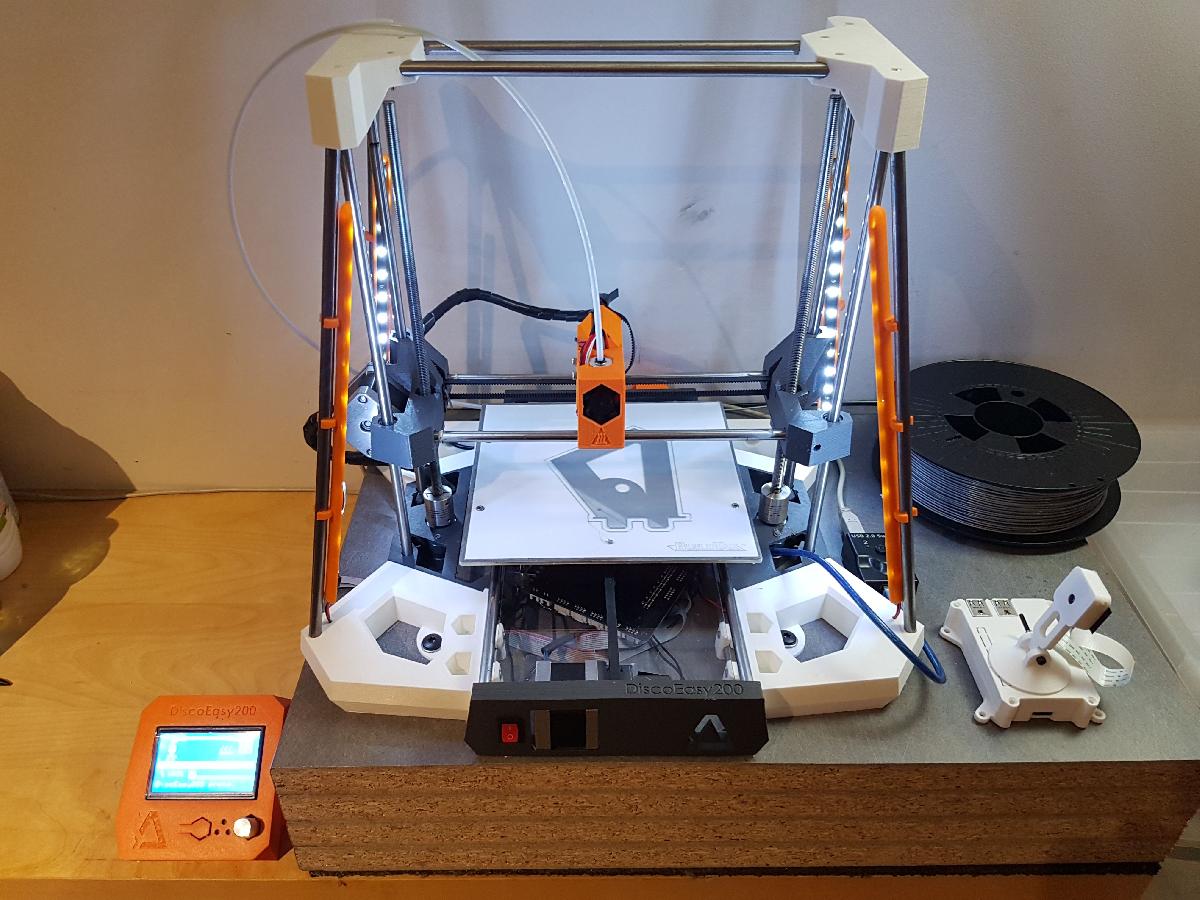

Ultimod By Bezain. Para um Discoeasy Ultimo e Perfeito. foi projetado para Impressora 3D. Aqui esta o mod mais completo e bem elaborado para sua Dagoma Discoeasy. Este mod vem corrigir todos os defeitos menores dessa impressora, transformando-a em uma maquina impressionante. Ele inclui de fato as seguintes modificacoes: -Rigidificacao total da maquina. Um sistema de triangulacao, completamente ajustavel, garante nao apenas o reforco por triangulacao dos eixos Z, mas, acima de tudo, esse sistema lhe assegura que tudo o conjunto esta realmente comprimido atraves do ajuste das parafusos de pressao, que garantem que tudo o conjunto esteja realmente contraido. O "wooble" desaparece completamente. Os eixos Z nao se movem um milimetro. Alem disso, espacos para parafusos ou porcas nas bases dos reforcos permitem fixar a impressora ao suporte. Se este for pesado e estavel, voce ganhara enormemente em rigidez. Isso tambem ajuda a baixar o centro de gravidade do conjunto. (Consulte as dicas abaixo) Isso permite impressoes de altissima qualidade, e/ou imprimir mais rapidamente, sem que a maquina comece a vibrar em todas as direcoes. -Ajuste da ortogonalidade dos eixos Esses mesmos parafusos de pressao permitem corrigir os defeitos de nao ortogonalidade da maquina. Assim, voce obtem eixos X, Y e Z perfeitamente perpendiculares. Isso resulta em impressoes de alta precisao e melhor qualidade, sem reduzir o tempo de impressao. A variacao de 0,1 mm e alcancavel em 150 mm de altura, apos alguns ajustes. -Ajuste do nivelamento da plataforma. A solucao suave esta la apenas para corrigir os defeitos de retidao e nivelamento da plataforma. Quanto melhor for o ajuste na base, menos o software intervira. O que resulta em ainda menos "wooble", com os conectores dos eixos Z se tornando quase imoveis a cada camada. -Iluminacao integrada por LEDs com passagem dissimulada dos cabos nas bases dos reforcos. este esta conectado diretamente a placa ou via um interruptor na frente, se voce desejar poder controla-lo separadamente. -O display e deslocado, pois, no meu caso, isso era mais pratico e estetico, mas com uma simples peca de suporte e uma pistola de cola voce pode fixa-lo em uma das bases. Nenhuma modificacao precisa ser feita na impressora. Impressao: Tudo se imprime sem suporte. Eu recomendo uma impressao em 0,2 ou menos, com um preenchimento de 30%. Material necessario: 12 porcas Nylstop diametro M3 12 parafusos M3x20mm cabeca hexagonal 4 tirafundos ou parafusos grandes diametro 6 a 8, cabeca minima 30mm para fixar as bases ao suporte. 4 barras de aco ou inox diametro 8mm, comprimento 344mm 4 fitas de LED (encontradas no ama..on 30cm 12V, recortaveis, voce perdera os 3 primeiros LEDs o que e perfeito para o tamanho dos suportes) 4 arruelas Grower diametro 3mm 4 arruelas planas diametro 3mm Para o procedimento de montagem, consulte o seguinte endereco: Este e um trabalho monumental que coloco gratuitamente a disposicao da comunidade, entao obrigado pelas dicas! Bezain

Baixar

O modelo 3D "Ultimod By Bezain" para a impressora Dagoma Discoeasy é uma modificação abrangente que visa aprimorar significativamente a performance e a rigidez da impressora, tornando-a mais eficiente e capaz de produzir impressões de alta qualidade. Abaixo, destaco os principais aspectos e funcionalidades deste mod:

### Principais Características do Modelo

1. **Rigidez Estrutural**:
- O sistema de triangulação ajustável proporciona uma base sólida, eliminando completamente o "wooble" (vibração indesejada) dos eixos Z.
- A possibilidade de fixar a impressora em um suporte pesado e estável contribui ainda mais para a rigidez, resultando em uma baixa vibração durante a impressão.

2. **Ajuste de Ortogonalidade**:
- Com a utilização de parafusos de pressão, o modelo permite que os eixos X, Y e Z sejam ajustados para garantir sua perpendicularidade.
- Essa precisão é fundamental para alcançar impressões de alta qualidade, onde uma variação de 0,1 mm pode ser mantida em uma altura de 150 mm.

3. **Nivelamento da Base**:
- O ajuste da base é facilitado, permitindo que o usuário minimize a necessidade de correções via software. Um melhor nivelamento resulta em ainda menos vibração, garantindo que os acopladores dos eixos Z permaneçam estáveis.

4. **Iluminação Integrada**:
- O modelo inclui LEDs com um design que disfarça os cabos, proporcionando uma iluminação que pode ser conectada diretamente à placa da impressora ou controlada por um interruptor separado.

5. **Display Reposicionado**:
- O display é deslocado para uma posição mais ergonômica e estética, com a possibilidade de ser fixado em uma das bases com uma peça de suporte simples.

### Instruções de Impressão

- **Configurações Recomendadas**:
- Impressão em 0,2 mm ou menos e com 30% de preenchimento.
- Todo o modelo é projetado para ser impresso sem a necessidade de suportes, facilitando o processo de impressão.

### Materiais Necessários

Para a montagem do modelo, são necessários os seguintes materiais:

- 12 porcas Nylstop (diâmetro M3)
- 12 parafusos M3x20 mm (cabeça hexagonal)
- 4 parafusos de madeira ou grandes (diâmetro de 6 a 8 mm, comprimento mínimo de 30 mm)
- 4 barras de aço ou inox (diâmetro de 8 mm, comprimento de 344 mm)
- 4 tiras de LED de 30 cm (12V)
- 4 arruelas Grower (diâmetro 3 mm)
- 4 arruelas planas (diâmetro 3 mm)

### Considerações Finais

O **Ultimod By Bezain** é uma demonstração do potencial de personalização das impressoras 3D, oferecendo uma solução prática e eficaz para melhorar o desempenho da Dagoma Discoeasy. Este mod foi disponibilizado gratuitamente, contribuindo para a comunidade Maker e garantindo que todos possam acessar melhorias significativas em suas impressoras 3D. A atenção aos detalhes no design e a facilidade de instalação o tornam um projeto atraente para entusiastas da impressão 3D.
