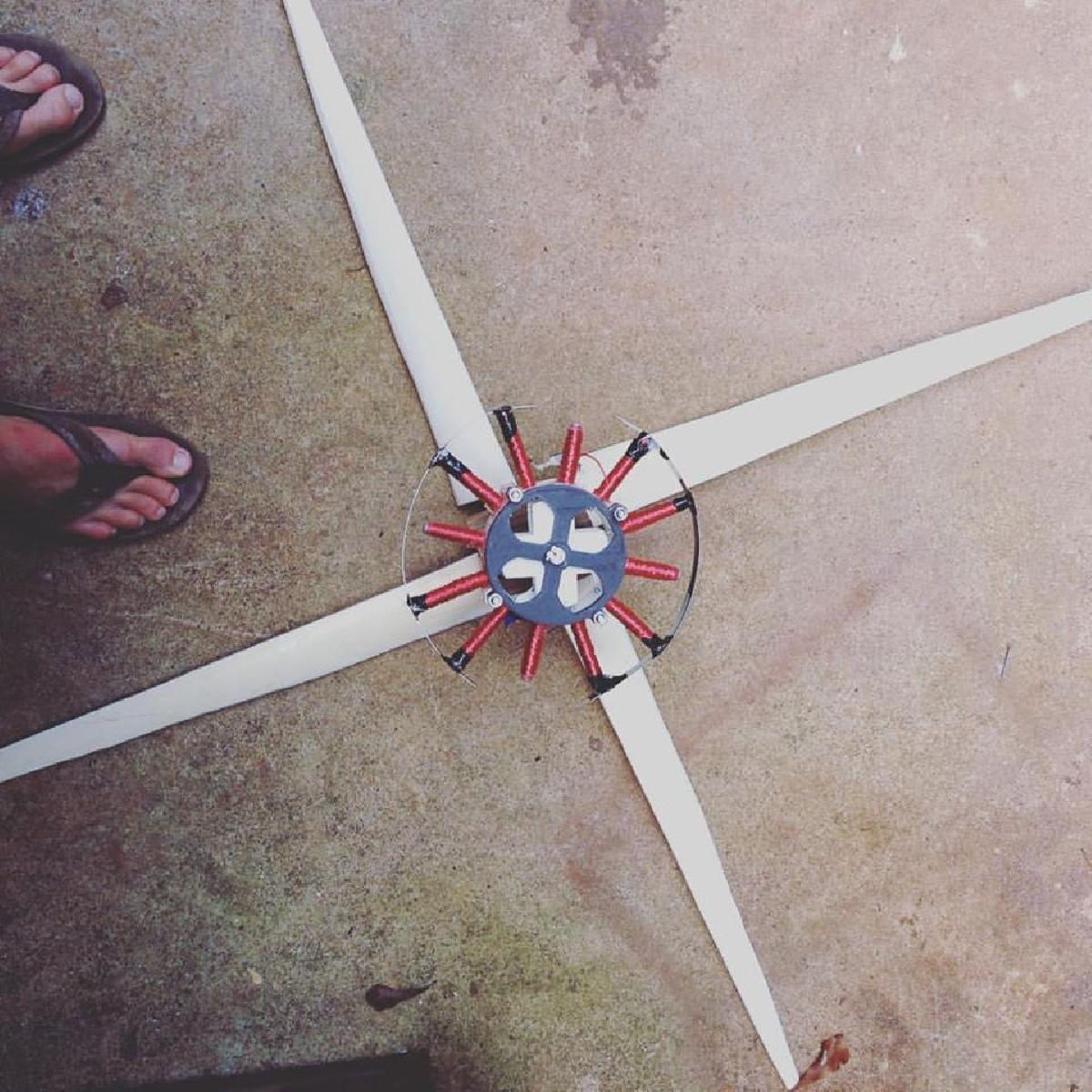

Turbina eólica foi projetado para Impressora 3D. Este e um gerador AC de 3 fases (2 enrolamentos por fase) e 4 polos. ISTO USA IMANES PODEROSOS, MANUSEIE POR SUA CONTA E RISCO, VOCE E RESPONSAVEL POR SUAS PROPRIAS LESOES. Entao divirta-se :) Este e um projeto que consome muito tempo, mas e gratificante, especialmente para uma feira de ciencias ou energia alternativa. Eu gostaria de ter mais tempo para testar isso e fornecer numeros solidos, entao peco desculpas. Mas posso dizer que girando a uma velocidade de algumas centenas de RPM, consegui produzir ~1 Watt de uma das tres fases. Vou colocar meus modelos menores de geradores aqui na primeira oportunidade! Obrigado!! (se voce se sentir inclinado a dar uma gorjeta, sera destinada a mais impressoes de energia alternativa!)Lista de pecas:1/4-20X2 1/4/parafusos----------------------------------(4 deles: estator/montagem)4-40x 1.5--------------------------------------------(4 deles: rotor)~1/8 de diametro parafusos ~2 a 3 polegadas de comprimento--(12 para o nucleo do estator)1 polegada cubo ima N50 ou N52----------------(4 para os polos do rotor) ~10$ cada1/4 ID polegada rolamentos de esferas 1/2 OD---------------(2 actobotics/sparkfun)1/4 polegada espacadores de eixo-----------------------------(~6 actobotics/sparkfun)1/2lb fio de ima de 28 gauge----------------------(1 rolo e suficiente)1/4 colares de eixo/hub/coroa------------------(2 dependendo de como voce quer que seja alimentado)1/4 D-eixo 6 a 12 de comprimento------------------------(actobotics/sparkfun)O Rotor:Eu imprimi 2 dos arquivos do rotor, coloquei os imas e segurei as duas metades juntas com alguns parafusos e porcas 4-40 que eu tinha por ai.O rotor foi impresso para se ajustar a um eixo D de 1/4 de polegada da Actobotics. Eu usei imas de 1 polegada (4 deles) dispostos alternando N e S (N,S,N,S).Link do Ima:https://www.amazon.com/Applied-Magnets-Strong-Neodymium-Magnet/dp/B0012DNFP6/ref=sr_1_1?ie=UTF8&qid=1471988660&sr=8-1&keywords=1+inch+magnet+cubeO Estator:O estator tem cerca de 5 1/2 polegadas de diametro. Os parafusos que seguram a tampa e o estator juntos sao 1/4-20 x 2 1/2. Para o nucleo do estator, eu usei parafusos que tem ~1/8 de diametro e 2 de comprimento. Enrosque os parafusos de ~1/8 de diametro nos 12 buracos na lateral. Escolha um parafuso para comecar, enrole o fio de 28 gauge em sentido horario 1400 vezes (na posicao de 12 horas....Esta parte e chata). Agora, sem cortar o fio, mova-se para o parafuso em um angulo de 90 graus (3 horas) do parafuso que voce acabou de enrolar e enrole 1400 voltas de fio ao redor deste parafuso na direcao anti-horaria. Passe para o parafuso na posicao de 6 horas (sem cortar o fio) e enrole 1400 vezes na direcao horaria. Por ultimo, passe para o parafuso de 9 horas e enrole 1400 voltas na direcao anti-horaria...Ufa, voce pode cortar o fio...Agora sua fase A esta pronta, agora as fases B e C. Entao, imediatamente ao lado do parafuso de 12 horas (o parafuso de 1 hora, eu acho) faca exatamente a mesma coisa que a fase A, MAS o enrolamento de 1 hora deve ser na direcao anti-horaria! enrole 1 hora anti-horaria, 4 horas horaria, 7 horas anti-horaria e 10 horas horaria. Esta e sua fase C. Por ultimo, o parafuso de 11 horas e enrolado na direcao anti-horaria, 2 horas horaria. 5 horas anti-horaria e 8 horas anti-horaria. Esta e sua fase B.Entao seu rotor esta montado e seu estator esta enrolado. Agora coloque um colar de eixo no eixo e aperte-o na sua medida desejada a partir da extremidade (deixe espaco para o rotor etc.). Agora empilhe em cima do colar de eixo um espacador de eixo, um rolamento de 1/4, 2 a 3 espacadores de eixo a mais para evitar que seu rotor bata na carcaca enquanto gira, seu rotor (pode ser necessario pressiona-lo com um grampo ou aquecer o eixo dependendo da tolerancia...tenha cuidado!!!), depois 2 a 3 espacadores de eixo a mais, o segundo rolamento, mais um espacador e FINALMENTE seu hub/colar de eixo/coroa.BOOM...gire e produza toda a eletricidade! Fiacao em configuracao Delta ou Wye. As laminas que fiz para a turbina eolica foram feitas seguindo estas instrucoes ---> http://greenterrafirma.com/making-pvc-wind-turbine-blades.html use um hub para monta-las ou rosqueie o eixo e use parafusos! Eu nao consegui fazer muitos testes porque trabalho 12 horas por dia, 7 dias por semana, mas na parte de tras de uma caminhonete indo a 15 mph, produziu facilmente 20 volts. Por ultimo, a saida pode ser aumentada um pouco criando um caminho completo para o fluxo magnetico. Eu usei tiras de aco inoxidavel ao redor do exterior para criar um caminho de retorno para o fluxo.
