turbina eolica com multiplicador epicicloidal

Passatempo

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D turbina eolica com multiplicador epicicloidal

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

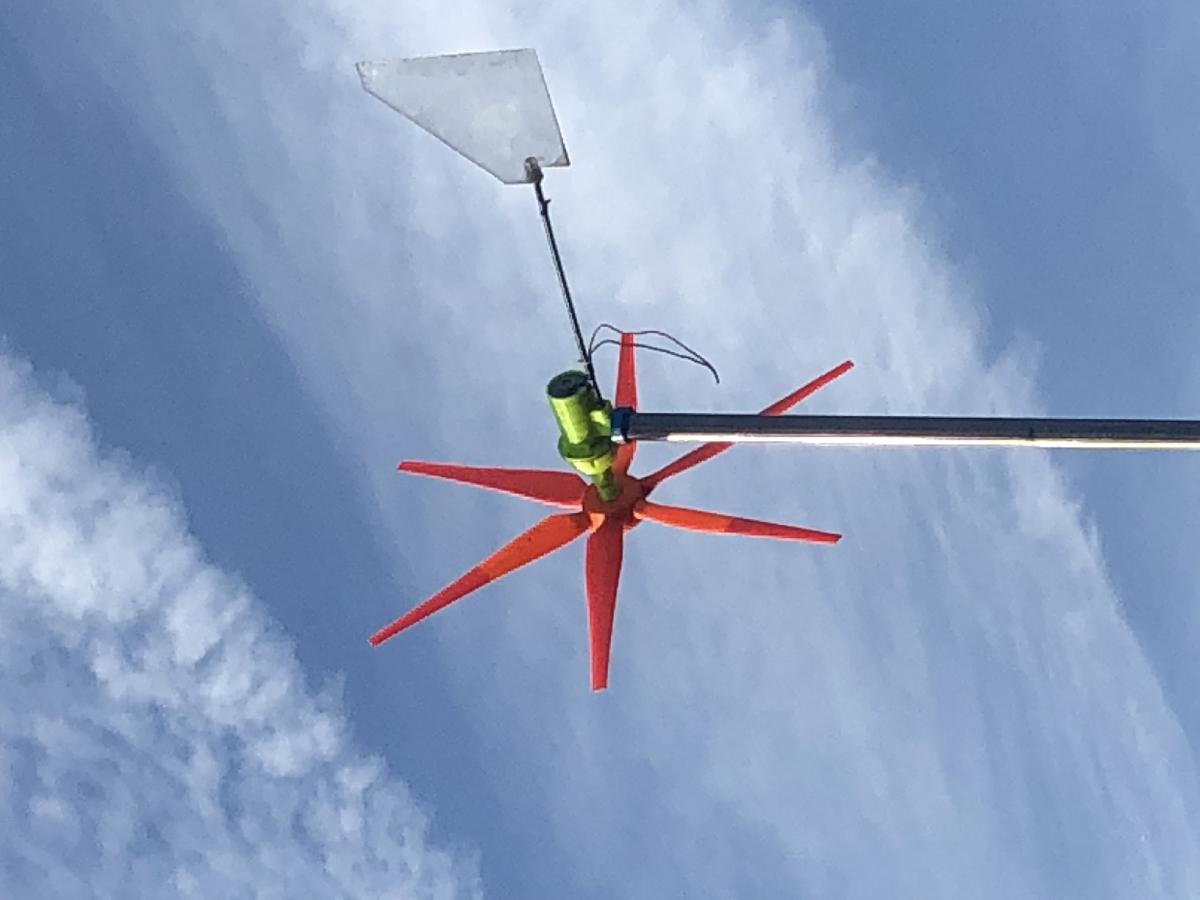

turbina eolica com multiplicador epicicloidal foi projetado para Impressora 3D. https://www.youtube.com/watch?v=5WSsIN92QAwhttps://www.youtube.com/watch?v=3S_bsWiwG88Eolienne de aproximadamente 700 mm de diametro.Motor de corrente continua 12V 30W 3000rpmRedutor de velocidade 1:4 epicycloidal.Velocidade do vento (com a minha turbina eolica):Colocacao em rotacao "a vazio": 3m/s cerca de 11km/hVelocidade do vento com bateria carregada: 18km/hPoder constatado em carga: 13.6V 2.8A com um vento de cerca de 22 km/hUm dia em que o vento estava um pouco mais forte do que o habitual, eu montei a turbina eolica com 3 laminas. Eu obtive uma intensidade de MAIS de 8A durante pequenas rajadas.Material:Porca M8 5 pcs Arruelas de 8 mm 5/6 pcs Haste roscada M8 de 200 mm (o comprimento sera ajustado apos a montagem da turbina eolica)Haste roscada M8 de 500 mm 2 pcs (Cauda e rotacao)Uma tampa de garrafa de leite que serve de batente alto (azul nas fotos. ;-)Rolamento 608zz 3 pcsRolamento 3x7x3 10 pcsCola super glueA turbina eolica pode ser adaptada as suas necessidades e ao vento disponivel.O nariz pode receber, a escolha, 2 laminas, 3 laminas ou 6 laminas.Quanto mais laminas houver, maior sera o torque, assim a velocidade do vento necessaria para a partida sera mais baixa, por outro lado, a velocidade maxima sera menos elevada.A peca redutora v2 e reforcada, o design permanece identico a peca tampa sem rolamento.Fique atento, mesmo assim, mesmo com 6 laminas a turbina eolica pode atingir velocidades muito elevadas, ate impressionantes.Para informacao, eu vi as laminas e o cubo em outra montagem resistirem a ventos de mais de 90 km/h, nao sem medo....

Baixar
