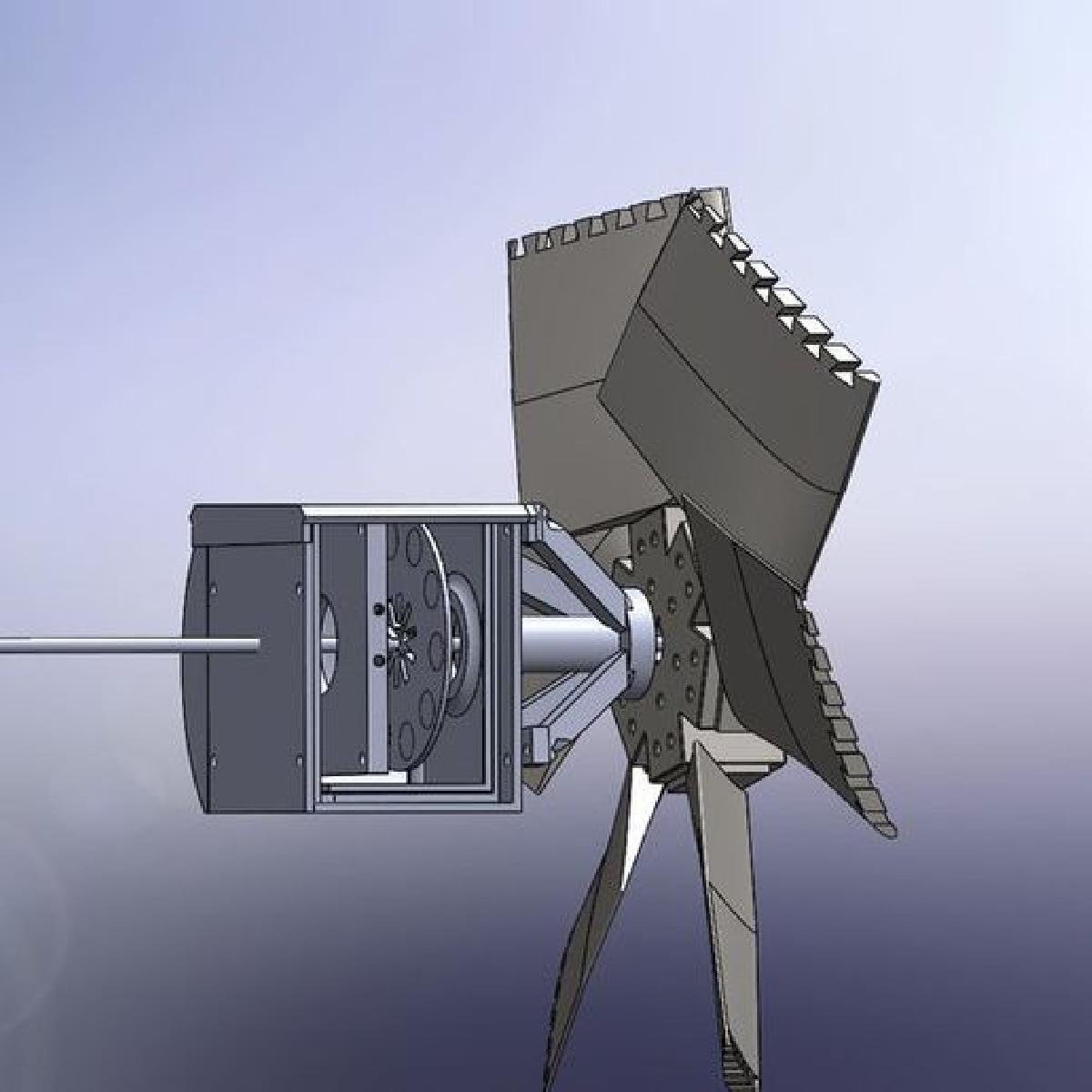

Turbina eolica com alternador foi projetado para Impressora 3D. Siga e visite esta pagina para o design mais recente!!!! Um design em andamento com o objetivo final de ser uma boa turbina eolica DIY funcional. Eu nunca fiz uma, desenhando e experimentando a partir de informacoes online. Atualizacoes estao chegando com tentativas e erros ao longo do tempo. Por favor, comente com qualquer melhoria que voce possa pensar =). Republicado devido a um bug na pagina antiga. (desculpe a todos que a tinham em listas.) Os arquivos do SolidWorks estao incluidos se voce quiser redesenhar algo. Problemas conhecidos e, esperancosamente, melhorias que virao: VOCE E MUITO BEM-VINDO PARA AJUDAR COM O DESIGN OU PROBLEMAS -O suporte do poste com conexao de rotacao para fiacao esta faltando. -Fazer o design a prova d'agua -A caixa do alternador precisa de um suporte para um rolamento de esferas mais proximo da turbina. -Nao ha design para uma "asa traseira" para que siga o vento ao redor. -As partes da caixa sao dificeis de imprimir, o design esta deformando. -Fit muito apertado aqui e ali. -As laminas sao um design aleatorio sem nenhum calculo ou conhecimento aerodinamico por tras. -Faltando um cone de nariz afiado e com boa aparencia para a turbina. -A caixa nao e possivel de ser montada, as porcas necessarias para apertar estao dentro, rs. Atualizacoes/Registro: 20140403 Atualizacao massiva -Mudou de um design monofasico para um trifasico. 12 imas e 9 bobinas. (bobinas do estator e estrutura, rotores ambos, e distancia media atualizada.) -Imas de 10 mm de espessura em vez de 3 mm. (rotores atualizados) -Estrutura do estator 3 mm mais espessa, mais espaco para enrolar as bobinas. Agora e possivel com imas mais espessos. (estrutura, bobinas e distancia atualizadas) -Moveu as bobinas um pouco mais em direcao ao centro para melhor espaco para o cobre. (bobinas e rotores atualizados) -Fiz as paredes de 0,4 que seguram os imas para 0,6. (rotores atualizados) -Fiz o diametro externo dos rotores menor para economizar um pouco de massa rotativa. (rotores atualizados) 20140329 -Erro de design encontrado, nao da para colocar a tampa e a parede juntas e depois apertar as porcas por dentro! Bem, dirigindo sem isso por enquanto, precisa de um novo design no futuro, no entanto. -Talvez precise de outros tipos de rolamentos para forca para frente e para tras. Nao sei o nome do modelo, porem. -Aviso, estou mudando para imas de 10 mm de espessura!! Entao redesign para isso vem. http://www.supermagnete.de/eng/S-20-10-N 20140328 -Aneis de distancia para rolamentos. 20140323 -Suporte frontal adicionado algum suporte e anti-deformacao. 20140320 partes para montagem em um poste nao completas -Peca de montagem do poste v1, -Placa superior de montagem do poste v1 -Placa base v4 furos e coisas para montagem do poste. 20140318 -Placa base v3 ajustada o tamanho do furo para melhor encaixe para rolamento, adicionou coisas anti-deformacao. -Encontrei isso http://www.ebay.com/itm/181330029893 entao novo plano de design, mais simples do que antes. 20140317 -Caneta e papel... sentado aqui desenhando diferentes solucoes para o suporte giratorio... entao nada para mostrar digitalmente. O plano e aneis de tubo de cobre de 22 mm e carvao de um alternador de carro de algum modelo que esta espalhado pelo mundo. Como sempre, todas as pecas devem ser possiveis de obter ou fazer com ferramentas encontradas em toda casa. 20140316 -Movi as bobinas e imas 3 mm mais perto do centro, o fio da bobina na nova configuracao v2 nao se ajustava. Entao agora bobinas v3 e rotores v4. Tambem fiz os rotores 10 mm de diametro menor, menos desperdicio de impressao. 20140314 -Bobinas V2. Fiz um nucleo central maior para as bobinas, li em algum lugar que a largura interna das bobinas deveria ser a mesma que a largura dos imas. Alguem sabe como realmente deveria ser? 20140313 -Suporte frontal v1. Adicionei um suporte frontal com lugar para um rolamento perto do eixo da lamina. -Placa traseira V3, coisas anti-deformacao. Novos furos para um potencial movimento para tras. Removi o suporte para asas traseiras e movi o rolamento para dentro para que possa ser impresso com a grande superficie plana na mesa de impressao. Aumentei o furo do rolamento para 0,4 para melhor encaixe.
