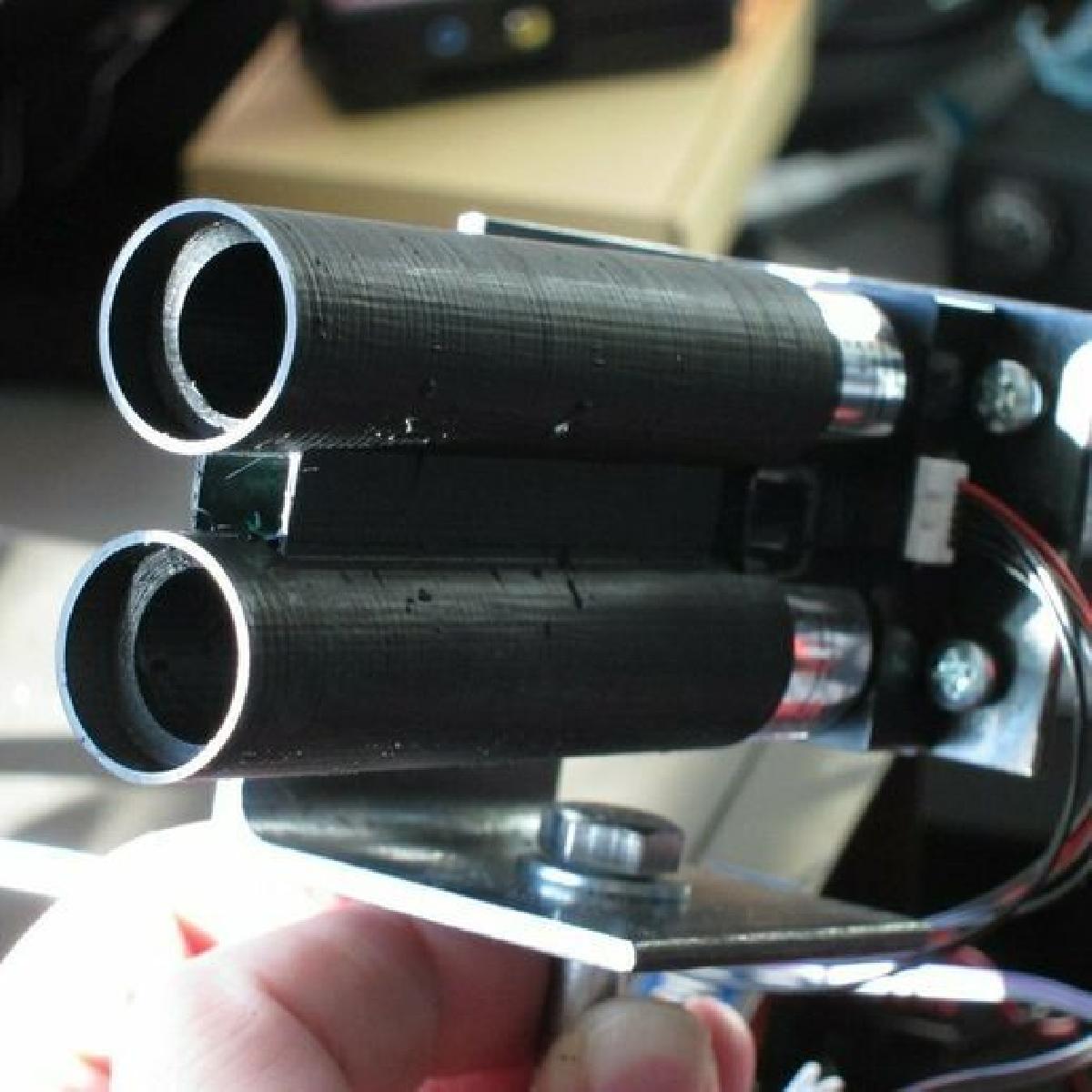

Tubo de protecao Lidar Lite
Engenhoca
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Tubo de protecao Lidar Lite
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Tubo de protecao Lidar Lite foi projetado para Impressora 3D. O Lidar-Lite da PulsedLight e um dispositivo interessante, mas eu percebi que a minha unidade espalha bastante IR fora do eixo principal do feixe de laser colimado; pode ser um pouco de dispersao interna. Como consequencia, uma superficie proxima pode ser detectada pela iluminacao dispersa, mesmo quando nao esta no eixo. Alem disso, nao faria mal ao receptor ter uma protecao contra o sol, entao eu projetei isto. A espessura da parede e de 0,8 mm e, com uma cabeca de impressao de 0,4 mm, funciona melhor se voce configurar o preenchimento para 0%. Modelo OpenSCAD incluido. ATUALIZACAO: a v4 tem mais defletores (numero de aneis e um parametro), diametro interno mais apertado dos aneis defletores e ajuste mecanico melhorado para o case do Lidar. Note que muitos plasticos sao translucidos a 900 nm, e de fato eu consegui ver o feixe atraves da parede com uma camera IR antes de pinta-la. Para que isso funcione como pretendido, voce precisa pintar o interior com uma tinta preta fosca opaca (usei "Angelus Brand Acrylic Leather Paint"). Isso pode ser complicado de aplicar devido aos aneis defletores internos, mas uma escova de dente velha funcionou bem.
