Sobre o objeto 3D Tube Cube: Impressora portatil CoreXY com NEMA14, Bluetooth, etc.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

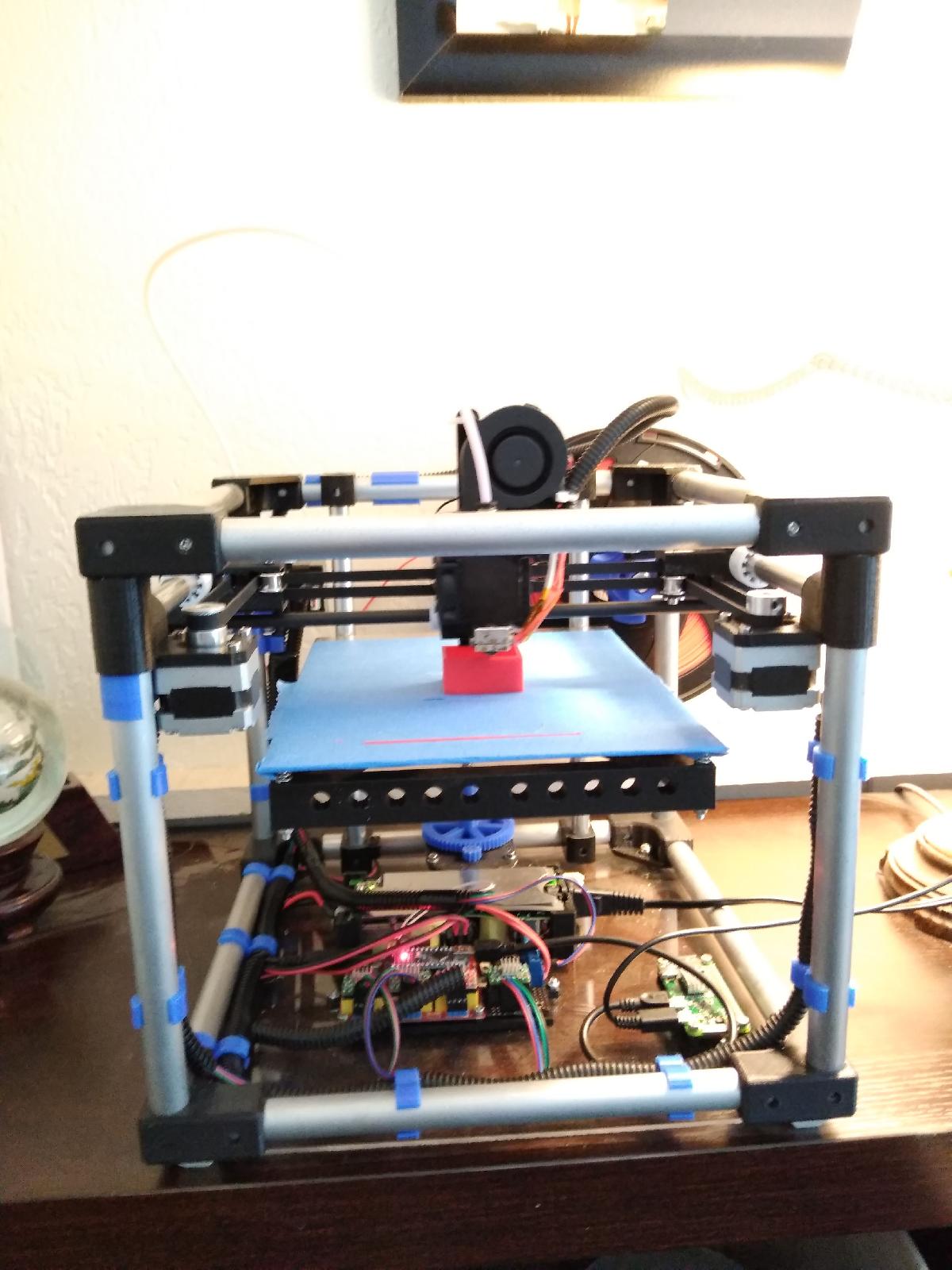

Tube Cube: Impressora portatil CoreXY com NEMA14, Bluetooth, etc. foi projetado para Impressora 3D. ATUALIZACAO 23/02/2019Adicionei alguns arquivos STL, se alguem quiser construir isso com varas lineares de 8mm. ESTES ARQUIVOS NAO FORAM TESTADOS.Por outro lado, eu recomendaria usar polias T16 ao redor. Eu pedi algumas porque elas oferecem 20% mais torque e uma resolucao ainda mais fina. ATUALIZACAO 18/02/2019Eu realmente gosto desta nova impressora. As impressoes sao incriveis para uma impressora de pecas de rato. Nao me entendam mal, eu ainda amo meus dois HEVOs, mas essa coisa pode imprimir provavelmente a maioria das pecas que eu imprimo regularmente (mas eu usei meu HEVO 300x300 para imprimir o carro da cama do Tube Cube). Resumindo, se eu construir outra, gostaria que fosse facilmente reproduzivel com pecas padrao, como trilhos lineares de 8mm, NEMA14 para o eixo Z, uma placa de controle padrao, uma fonte de alimentacao padrao, etc. Acho que essa coisa pode ser construida de forma relativamente barata, mesmo com pecas padrao. Se voce tiver algum tempo livre, adoraria ver um remix mais reproduzivel!Esta e uma verdadeira construcao de pecas sobrantes! NENHUM trilho linear, NENHUM motor NEMA 17, NENHUM rolamento, NENHUM Rampas 1.4, NENHUM Mega 2560, NENHUM, NENHUM, NENHUM, NENHUM, NENHUM.....https://youtu.be/Fd4omaQ4yoYVolume de Impressao: 130mm x 170mm * 100mmTamanho: 295mm x 295mm x 260mmMUITO IMPORTANTE:Os motores NEMA 14 que usei sao MUITO sensiveis a sobrecarga de tensao e transformei o meu em hotend acidentalmente. Portanto, certifique-se de reduzir a tensao do seu driver de motor. Acabei ajustando a tensao do meu motor de 0,4A para cerca de 0,16V.Notas:Os motores NEMA14 nao sao tao potentes quanto os motores NEMA17. Portanto, voce precisa rodar a impressao mais devagar e garantir que todos os eixos estejam funcionando suavemente, ou voce pode acabar com passos perdidos. Outra opcao e comprar motores NEMA14 mais fortes. Eu paguei $15 por dois motores, entao foi do lado mais barato.O RPI Zero esta bem com esta configuracao, especialmente se voce nao estiver usando uma webcam.Como minha intencao e ter isso portatil e nao conectado sempre a uma rede Wi-Fi, voce deve ativar o Bluetooth PAN (Rede Pessoal). Tenho duas configuracoes do Cura, uma para Wi-Fi e outra para Bluetooth.Voce nao precisa usar parafusos para manter tudo junto, como pode ver, usei supercola, apenas certifique-se de que tudo esteja alinhado e liso antes de colar. A placa CNC v4 realmente e mal projetada, entao nunca a usei em um projeto. Os pinos estao incorretos (Dir/Motor invertidos), o Micro-passo nao funciona ate que voce retire os jumpers e solde um novo jumper para 5V+. Os termistores precisam de um capacitor e resistor para funcionar, e entao voce precisa adicionar outro motor e 2 ou 3 Mosfets (hotend, ventilador de impressao, possivel cama aquecida). De qualquer forma, voce entende o que quero dizer. Se voce quiser manter simples, ou nao tiver um desses por perto... pegue uma Mega e RAMPS.BOM:12 x tubo de aluminio 260mm x 16mm4 x tubo de aluminio 255mm x 12,75mm para trilhos linearesVarios PLA 3D FilaArduino Nano & placa CNC v4Placa PCB e alguns componentes eletronicos para uma placa de expansao (driver de extrusora e mosfet de hotend e ventilador de impressao)Motor NEMA 14motor de impressora laser HPalguns fioshotend tipo J (24V)placa de aluminio de 3mm para a cama de impressao (nao aquecida)Fonte de alimentacao de laptop Dell 100W (19,5V, 4,8A)1 x motor NEMA 17 para extrusora (nao queria realmente usa-lo, mas nao tinha outro NEMA 14 a mao)2 x flechas de fibra de carbono de 295mm para o eixo xpeca curta de parafuso de esferas (sobrante da construcao do HEVO) e porca anti-backlashNotas de Impressao:Carro X: Todos os suportes de impressao sao parte do design. Apos a impressao, voce apenas corta-os (gentilmente). Nota: voce precisa vira-lo, pois os suportes estao apontando para cima da forma como foi enviado.Carros Y: Impressos em pe, sem suportes.Firmware:Eu comecei com Teacup, mas tive problemas e decidi seguir em frente. Agora estou usando um RPI Zero W com Octopi e Klipper. Nao e a melhor combinacao, mas nao e ruim para um RPI de $10 e um Nano de $6 com escudo. Nota, o RPI esta overclockado e tem dois dissipadores de calor para os drivers de motor anexados. Todos os plugins nao essenciais do Octopi (mesmo os padroes) foram desativados.Adicionando Bluetooth PANExecute:sudo apt-get install bluez-toolsCrie os seguintes arquivos:/etc/systemd/network/pan0.netdev[NetDev]Nome=pan0Tipo=bridge/etc/systemd/network/pan0.network[Correspondencia]Nome=pan0[Rede]Endereco=172.20.1.1/24ServidorDHCP=sim/etc/systemd/system/bt-agent.service[Unidade]Descricao=Agente de Autenticacao Bluetooth[Servico]ExecStart=/usr/bin/bt-agent -c NoInputNoOutputTipo=simple[Instalacao]WantedBy=multi-user.target/etc/systemd/system/bt-network.service[Unidade]Descricao=Bluetooth NEP PANApos=pan0.network[Servico]ExecStart=/usr/bin/bt-network -s nap pan0Tipo=simple[Instalacao]WantedBy=multi-user.targetEntao executesudo systemctl enable systemd-networkdsudo systemctl enable bt-agentsudo systemctl enable bt-networksudo systemctl start systemd-networkdsudo systemctl start bt-agentsudo systemctl start bt-networkFinalmente para emparelhar, execute:sudo bt-adapter --set Discoverable 1Configuracao da impressoras KlipperNAO COPIE ESTE ARQUIVO SEM LER E ATUALIZAR CUIDADOSAMENTE ANTES. Parametros configurados incorretamente podem causar danos.[stepper_x]step_pin: ar5dir_pin: ar2enable_pin: !ar8step_distance: .00625endstop_pin: ^ar9position_endstop: 0position_max: 130homing_retract_dist: 5.0[stepper_y]step_pin: ar6dir_pin: ar3enable_pin: !ar8step_distance: .00625endstop_pin: ^ar10position_endstop: 0position_max: 170homing_retract_dist: 5.0[stepper_z]step_pin: ar7dir_pin: !ar4enable_pin: !ar8step_distance: .001736endstop_pin: ^ar11position_endstop: 100.2position_max: 100.2homing_retract_dist: 5.0[extruder]step_pin: ar13dir_pin: ar12enable_pin: !ar8step_distance: .010526nozzle_diameter: 0.400filament_diameter: 1.750heater_pin: analog2sensor_type: NTC 100K beta 3950sensor_pin: analog6control: pidpid_Kp: 26.322pid_Ki: 1.300pid_Kd: 133.253min_temp: 0max_temp: 250[fan]pin: analog1[mcu]serial: /dev/ttyUSB0pin_map: arduino[printer]kinematics: corexymax_velocity: 150max_accel: 200max_accel_to_decel: 50max_z_velocity: 25max_z_accel: 30
