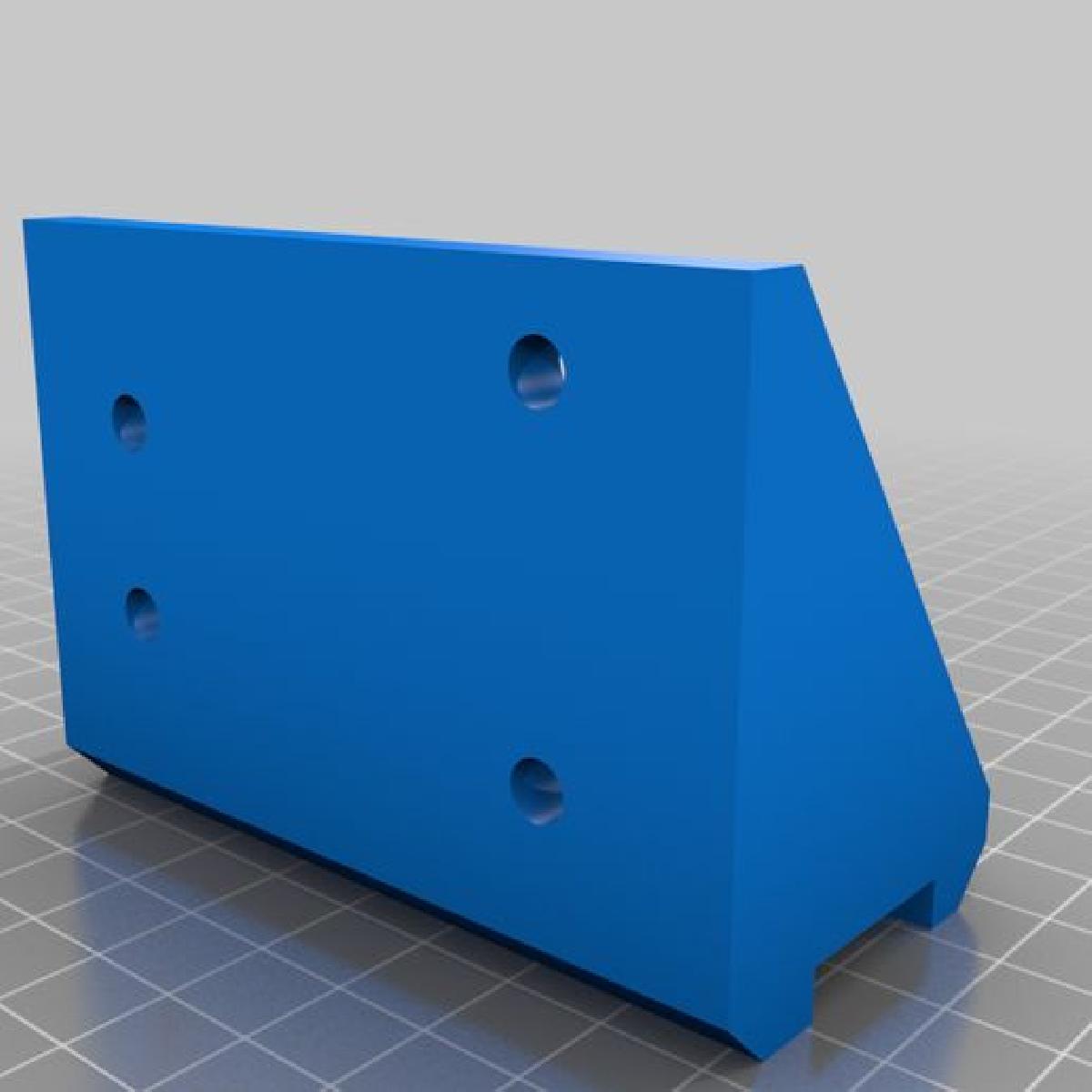

Tronxy X3 Z altura de upgrade
Ferramentas
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Tronxy X3 Z altura de upgrade
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Tronxy X3 Z altura de upgrade foi projetado para Impressora 3D. Atualizacao para o Tronxy X3. Apos alguns problemas com um dos meus motores de passo de altura Z, decidi reforca-lo e usar apenas um motor. Isso requer alguns furos extras a serem perfurados na estrutura superior; detalhes na secao PDF da estrutura superior. Eu usei uma broca conica com degraus para facilitar isso. Usei um motor de passo de eixo duplo como este: https://www.ebay.co.uk/itm/HANPOSE-17HS8401-D-Double-Shaft-48mm-Nema-17-Stepper-Motor-42-Motor-42BYGH-1-8A/362781911415?hash=item54777ca977:g:A2IAAOSwCB1dpcRs E 2 destas caixas de engrenagens. https://www.ebay.co.uk/itm/Ratio-1-1-8mm-shaft-90-Degree-Right-Angle-Gearbox-Speed-Reducer-Transmission-UK/392644586518?hash=item5b6b70ec16:g:RO4AAOSwj0Nebuzx Alem disso, 1 x acoplador de 5mm para 5mm 20mm D 25MM L 3 x acopladores de 8mm para 8mm 20mm D 25MM L. 1 x acoplador de 5mm e 1 x acoplador de 8mm podem ser cortados e transformados em 2 x acopladores de 5mm para 8mm para conectar as caixas de engrenagens ao motor de passo. https://www.ebay.co.uk/itm/Shaft-Coupler-Flexible-Plum-Coupling-CNC-Stepper-Motor-Jaw-Spider-For-3D-Printer/143208089394?ssPageName=STRK%3AMEBIDX%3AIT&var=442138282337&_trksid=p2057872.m2749.l2648 E 2 x rolamentos flanged de 8mm https://www.ebay.co.uk/itm/KFL08-Pillow-Block-Bearing-Bore-Diameter-Flange-Miniature-Rhombic-Bearing-8MM/323062501818?hash=item4b380691ba:g:BI0AAOSwBRVaczNj Os detalhes para montagem e corte das pecas estao no PDF de montagem da estrutura. Fixacoes necessarias: 4 x parafusos M4 x 10 para montar os suportes da caixa de engrenagens na estrutura. 8 x parafusos M5 x 10 para montar as caixas de engrenagens nos suportes. 2 x parafusos chato M4 x 8 para montar o suporte do motor de passo na estrutura. 4 x parafusos M3 x 10 para montar o motor de passo no suporte. 4 x parafusos M4 x 35 para montar os rolamentos atraves do espacador na estrutura. 22 x porcas T M4.
