Sobre o objeto 3D Trilho MGN 12H Mod V2.0 X5S

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

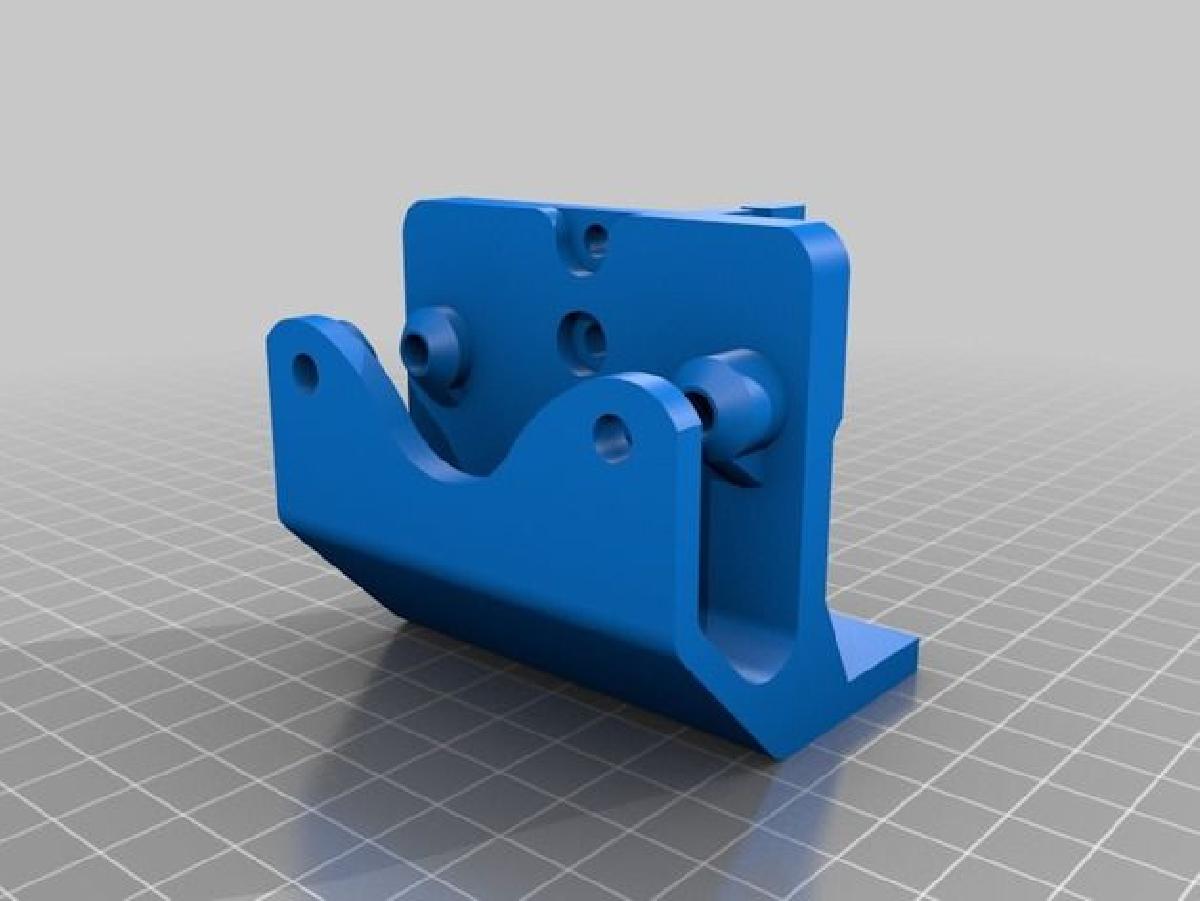

Trilho MGN 12H Mod V2.0 X5S foi projetado para Impressora 3D. EDITAR 6 - 26/05/19 Adicionado carro Y que pode aceitar trilhos de 450 mm para o novo X V2 EDITAR 5 - 16/05/2019 Trabalhando em um novo estilo de carro X de 2 pecas (rotulado v2) para este mod. Essas pecas ainda estao em fase de teste, tudo o mais parece funcionar bem (tenho esse carro em 2 impressoras separadas funcionando bem). Para este carro, o trilho precisara ir na parte de tras do 2020 em vez de em cima. Voce precisara de 4 - parafusos e porcas m4 de 50 mm para prendera parte de tras a frente. Ha uma versao para a corrente de cabos e uma versao para usar um pedaco de fita de peixe em um grande arco com o tubo bowden para segura-lo e os cabos em pe. Conforme solicitado, este carro tem os deslizadores para as pecas modulares do cr10. EDITAR 4 - 13/01/2019 Houve um pedido para adaptar o X para usar o suporte estilo fang e sistema de resfriamento, nao tenho essas pecas para testar, mas o suporte rotulado fang do X deve permitir que todas as pecas fang sejam fixadas diretamente. Aqui esta o link para o suporte e outras pecas necessarias para seguir esse caminho. EDITAR 3 - 12/12/2018 Foi apontado para mim que eu estava perdendo os furos para montar o fim de curso do X e percebi que deixei de fora nas instrucoes para apenas pegar o fim de curso e os pequenos parafusos pretos pontudos que o fixam a peca de acrilico e parafusar o fim de curso diretamente ao carro X logo abaixo da correia. EDITAR 2 - 12/12/2018 A pedido de um membro do forum, adicionei um conjunto de carros Y com um entalhe para se ajustar a trilhos de 450 mm sem corta-los. EDITAR 1 - 10/12/2018 Finalmente consegui imprimir e instalar isso na minha X5S. Aqui estao as coisas que notei e corrigi. 1 - Notei que os cantos eram quase impossiveis de instalar com todos os tres parafusos e porcas t-nuts no lugar na peca. Colocando o t-nut sentado no trilho do lado de fora na frente (foto mostrando onde) em vez de na peca removeu todos os problemas com a instalacao. 2 - Eu rodo minhas polias nos motores de passo, entao a correia esta centralizada com os roletes lisos, tornando a parte movel do sistema reta. Isso permite que toda a mudanca de altura aconteca a longo prazo do motor de passo ate o rolete de canto. Apos instalar o sistema, notei no canto frontal do lado #2 (direito olhando da frente da impressora) que, a medida que a correia sobe para a polia superior, ela fica muito perto do carro Y quando esta na frente da impressora perto do canto. Percebo que as correias de fabrica sao mais grossas do que as que uso e provavelmente esfregam enquanto o carro esta todo na frente perto do canto. Atualizei o design do carro para aumentar o espaco livre e o rotularei como Y1.1 e Y2.1. A pequena quantidade que esfrega nao deve afetar nada, mas se voce quiser troca-las para garantir que nao haja problemas, os arquivos atualizados agora estao no conjunto. Vou remover o original para que nao haja confusao. 3 - Fui questionado sobre isso, entao inclui o restante do suporte e o cooler de peca para o furacao que o suporte x e destinado a acompanhar, ou pelo menos o que eu uso. Publicado 29/11/2018 Nao imprimi e instalei isso ainda, se voce fizer antes de eu atualiza-lo para testado (testei o tamanho do pino) me avise se houver algum problema. Tudo, exceto o X, deve imprimir sem suportes Ainda destinado a usar o suporte do furacao e a configuracao do ventilador com um bico v6. Ajustei um pouco o caminho da correia, redesenhei algumas pecas. Agora, estas sao destinadas a usar pinos em vez de parafusos para os roletes. Necessita de 8 - pinos de moveis de 5mmx24mm. A Loews os vende por $3 (corredor de parafusos/porcas, uma das gavetas chamada pecas de moveis) 6 - roletes GT2 20t 5mm de furo, 2-roletes lisos 20t. O resto sao parafusos padrao M4 x 10 e parafusos m3x7 para os trilhos. Fiz mais espaco no x para o trilho e bloco. Inclui um arquivo para testar como os pinos se encaixarao antes de imprimir tudo e perceber que sua impressora imprime furos de um tamanho diferente do meu. Voce pode usar parafusos m5 x 25mm em vez de pinos, mas os furos nao passam limpos, entao voce nao podera colocar porcas neles. Nao deve ser um problema, eu so queria evitar que os roletes quisessem se mover nos fios.
