Sobre o objeto 3D Trilho Linear ET4 Y

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

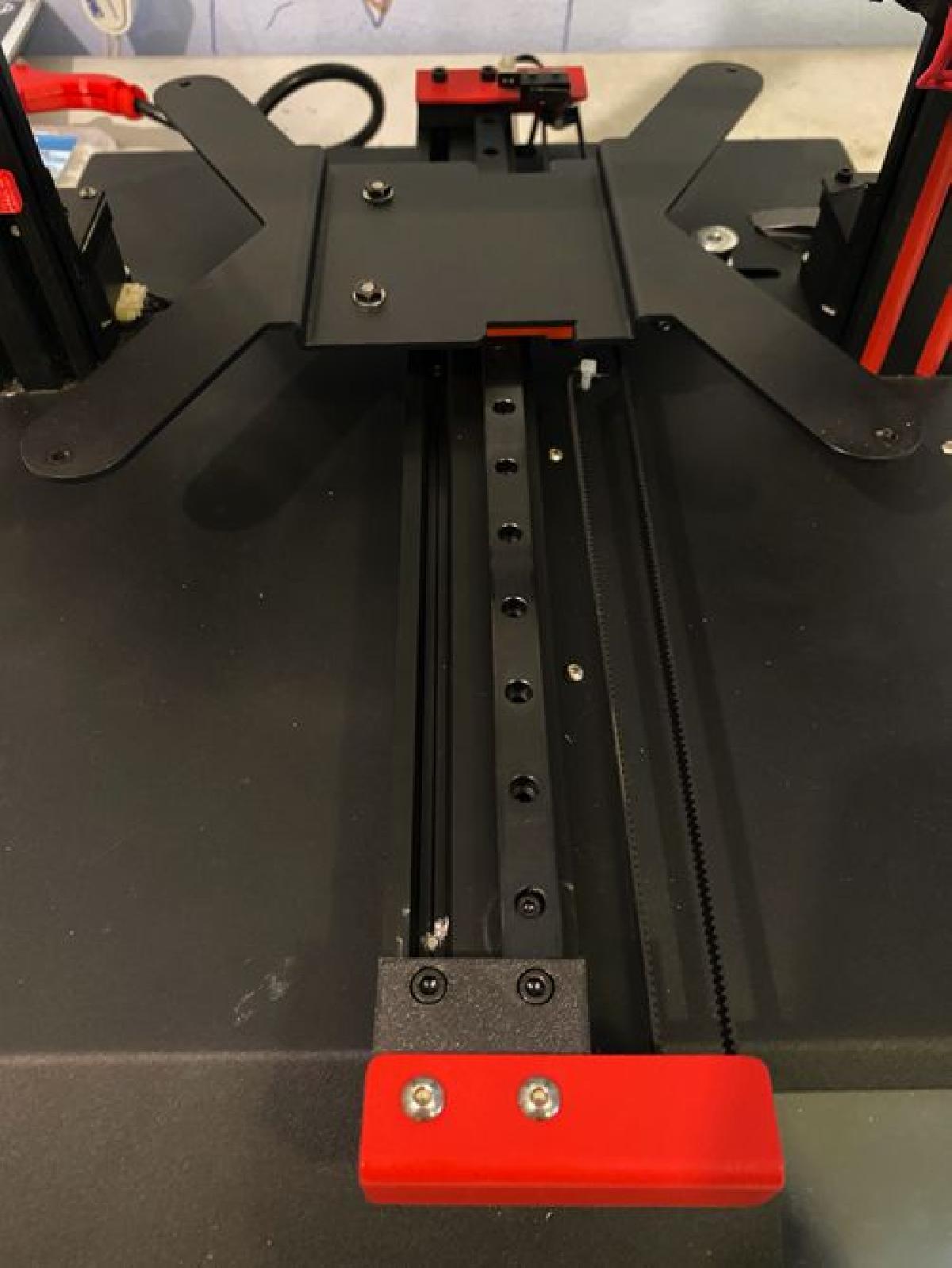

Trilho Linear ET4 Y foi projetado para Impressora 3D. Este mod permite a instalacao de uma guia linear no eixo Y, substituindo os rolamentos das rodas e melhorando a qualidade das impressoes de forma notavel. Alem disso, se voce instalou um extrusor que deslocou o nozzle para frente, como no meu caso que uso o mod da Mellow, voce recupera esse espaco de impressao na cama.Tenha em mente que talvez sua correia dentada original nao tenha o comprimento necessario nesse mod, se voce continuar com a original, recomendo ter disponivel uma correia compativel mais longa, eu utilizo uma GT2 de 6mm com melhores prestacoes do que a de serie.IMPORTANTE: ao instalar a guia linear, inevitavelmente se perde altura de impressao, minimizei essa diferenca tanto quanto pude, resultando em uma diferenca de 9mm.Para a instalacao voce precisara de:Guia linear com patim de 350mm MGN12H2x parafusos M4x202x porcas M42x Parafusos M4x122x porcas M4 T para perfil2x parafusos M5x302x porcas M54x Parafusos M3x8 + 4x Porcas T para perfil de M3Passos a seguir:1) Imprima as pecas stl indicadas com PETG XT 3D Fila ou ABS com um minimo de 30% de preenchimento, de 4040_MGN_tool voce precisa de 2 e nao precisa ser PETG XT 3D Fila nem ter 30%, sao usadas para a montagem e nada mais.2) Desmonte a cama, o final de curso de Y, a correia e os limites vermelhos das extremidades do eixo Y.3) Substitua os parafusos M5 dos rolamentos auxiliares da correia pelos M5x30, insira neles os rolamentos e enrosque uma porca em cada um para fixar o rolamento na parte superior. Volte a enroscar os parafusos ate o final.4) Suba o pinhao dentado da correia do motor Y ate alinha-lo com a nova posicao dos rolamentos auxiliares.5) Coloque o elevador traseiro para que os orificios coincidam com os da placa traseira, posicione a placa traseira com o endstop sobre o elevador e parafuse na sua posicao com os parafusos M4x206) Instale na guia linear os 4 parafusos M3x8, dois nas extremidades e dois distribuidos pela guia, com as porcas T e coloque a guia sobre o slot direito do perfil olhando de frente para a impressora e fazendo tope com o elevador traseiro.7) Utilize as pecas 4040_MGN_tool para assegurar o alinhamento da guia, isso e muito importante ou nao funcionara adequadamente, uma vez alinhada aperte primeiro os parafusos M3 das extremidades e depois os do meio.8) No elevador dianteiro instale as porcas M4 no local preparado para isso, coloque o limite metalico dianteiro sobre a peca e parafuse o conjunto com os mesmos parafusos M4 que voce tinha, depois insira sobre os buracos subidos da mesma peca os parafusos M4x12 e enrosque so um pouco as porcas T de M49) Introduza no perfil o conjunto anterior pelo lado das porcas T de M4 ate que faca tope com a guia e aperte os parafusos M4 ate que o conjunto esteja bem fixado.10) Instale a correia novamente e pronto!! No meu caso aproveitei para instalar uma nova correia GT2, nao sei se a original da o comprimento.Pronto!! Monte a cama novamente e nivele de novo!!

Baixar

### Modelo 3D: Trilho Linear ET4 Y

**Descrição do arquivo pelo autor:**
O arquivo "Trilho Linear ET4 Y" foi projetado para modificar o eixo Y de impressoras 3D, permitindo a instalação de uma guia linear que substitui os rolamentos das rodas tradicionais. Essa modificação visa aumentar a qualidade das impressões, especialmente se você tiver feito alterações no extrusor que deslocam o nozzle para frente, como no caso do mod da Mellow. Além disso, a instalação da guia permite recuperar espaço de impressão na cama.

É importante observar que a correia dentada original da impressora pode não ter o comprimento adequado para a nova configuração. No entanto, recomenda-se ter uma correia compatível e mais longa, como a GT2 de 6mm, que oferece um desempenho superior em comparação à original.

**Nota importante:** Ao instalar a guia linear, haverá uma perda de altura de impressão, que foi minimizada para uma diferença de 9mm.

### Materiais Necessários
Para realizar a instalação, você precisará dos seguintes componentes:
- Guia linear com patim de 350mm MGN12H
- 2x Parafusos M4x20
- 2x Porcas M4
- 2x Parafusos M4x12
- 2x Porcas T M4 para perfil
- 2x Parafusos M5x30
- 2x Porcas M5
- 4x Parafusos M3x8
- 4x Porcas T para perfil de M3

### Passo a Passo para Instalação
1. **Impressão das peças:** Utilize materiais como PETG ou ABS para imprimir as peças STL com um mínimo de 30% de preenchimento. Para a peça 4040_MGN_tool, imprima duas, mas não precisa seguir as mesmas especificações.

2. **Desmontagem inicial:** Remova a cama, o final de curso do eixo Y, a correia e os batentes vermelhos das extremidades do eixo Y.

3. **Substituição dos rolamentos:** Troque os parafusos M5 dos rolamentos auxiliares da correia pelos M5x30. Insira os rolamentos e fixe-os com porcas.

4. **Ajuste do pinhão:** Eleve o pinhão dentado da correia do motor Y até alinhá-lo com a nova posição dos rolamentos.

5. **Instalação do elevador traseiro:** Posicione o elevador traseiro para coincidir com os orifícios da placa traseira e fixo-o com os parafusos M4x20.

6. **Preparação da guia linear:** Instale os quatro parafusos M3x8 na guia linear, assegurando-se de que dois estejam nas extremidades e dois no meio. Coloque a guia sobre o slot do perfil.

7. **Alinhamento da guia:** Utilize as peças 4040_MGN_tool para garantir que a guia esteja devidamente alinhada. Aperte os parafusos M3 das extremidades primeiro, depois os do meio.

8. **Fixação do limite dianteiro:** No elevador dianteiro, coloque as porcas M4 no local designado, fixe o batente metálico e, em seguida, insira os parafusos M4x12.

9. **Integração do conjunto:** Introduza o conjunto anterior pelo lado das porcas T de M4 até que faça tope com a guia e aperte os parafusos M4.

10. **Reinstalação da correia:** Reinstale a correia e, se necessário, utilize uma nova correia GT2, verificando o comprimento.

### Finalização
Após realizar todos os passos e garantir que tudo esteja corretamente fixado, monte a cama novamente e nivele-a. Com a instalação realizada, você deverá notar melhorias significativas na qualidade das suas impressões.

Essa modificação é uma excelente maneira de aprimorar a performance da sua impressora 3D, permitindo resultados mais precisos e uma área de impressão maximizada!
