Tricoptero v1.0

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Tricoptero v1.0

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

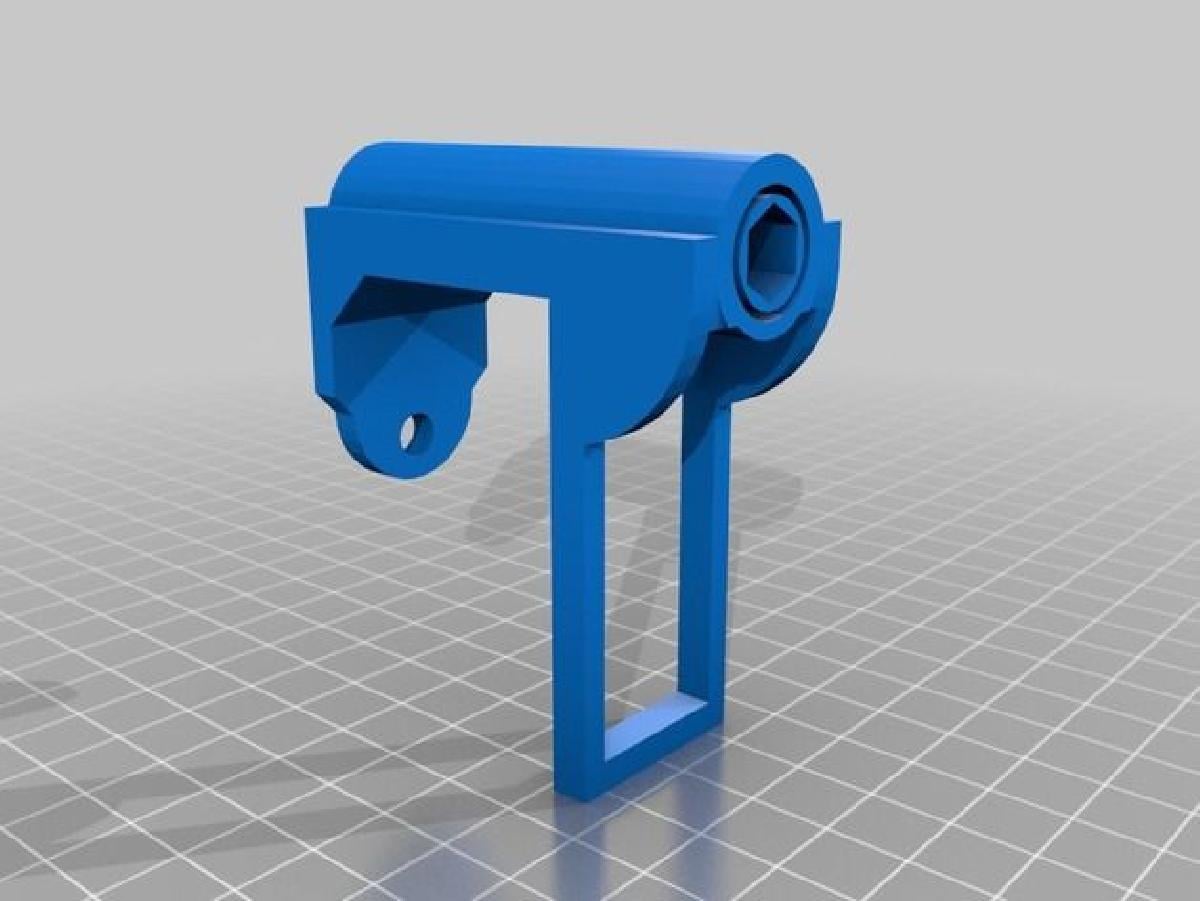

Tricoptero v1.0 foi projetado para Impressora 3D. Um design recente de Tricopter por mim. O quadro e projetado com 3 slots para modulos intercambiaveis. Este quadro nao e o mais leve, mas e muito forte e se monta facilmente. Eu inclui um suporte para Gopro no slot da frente. Eu me pergunto que outros modulos as pessoas irao projetar para ele? O mecanismo de guinada da cauda usa um espacador de aluminio padrao da home depot e um parafuso como eixo. Eu uso tubos de fibra de carbono de 14mm para os bracos. Os furos para montagem do motor sao de 19mm e 16mm e se encaixam nos meus motores NTM. Tambem estao incluidos pequenos suportes para seu receptor, controladores de velocidade, tx de video, etc. A cabine e dimensionada para acomodar um Ardupilot perfeitamente. Eu usei fita adesiva de espuma para fixar a cabine ao quadro principal e outra camada de fita adesiva para fixar o Ardupilot a cabine, isso reduz significativamente as vibracoes percebidas pelo controlador. *veja a nova coisa da cauda @ http://www.thingiverse.com/thing:156249 Atualizacao 25/09/13Adicionado cobertura superiorAtualizado suporte de bateria com versao mais longaAdicionados patins de pouso simples que se encaixam na lateral do corpo principal Atualizacao 27/09/13Atualizado suporte de bateria com versao mais forteAtualizado suporte de motor traseiro com nova versaoAdicionado suporte de bateria para pacotes 4s

Baixar
