Tri scrab Nano tricopter 168mm

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Tri scrab Nano tricopter 168mm

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Tri scrab Nano tricopter 168mm foi projetado para Impressora 3D. Este projeto ficou muito tempo na minha gaveta ate que decidi finaliza-lo. E um tricoptero compacto de 168 mm de distancia entre motores frontais, projetado para helices de 4' e motores ate 18xx. Recomendo baterias de 3S de 1000 mAh ou menores.Alem de imprimir as pecas, e necessaria a eletronica para voar e alguns parafusos que detalho a seguir:-4 motores DYS 1808 2300 Kv https://www.banggood.com/DYS-BE1806-2300KV-Brushless-Motor-2-3S-for-Mini-Multicopters-p-933192.html?rmmds=search&cur_warehouse=CN-4 ESC de ate 20A (nao coloco modelo porque ha muito onde escolher, que seja pequeno sempre e melhor)-1 placa controladora tipo sp3 racing ou similar https://es.aliexpress.com/item/1pcs-OCDAY-Acro-Deluxe-SP3-Racing-F3-Flight-Controller-Board-For-Aircraft-FPV-Quadcopter/32813887036.html-4 helices 4045 (se forem escolhidos os motores recomendados) Dalrc ou similar-1 servo tamanho mini (o que se encaixa no espaco e este, mas qualquer outro pode servir) https://hobbyking.com/es_es/turnigytm-xgd-11hmb-digital-servo-ds-mini-servo-3-0kg-0-12sec-11g.html?wrh_pdp=7-Receptor de radio, conjunto camera+TX de video, bateria e velcro.O hardware necessario e: 12 parafusos M2x20 com porcas, 2 parafusos M2x14 com porcas,2 rolamentos de 8x4x3 e 2 parafusos M3x12 mais porca.O firmware que recomendo e que testei com muito sucesso e o trifligth https://github.com/lkaino/Triflight/releases. E preciso inverter o sentido de correcao do servo mediante a ordem 'smix reverse 5 2 r'Como este projeto e uma derivacao de seu irmao mais velho, coloco o link para obter mais detalhes: https://www.thingiverse.com/thing:166364924/07/2018 Adicionado Canopy. Adicionado suporte de camera. O canopy e um solido, deve ser impresso com 2 camadas de base, 2 de contorno, 0 de superior e sem preenchimento. Fotos do tri-nano montado e 100% operacional, em breve video

Baixar

O projeto "Tri-scrab Nano tricopter 168mm" é uma interessante contribuição para a comunidade de modelagem e impressão 3D, especialmente voltada para entusiastas de drones e aeromodelismo. Este tricóptero compacto foi desenvolvido com precisão, apresentando 168 mm de distância entre os motores frontais e projetado para ser alimentado por hélices de 4 polegadas e motores do tipo 18xx. A escolha de baterias de 3S com capacidade de até 1000 mAh contribui para um peso leve e um voo ágil.

### Componentes Necessários

Para montar o tricóptero após a impressão das peças, o autor recomenda a aquisição dos seguintes componentes eletrônicos:

- **Motores**: Quatro motores DYS 1808 com 2300 Kv são sugeridos, com um link para a compra, proporcionando um bom desempenho para o tamanho do modelo.

- **ESCs**: Controladores eletrônicos de velocidade (ESC) com capacidade de até 20A são necessários, permitindo a escolha entre diversos modelos baseados na compactação e eficiência.

- **Controladora de voo**: Uma placa controladora, como a SP3 Racing, é essencial para o controle do voo. O autor fornece um link para uma opção de compra.

- **Hélices**: Hélices 4045 são recomendadas, garantindo que o tricóptero obtenha a melhor eficiência aerodinâmica com os motores indicados.

- **Servo**: Um servo mini também é necessário para controlar a inclinação, com a opção de diversas marcas que se encaixem no espaço disponível.

- **Sistema de transmissão e recepção**: Um receptor de rádio, câmera e TX de vídeo, além da bateria e velcro, completam o conjunto necessário para o funcionamento do drone.

### Hardware Adicional

Além dos componentes eletrônicos, o autor lista também a parte de hardware, que inclui parafusos, porcas, rolamentos e outros elementos para a montagem. Detalhar a quantidade e as especificações de cada item (como M2x20, M2x14, rolamentos de 8x4x3, etc.) facilita a montagem para quem seguir este projeto.

### Firmware e Configuração

O firmware recomendado para esta construção é o Triflight, que já foi testado pelo autor e comprovadamente funciona bem. A configuração do servo também é crucial, sugerindo uma inversão específica na correção do servo.

### Capacidade e Conclusão

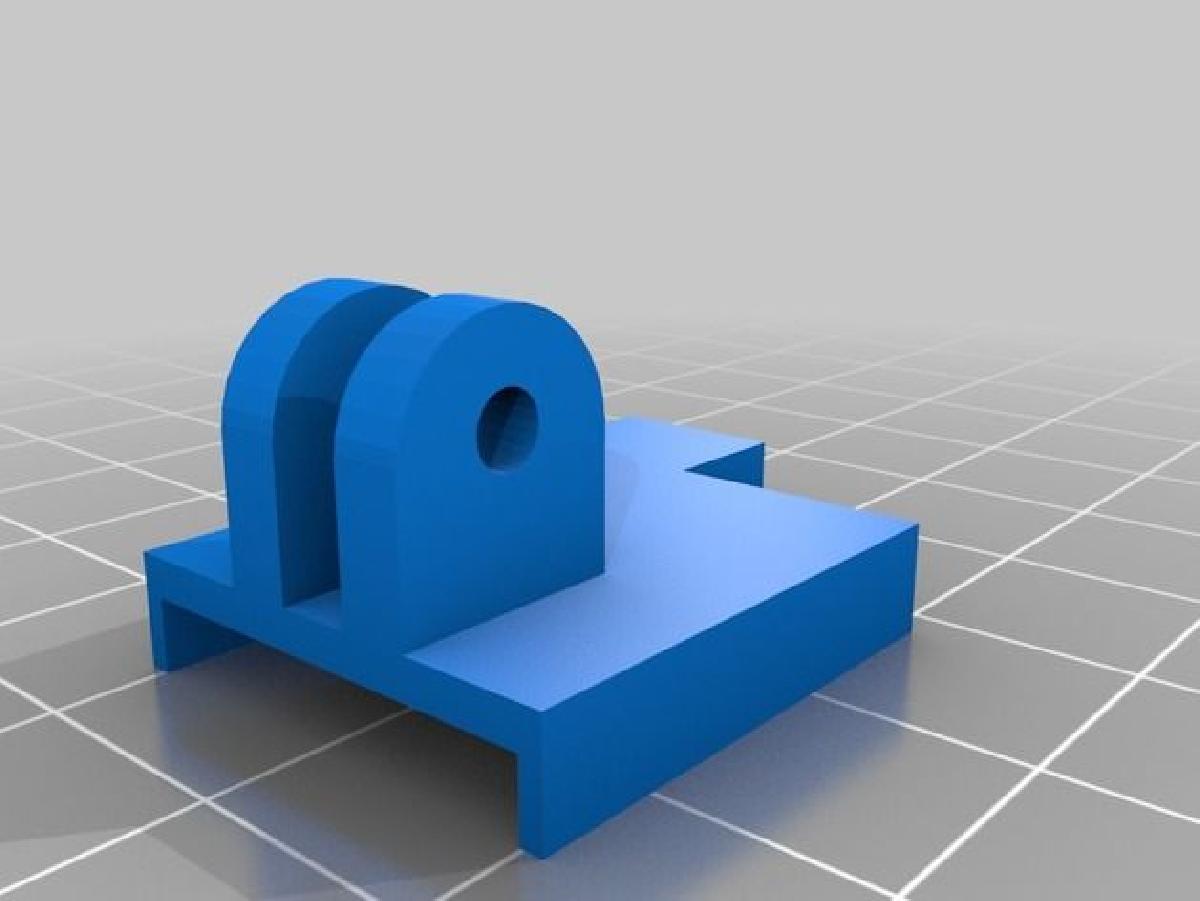

O projeto passou algum tempo em desenvolvimento e foi bem documentado pelo autor, abrangendo desde a concepção até questões práticas de montagem e voo. A inclusão de um canopy (cobertura) e suporte para câmera, adicionada posteriormente, mostra a preocupação com a estética e a funcionalidade do modelo.

Com fotos do tricóptero montado e funcional, e a promessa de um vídeo futuro, este projeto se destaca por seu detalhamento e pelas opções de personalização que oferece aos usuários. É uma ótima escolha para quem procura um projeto acessível e prático dentro do universo dos drones impressos em 3D.
