Trava de engrenagem helicoidal para enrolador de bobina.
Acessórios para impressoras 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Trava de engrenagem helicoidal para enrolador de bobina.
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

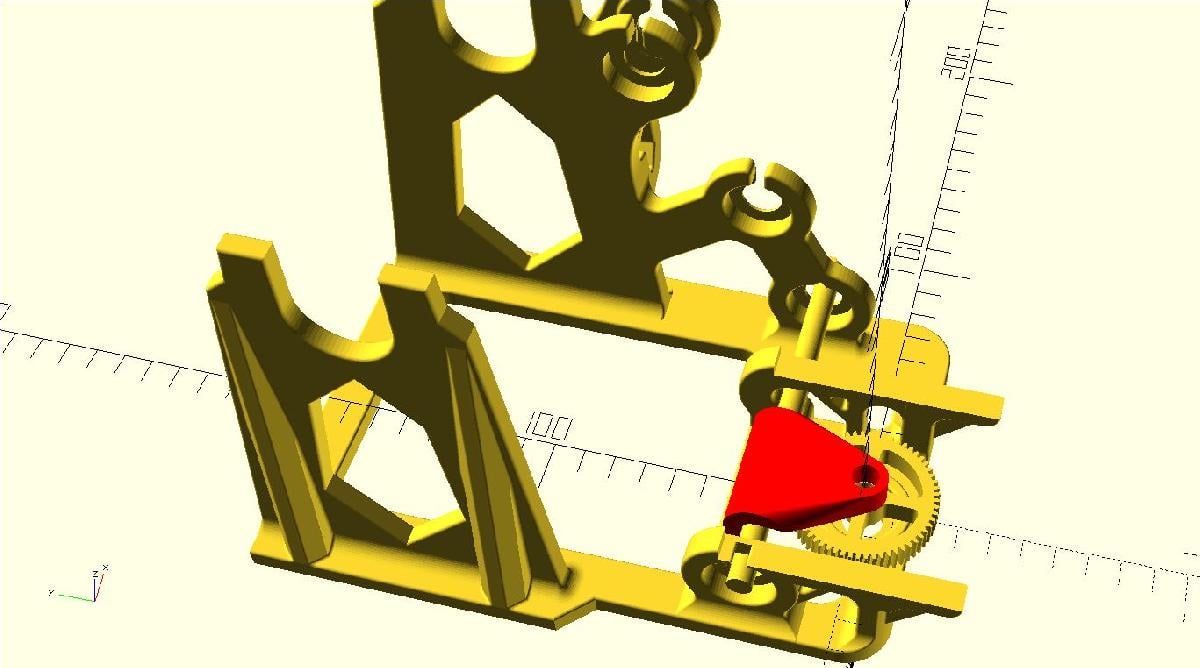

Trava de engrenagem helicoidal para enrolador de bobina. foi projetado para Impressora 3D. Esta e uma peca que eu projetei para o enrolador de bobinas do Bambu Labs, enviada por @MiklosKiszely (https://www.thingiverse.com/thing:5879332). Esta peca foi projetada para resolver 2 problemas que encontrei com o enrolador de bobinas. Primeiro, as hastes que giram a engrenagem de verme que move o guia de filamento para frente e para tras, mesmo quando coladas a engrenagem de verme, flexionariam a engrenagem de verme, fazendo-a escorregar e perder passos na engrenagem dentada que opera o guia de filamento. O outro problema era que a engrenagem dentada ocasionalmente levantava um pouco, fazendo com que a engrenagem semi-dentada subisse e atingisse o tubo guia enquanto se move para frente e para tras, o que tambem causaria travamento e perda de passos. Esta peca segurara as hastes de cada lado da engrenagem de verme para mante-la contra a engrenagem dentada, evitando a perda de passos. Em seguida, ela se conecta a haste que engrena a engrenagem dentada na engrenagem semi-dentada superior e e alta o suficiente para evitar que o conjunto da engrenagem dentada deslizasse para cima e fizesse a engrenagem semi-dentada atingir o tubo guia.EDIT: Eu nao assisti ao video de montagem quando montei o meu. Esta peca substituira a arruela alta que vai entre a engrenagem dentada e a placa na qual o conjunto do tubo guia desliza.
