Sobre o objeto 3D Transmissao magnetica

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

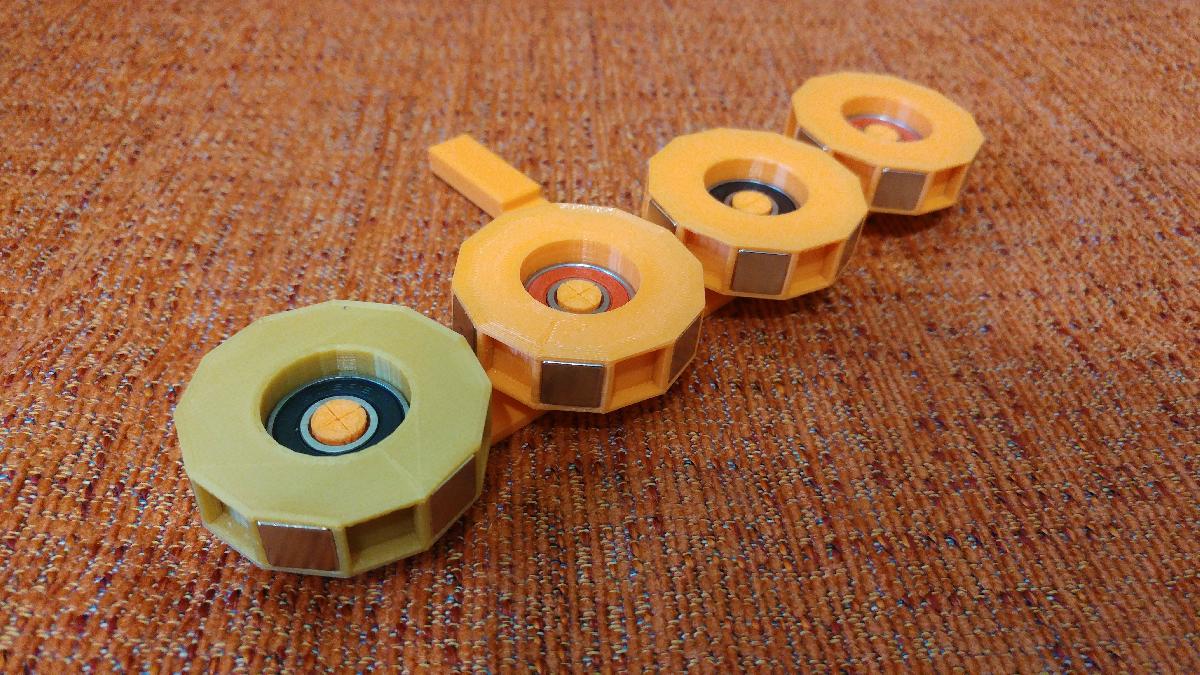

Transmissao magnetica foi projetado para Impressora 3D. Exemplo de transmissao magnetica. Este exemplo mostra como transmitir o movimento de, por exemplo, um eixo motriz sem nenhum tipo de atrito ou desgaste e com menos consumo do que normalmente se gera na transmissao por engrenagens, corrente, correia, etc. O que se traduz em mais eficiencia.Video: https://www.youtube.com/watch?v=RJLr9UbE_jQ&feature=youtu.beNOTA: Voces podem ver tambem este segundo exemplo de transmissao magnetica emhttps://www.thingiverse.com/thing:3321649Para a construcao deste exemplo, sao necessarios simplesmente imas de 10x10mm e 3mm de espessura (eu usei imas de neodimio N48, embora funcionaria perfeitamente com outros menos potentes). Tambem serviriam imas redondos de 10mmx3 de espessura (encaixariam nos buracos quadrados), embora nao fossem os ideais, como voces veem em uma das fotos.Tambem rolamentos 608 2RS com estas medidas 22x7mm com 8mm de diametro interior (serviria qualquer rolamento com essas medidas).O design das rodas porta-imas esta muito ajustado para que entrem por pressao, tanto os rolamentos quanto os imas de neodimio; podemos dar mais folga se for necessario escalando a peca em 1% ou 2% a partir do proprio software Cura. Os imas sao fixados com cola em sua localizacao.Foram criados 2 suportes, um para colocar 2 rodas magneticas e outro para 4 rodas; cada roda porta-imas leva 6 imas de neodimio. Precisamos ter especial atencao na montagem dos imas. Originalmente foi projetado com 12 buracos para os imas, mas alternando um buraco entre cada ima funciona corretamente.A MONTAGEM DOS IMAS DEVE SER SEMPRE COM A MESMA POLARIDADE PARA FORA EM TODAS AS RODAS, ou seja, trabalham de modo que se repelem uma roda com a outra (tambem chegam a se atrair quando trabalham com o lado do ima durante a rotacao). Nao importa se usamos um lado ou outro do ima, desde que a montagem dos imas nas rodas seja como foi descrito.ATUALIZACAO: Foi adicionado um novo suporte para a montagem de duas rodas SEM ROLAMENTOS, mais a roda necessaria para isso. Somente sera necessario ter os imas de neodimio para realiza-lo.
