Sobre o objeto 3D Transmissao de Robo de Duas Velocidades com Bloqueio de Bola

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

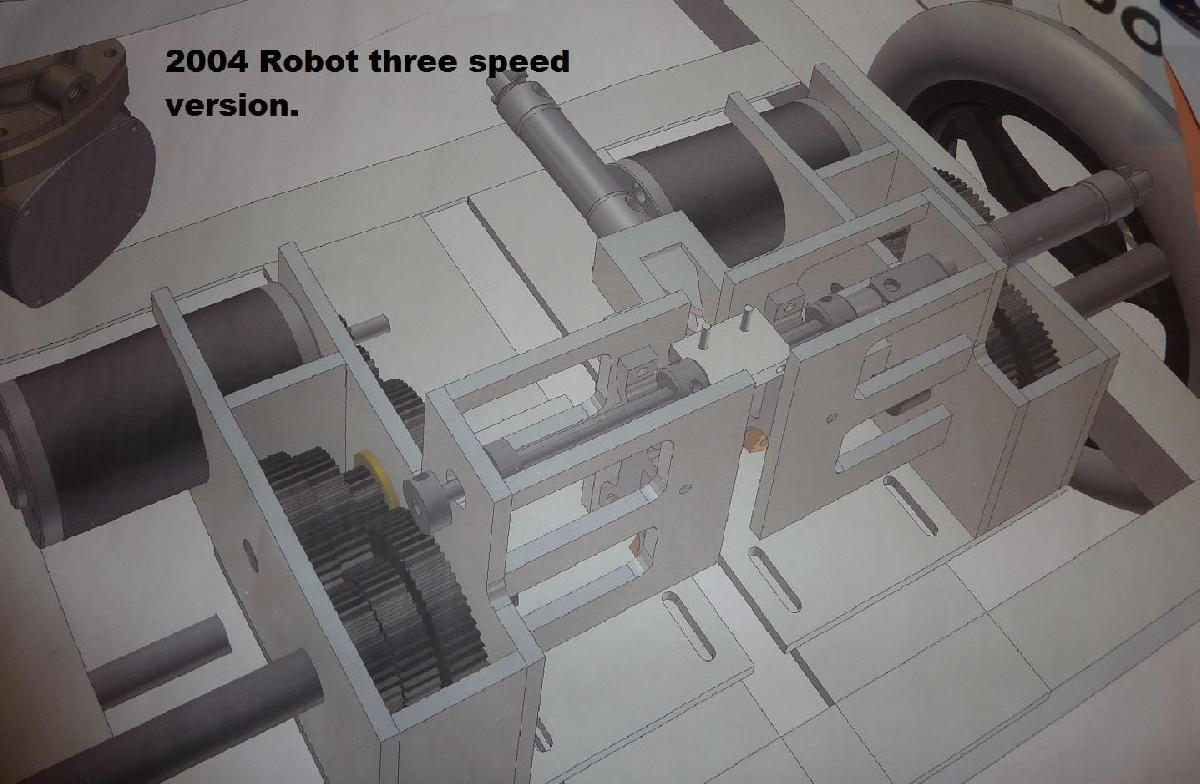

Transmissao de Robo de Duas Velocidades com Bloqueio de Bola foi projetado para Impressora 3D. Este e um modelo de prova de conceito impresso em 3D e modelo de exibicao para a equipe de robotica USFIRST The Tigertons 222 transmissao Ball Lock impressa por mim. A versao original de tres velocidades que usamos em 2004 foi inspirada na transmissao de cinco velocidades da motocicleta Hodaka dos anos 1970. Desde 2004, temos mudado um pouco o design. Este ano/temporada, localizamos as molas de alivio de mudanca para o exterior da transmissao em vez de dentro do eixo de mudanca. A transmissao funciona forcando quatro bolas de aco nas engrenagens por um embolo dentro do eixo de mudanca. Para mudar de marcha, o embolo desliza para fora de uma engrenagem para debaixo da proxima engrenagem. Isso retrai as bolas para dentro do eixo de mudanca, permitindo que essa engrenagem gire livremente no eixo. Uma vez que o embolo vai para a proxima engrenagem, ele forca as bolas debaixo daquela engrenagem a travar naquela engrenagem. Por favor, veja o seguinte para mais informacoes: Aqui esta um video que fiz desta transmissao prototipo: http://www.youtube.com/watch?v=rj6naPPiQOw Aqui esta um video que fiz muitos anos atras: http://www.youtube.com/watch?v=D7ng4OWilUY Aqui esta uma animacao que fiz muitos anos atras: http://www.youtube.com/watch?v=jZc3npI1Mdk Sinta-se a vontade para conferir: www.tigertrons.net www.usfirst.org As imagens mostram a transmissao impressa em 3D em ABS branco. A transmissao concluida usinada em CNC com algumas pecas impressas em 3D de uso final real. A transmissao original de 2004. Como voce pode ver, melhoramos muito o design! O eixo de mudanca e engrenagens de cinco velocidades da Hodaka. O robo completo Tigertrons.

Baixar

### A Transmissão de Robô de Duas Velocidades com Bloqueio de Bola: Uma Abordagem Inovadora em Impressão 3D

A robótica é uma área em constante evolução, onde designs e soluções inovadoras são fundamentais para o desenvolvimento de sistemas mais eficientes e adaptáveis. O modelo 3D da “Transmissão de Robô de Duas Velocidades com Bloqueio de Bola”, criado para a equipe de robótica USFIRST The Tigertons 222, exemplifica esse espírito inovador. Neste artigo, vamos explorar em profundidade o design, a funcionalidade, o histórico de desenvolvimento e a importância desse protótipo, além de discutir as implicações e benefícios da impressão 3D em projetos semelhantes.

#### Contexto Histórico

O design da transmissão é inspirado na transmissão de motocicleta Hodaka de cinco velocidades dos anos 1970. Essa inspiração reflete a importância de aprender com soluções estabelecidas e utilizar essas lições para criar inovações modernas. A versão original, concebida em 2004, foi uma das primeiras tentativas de introduzir um sistema mecânico de mudança de marchas em robôs, oferecendo uma base para as futuras iterações e melhorias.

Desde a sua criação, a transmissão passou por diversas modificações. A equipe definitivamente adota uma mentalidade iterativa, onde cada nova versão é uma combinação das lições aprendidas nas competições anteriores, feedback dos usuários e o desejo de melhorar o desempenho do robô. O modelo impresso em 3D representa não apenas uma atualização do design, mas também uma mudança significativa nos métodos de produção, permitindo a criação rápida de protótipos e inovações contínuas.

#### Design e Funcionalidade

O modelo “Transmissão de Robô de Duas Velocidades com Bloqueio de Bola” é uma demonstração clara da engenhosidade da equipe. A principal inovação desse design está na localização das molas de alívio de mudança, que agora estão fora do eixo de mudança. Essa modificação não somente simplifica a mecânica interna, mas também melhora a eficiência da transmissão, permitindo mudanças de marcha mais suaves.

Este sistema de transmissão funciona forçando quatro bolas de aço nas engrenagens através de um êmbolo localizado dentro do eixo de mudança. O mecanismo é intuitivo: ao mudar de marcha, o êmbolo se desloca para fora de uma engrenagem, momentaneamente liberando a pressão sobre as bolas. Essa ação permite que a engrenagem gire livremente, facilitando a transição para a próxima engrenagem. Assim que o êmbolo se assenta na nova posição, ele força as bolas a se encaixar sob a nova engrenagem, bloqueando-a e garantindo que a energia seja transmitida adequadamente.

A impressão 3D, utilizada nesse protótipo, possibilitou a rápida produção e testes do design, permitindo uma abordagem ágil para o desenvolvimento. As características desse modelo destacam-se ainda mais quando se considera a combinação de peças usinadas em CNC com componentes impressos em 3D, resultando em uma estrutura robusta e funcional.

#### Vantagens da Impressão 3D em Projetos de Robótica

A utilização da impressão 3D como uma ferramenta para prototipagem rápida traz uma série de benefícios que são especialmente relevantes no contexto da robótica:

1. **Rapidez na Prototipagem**: A impressão 3D permite que engenheiros e designers produzam rapidamente protótipos físicos de suas ideias. Com a capacidade de produzir modelos em questão de horas, a aceleração do ciclo de desenvolvimento é significantemente alcançada.

2. **Custo-Efetividade**: Comparado aos métodos de fabricação tradicionais, a impressão 3D pode reduzir consideravelmente os custos, especialmente em estágios iniciais de design, onde várias iterações são necessárias. É possível testar diferentes configurações e designs sem incorrer em altos custos de produção.

3. **Complexidade Geométrica**: A impressão 3D permite a criação de geometrias complexas que seriam difíceis ou impossíveis de fabricar usando métodos convencionais. Isso é particularmente útil em aplicações de robótica, onde a eficiência e a otimização do espaço são essenciais.

4. **Personalização**: A impressão 3D facilita a personalização de componentes de acordo com as necessidades específicas de um projeto. Isso é crucial em competições onde a adaptabilidade pode proporcionar uma vantagem competitiva.

5. **Redução de Desperdícios**: Ao contrário de processos de usinagem que muitas vezes criam sobras significativas de material, a impressão 3D utiliza apenas a quantidade de material necessária, contribuindo para um desenvolvimento mais sustentável.

#### Desafios e Aprendizados

Embora a impressão 3D ofereça numerosos benefícios, também apresenta desafios que devem ser considerados. Por exemplo, a resistência e durabilidade das peças impressas nem sempre correspondem às suas contrapartes fabricadas por métodos tradicionais, como a usinagem CNC. Portanto, a equipe deve equilibrar entre a utilização de componentes impressos e usinados, especialmente em partes que suportam grandes esforços ou exigem alta precisão.

Ademais, a necessidade de ajustar continuamente o design para maximizar o desempenho da transmissão exige um conhecimento profundo de engenharia mecânica e um processo iterativo de teste e feedback. O comprometimento da equipe em aprender durante o desenvolvimento é fundamental para o sucesso da implementação do modelo.

#### Conclusão

O modelo 3D da “Transmissão de Robô de Duas Velocidades com Bloqueio de Bola” representa não apenas um avanço técnico significativo dentro do projeto da equipe Tigertons 222, mas também simboliza a importância de inovação, colaboração e adaptação no campo da robótica. O uso estratégico da impressão 3D, aliado a um design inteligente, resultou em um sistema que não só melhora a performance do robô, mas que também serve como um excelente exemplo de como a tecnologia moderna pode ser aproveitada para resolver desafios complexos.

A evolução desse projeto, que começou com inspiração em uma transmissão antiga, demonstra que o passado e o presente podem se unir através da criatividade e da tecnologia, levando a soluções que podem moldar o futuro da robótica e da engenharia. Com o constante avanço das tecnologias de impressão 3D, podemos esperar que designs como este se tornem ainda mais sofisticados e acessíveis, abrindo novas possibilidades para equipes de robótica em todo o mundo.
